深水龙岗污水处理有限公司上洋污水厂自控及视频监控系统实施方案V3gVIP专享VIP免费

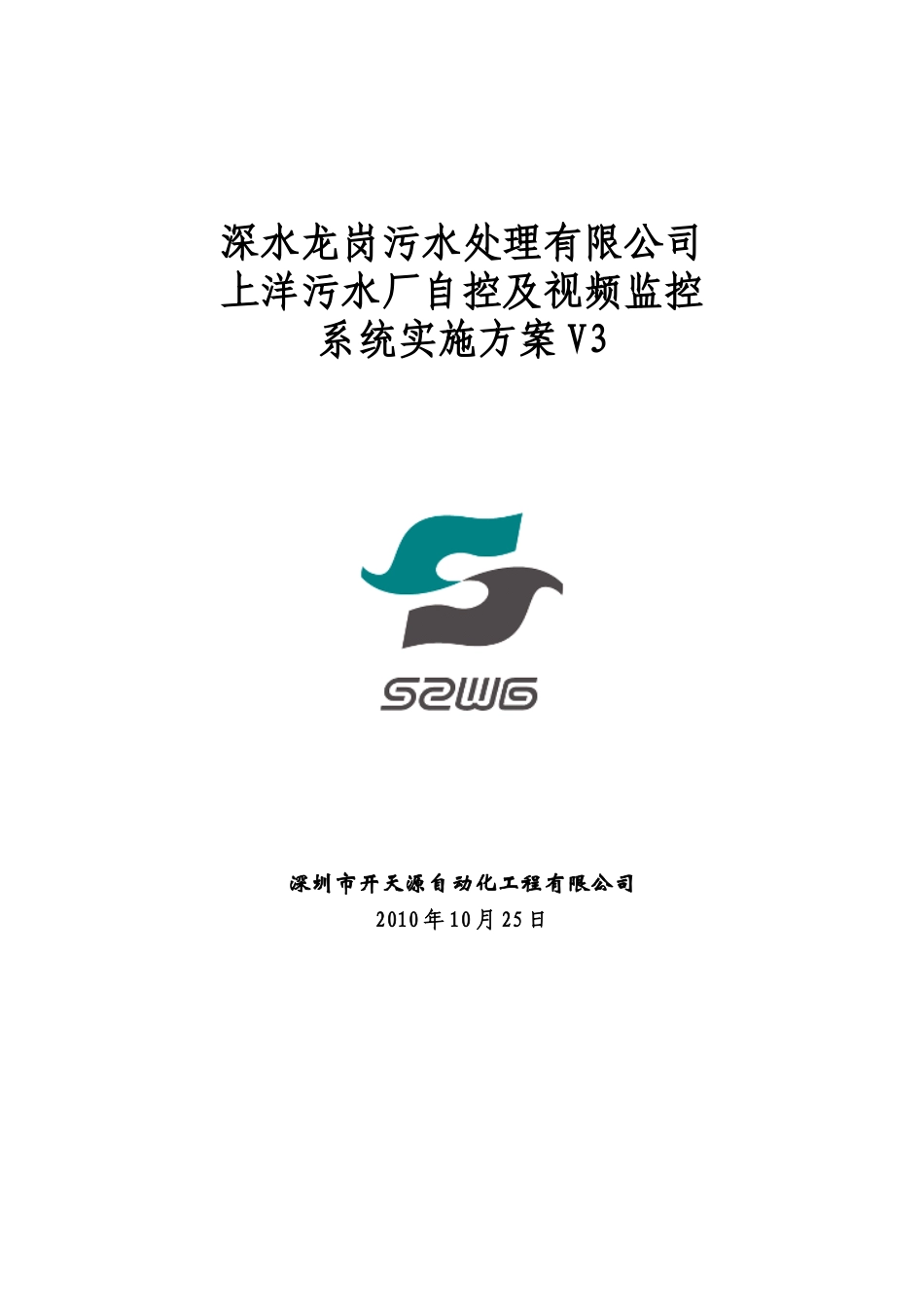

深水龙岗污水处理有限公司上洋污水厂自控及视频监控系统实施方案V3深圳市开天源自动化工程有限公司2010年10月25日目录1．污水处理厂自控系统...............................................31.1自控系统的设计原则..........................................41.2自控系统的主要功能..........................................41.2.1自控系统实现的主要功能.................................41.2.2自控系统提供的监控显示画面.............................51.2.3自控系统主要技术性能指标...............................71.3自控系统结构及站点设置.......................................71.3.1站点设置...............................................71.3.2自控系统结构...........................................81.4自控系统监控对象及设备......................................101.4.1监控对象..............................................101.4.2监控信号..............................................111.5自控系统软硬件选型及配置....................................161.5.1中控室配置设计........................................161.5.1.1中控室硬件选型及配置.............................161.5.1.2中控室软件选型及配置.............................161.5.2PLC系统配置设计......................................171.6自控系统质量保证措施........................................222．污水处理厂视频及安防监控系统....................................242.1视频监控系统................................................242.2安防监控系统................................................251．污水处理厂自控系统由北京市政工程设计研究院设计的上洋污水处理厂二期工程，其处理规模为18万m3/d，污水处理采用氧化沟工艺。其主要工艺设施包括：粗格栅、进水泵房、细格栅和曝气沉砂池、生物池、沉淀池、提升泵房、V型砂滤池、紫外线消毒渠、鼓风机房、污泥脱水机房、排水池、冲洗水池、加药间及回收池等。污水经过一期粗格栅、泵房后进入二期提升泵房，提升后经细格栅进入曝气沉砂池，曝气沉砂池分两个系列。污水处理采用氧化沟工艺，曝气采用底部曝气。氧化沟分两个系列，每个系列分两组，共四组。每组氧化沟分为厌氧区、缺氧区和好氧区。厌氧区、缺氧区设水下搅拌器，好氧区通过离心鼓风机供空气传氧。好氧区设内回流泵。污泥回流泵选用轴流泵，剩余污泥泵选用潜污泵输送。污泥处理采用离心浓缩脱水一体机。氧化沟出水经配水井进入沉淀池沉淀，沉淀后水经二次提升后，进入V型砂滤池进水井。深度处理采用V型砂滤池，并设有排水池、接触池。消毒采用紫外线消毒。作为一个新建的污水厂，污水处理过程除了要满足设计的工艺要求以外，关键是工艺设备都能稳定可靠地运行，工艺处理过程尽可能做到经济高效。为了实现此目标，在2008年11月份，集团公司技术部组织了集团内的相关专业技术人员对北京院所作的《上洋污水处理厂二期工程施工设计》图纸进行内部审议，在审议会上，以会人员本着认真负责的态度，仔细核对设计文件中的配置和设计参数，并对该厂的工艺、电气、土建和自控仪表及视频监控系统的设计向设计院提出了一些优化意见，经设计院复核并报市水务局水污染治理指挥部办公室批准，同意集团公司内部审议会提出的优化建议（详见市水务局水办《关于上洋污水处理厂施工图优化的批复》）。龙岗污水有限公司收到水务局的有关批文后，随即委托开天源公司，根据设计院的施工设计图纸和水务局的有关批文，编写自控系统实施方案。接到甲方的委托后，开天源公司组织有关技术人员根据设计院的原有设计、市水务局水办的批复文件、设计院根据批复文件所提交的“变更设计单”（表ZL07-18）等三份文件，对原设计进行了优化调整，并于2009年11月中旬向龙岗污水有限公司和集团技术部提交了第一稿的《深水龙岗污水处理有限公司上洋污水厂自控及视频监控系统实施方案》，集团技术部于同月27日组织集团内的相关专业技术人员对第一稿的方案进行了认真的讨论...
