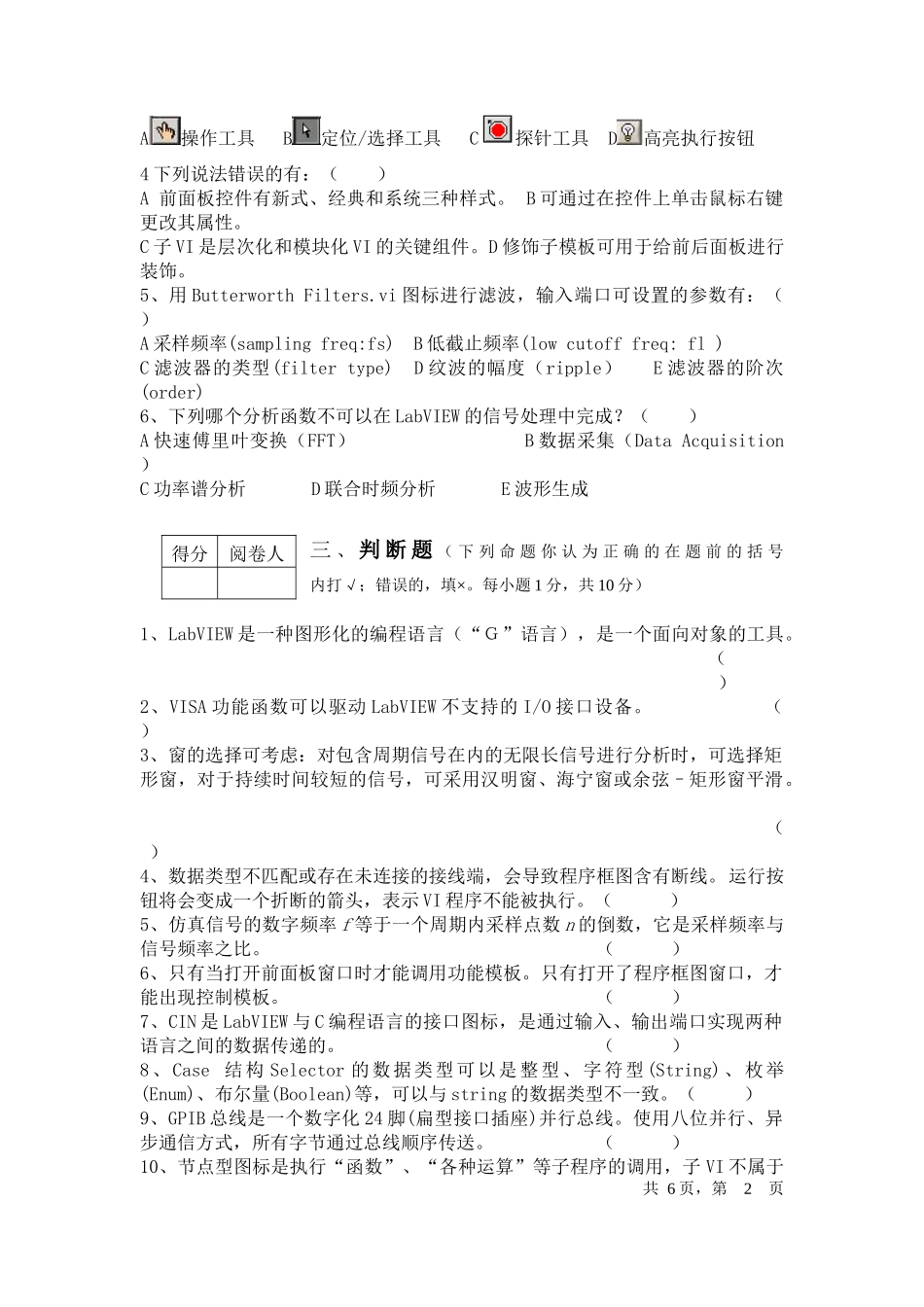

襄樊学院2008-2009学年度上学期《虚拟仪器》试题系别专业班级学号姓名课程类别：选修课适用专业：自动化试卷编号：A题目一二三四五六总分满分141210122032100得分一、填空题（每题2分，共14分）1、构成虚拟仪器的硬件平台有（）和（），虚拟仪器软件由（）和（）两大部分构成。2、虚拟仪器的构成方式有五种类型，即（）、（）、（）、（）和（）。3、一个VI由两部分组成：（）和（）。4、LabVIEW有三个模板，即（）、（）和（）。5、数据采集卡(DAQ卡)由（）、（）、（）和（）几个部分组成。6、虚拟仪器技术沿着两条主线发展：（）和（）。7、流程图由（）、（）、（）和（）构成。二、选择题（从下列各题的备选答案中选出一个或两个正确答案，并将其代号写在题干后面的括号内。答案选错或未选全者，该题不得分。每题2分，共12分）1、LabVIEW代码如何执行？（）A代码顺序执行，依照图标在框图中放置的位置B代码从右到左，由上到下顺序执行。C代码以数据流的方式执行。D代码并行执行和顺序执行同时进行。2、用SineWave.vi图标产生正弦波仿真波形，可以设置的输入参数有：（）A总点数N（samples）B幅值（amplitude）C占空比D数字频率（f）3、下列工具说法不正确的是：（）共6页，第1页得分阅卷人得分阅卷人A操作工具B定位/选择工具C探针工具D高亮执行按钮4下列说法错误的有：（）A前面板控件有新式、经典和系统三种样式。B可通过在控件上单击鼠标右键更改其属性。C子VI是层次化和模块化VI的关键组件。D修饰子模板可用于给前后面板进行装饰。5、用ButterworthFilters.vi图标进行滤波，输入端口可设置的参数有：（）A采样频率(samplingfreq:fs)B低截止频率(lowcutofffreq:fl)C滤波器的类型(filtertype)D纹波的幅度（ripple）E滤波器的阶次(order)6、下列哪个分析函数不可以在LabVIEW的信号处理中完成？（）A快速傅里叶变换（FFT）B数据采集（DataAcquisition）C功率谱分析D联合时频分析E波形生成三、判断题（下列命题你认为正确的在题前的括号内打√；错误的，填×。每小题1分，共10分）1、LabVIEW是一种图形化的编程语言（“Ｇ”语言），是一个面向对象的工具。（）2、VISA功能函数可以驱动LabVIEW不支持的I/O接口设备。（）3、窗的选择可考虑：对包含周期信号在内的无限长信号进行分析时，可选择矩形窗，对于持续时间较短的信号，可采用汉明窗、海宁窗或余弦–矩形窗平滑。（）4、数据类型不匹配或存在未连接的接线端，会导致程序框图含有断线。运行按钮将会变成一个折断的箭头，表示VI程序不能被执行。（）5、仿真信号的数字频率f等于一个周期内采样点数n的倒数，它是采样频率与信号频率之比。（）6、只有当打开前面板窗口时才能调用功能模板。只有打开了程序框图窗口，才能出现控制模板。（）7、CIN是LabVIEW与C编程语言的接口图标，是通过输入、输出端口实现两种语言之间的数据传递的。（）8、Case结构Selector的数据类型可以是整型、字符型(String)、枚举(Enum)、布尔量(Boolean)等，可以与string的数据类型不一致。（）9、GPIB总线是一个数字化24脚(扁型接口插座)并行总线。使用八位并行、异步通信方式，所有字节通过总线顺序传送。（）10、节点型图标是执行“函数”、“各种运算”等子程序的调用，子VI不属于共6页，第2页得分阅卷人节点型图标。（）四、中英文互译（每小题1.5分，共12分）1LabVIEW(LaboratoryVirtualInstrumentEngineeringWorkbench)：2CIN(CodeInterfaceNode)：3DBL(DoublePrecision)：4无符号长整型：5客户/服务器模式（C/S）：6PCI在仪器领域的扩展（PXI）：7VISA（VirtualInstrumentSoftwareArchitecture）：8通用接口总线GPIB：五、简答题（每小题5分，共20分）1、简述虚拟仪器VI的设计步骤？2、比较三种图形控件：波形图表、波形图和XY图在使用时的区别？3、子VI创建及调用的主要步骤是什么？4、比较数组控件和簇控件（Cluster）在使用时的区别？共6页，第3页得分阅卷人得分阅卷人六、分析题（共32分）1分析下面的VI。前面板上有一个数值输入控件和一个数字结果显示控件。（1）程序框图采用的是什么结构？（2）图标在哪个子模板下？（3）分析该VI的功能...
