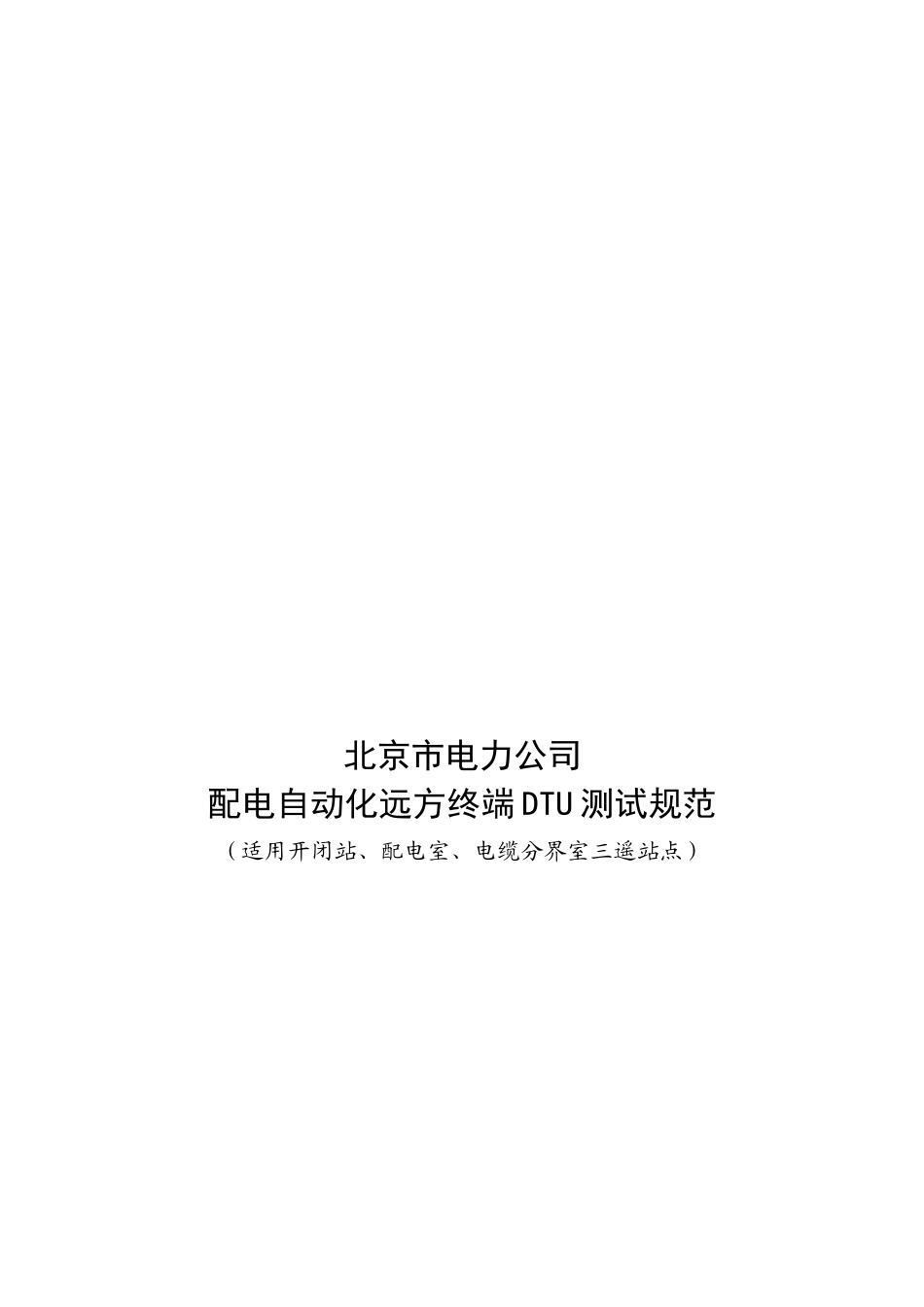

北京市电力公司配电自动化远方终端DTU测试规范（适用开闭站、配电室、电缆分界室三遥站点）北京市电力公司二一年九月〇〇目录一、总则1.1测试目标本测试规范适用于北京市电力公司开闭站、配电室、电缆分界室三遥站点应用的配电自动化远方终端DTU。为规范现有市场各厂家终端设备，特制定本测试方案，以此为标准对终端设备进行全面的检测试验。测试人员须具备电力终端专业测试经验。测试终端应满足本方案提出的相关功能、性能指标要求。1.2引用标准下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。本技术规范中未明确要求的条款，应执行最新颁布的IEC标准、国家标准、行业标准。当标准中的条款与本规范存在偏差时，应以本技术规范为准。DL/T814-2002配电自动化系统功能规范GB/T13729-2002远动终端设备DL/T630—1997交流采样远动终端技术条件DL/T721—2000配网自动化系统远方终端DL/T597-1996低压无功补偿控制器订货技术条件GB/T15576-1995低压无功功率静态补偿装置JB7113-93低压并联电容器装置GB4208—2008外壳防护等级（IP代码）DL/T634.5101-2009远动设备及系统第5-101部分:传输规定DL/T634.5104-2009远动设备及系统第5-104部分:传输规定京电调[2005]20号北京电力公司配网自动化101/104通信规约实施细则二、检验项目及要求2.1基本要求（1）本次检测分为9大检测项目，每项检测项目包含若干子项目。（2）参检设备必须通过所有子项目的最低检测标准，方可视为检测通过并获取检测报告，否则中国电科院不向参检单位提供检测报告。2.2评价标准（1）设备首次检测过程中，如存在三项及以上问题需要整改，则认定该设备不能通过检测。（2）设备首次检测过程中，如存在两项及以下问题需要整改，在规定时间内，最多可进行两次改进，检测报告中需完整记录修改过程；如同一问题两次改进后仍不能通过检测，则认定该设备不能通过检测。（3）对于全部检测项目均通过的设备，以整改项目数量与整改次数作为排名依据。（4）最终检测结果由北京市电力公司与中国电科院共同裁定。检验序号检验项目1结构及配置2软硬件平台3电源性能4基本功能5数据处理及传输6本地及远程维护7通信功能8绝缘电阻、绝缘强度、高低温、湿热、振动9电磁兼容性表1三．结构及配置测试3.1目的测试终端单元结构及可扩展性。3.2指标（1）采用19英寸标准机箱，结构设计应紧凑、小巧，内部各设备模块布局合理，接线清晰明了，各设备安装/拆卸方便，装置运行状态有信号灯指示。（2）容量满足不低于8个高压回路三遥标准化配置，实现每路开关配置不少于5个遥信、3个电流（Ia/Ic/Io）、2个电压和1路遥控。（3）遥信、遥测、遥控功能模块独立配置、支持热拔插，能够根据需求方便、灵活的进行容量扩充。（4）功能模块应支持热插拔功能，遥控板的热插拔不能引起误动。（5）对外通信端口不少于4个串口，2个以太网口。（6）终端装置应有独立的保护接地端子，并与外壳和大地牢固连接。接地位置清晰明显。（7）各种印字标识美观协调，字迹附着牢固；各种接线方便可靠，标识准确清晰易懂。3.3测试记录DTU测试记录表测试项目结构及配置测试日期：测试人员：测试记录项次测试功能测量或观察项目测试记录结果1结构尺寸19英寸标准机箱□合格□不合格2模块配置遥信、遥测、遥控模块独立配置，方便、灵活的进行配置。□合格□不合格3热拔插功能遥信、遥测、遥控模块独立配置、支持热拔插。□合格□不合格4单元标配容量不低于8个高压回路三遥标准化配置□合格□不合格遥信点数不小于40点□合格□不合格遥测点数不小于26个遥□合格测□不合格遥控点数不小于8路开关遥控□合格□不合格5可扩充容量可扩充至满足12组高压回路三遥标准化配置的要求□合格□不合格6通信接口至少4个串口□合格□不合格至少2个网口□合格□不合格7装置运行指示灯具有电源、运行、装置异常告警等指示灯□合格□不合格表23.4测试备忘四．软硬件平台测试4.1目的了解终端是否采用先进、常用的硬件和软件平台。4.2指标（1）主机应采用不低于32位微处理器（DSP处理器）系列芯片。主要元器件采用工业级芯片（元器件）、板卡。（2）装置主机采用实时多任务嵌入式操作系统。...
