香河大桥预制T梁施工组织方案VIP免费

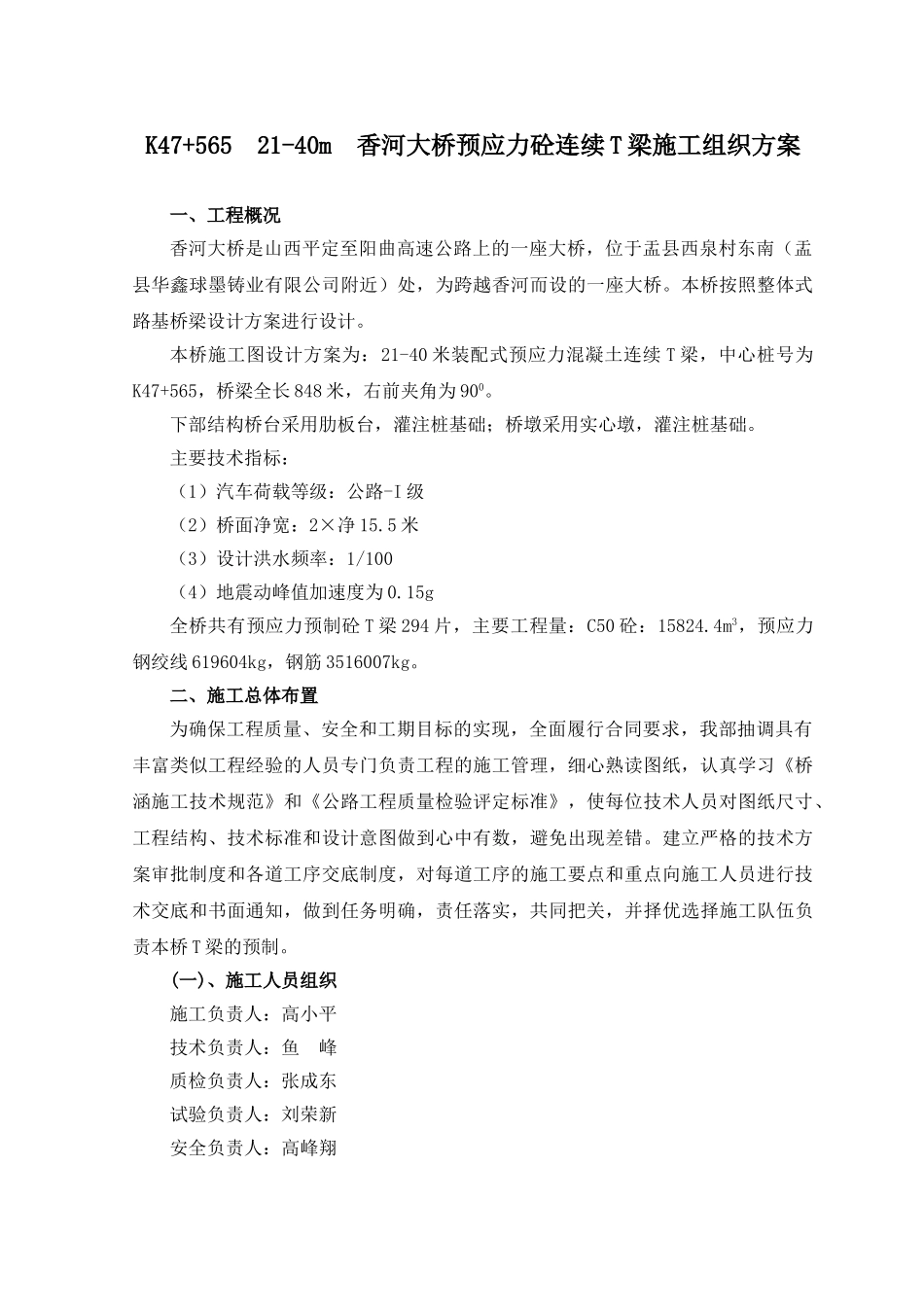

香河大桥预制T梁施工组织方案_第1页
1/16
香河大桥预制T梁施工组织方案_第2页
2/16

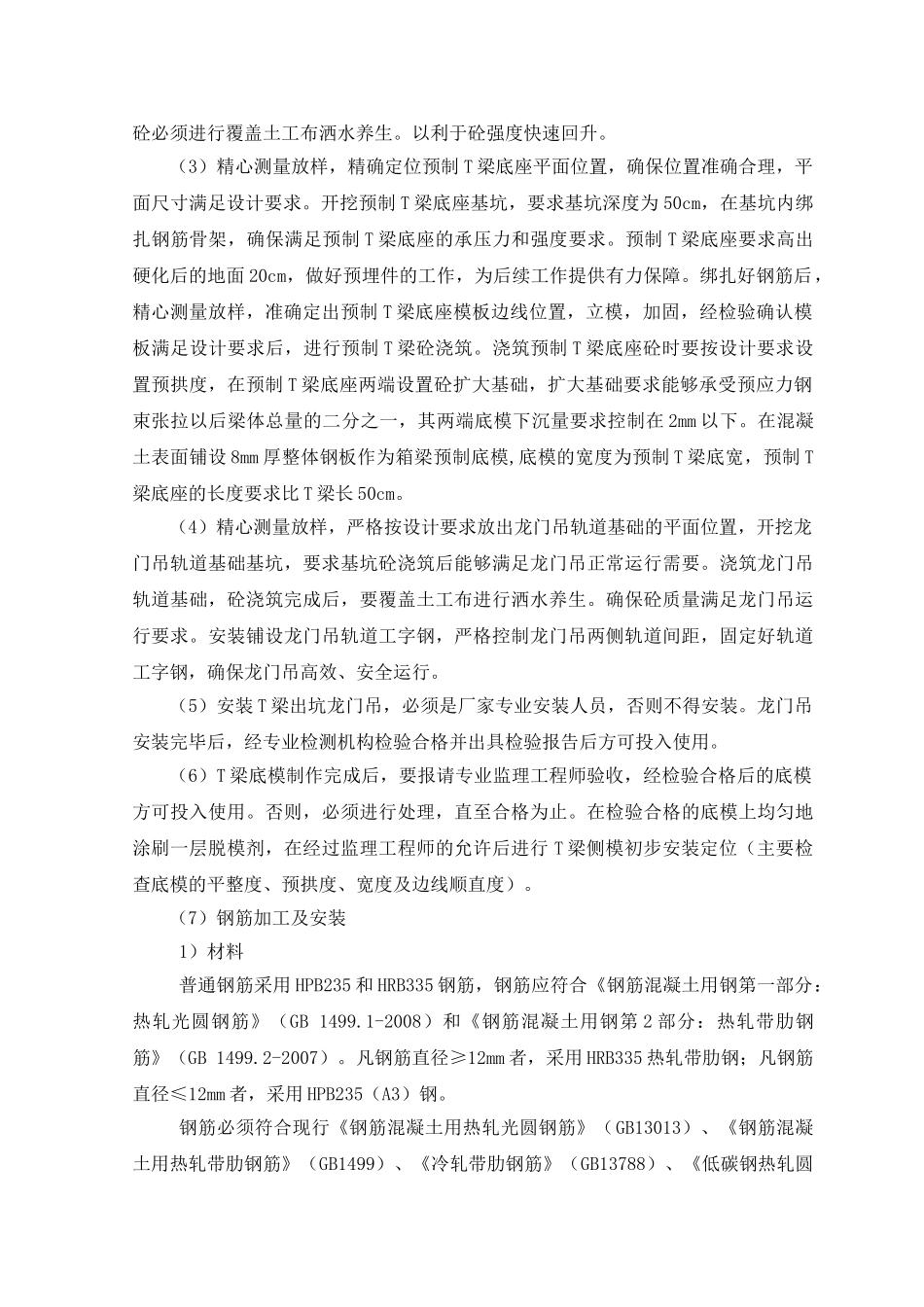

香河大桥预制T梁施工组织方案_第3页
3/16
K47+56521-40m香河大桥预应力砼连续T梁施工组织方案一、工程概况香河大桥是山西平定至阳曲高速公路上的一座大桥,位于盂县西泉村东南(盂县华鑫球墨铸业有限公司附近)处,为跨越香河而设的一座大桥。本桥按照整体式路基桥梁设计方案进行设计。本桥施工图设计方案为:21-40米装配式预应力混凝土连续T梁,中心桩号为K47+565,桥梁全长848米,右前夹角为900。下部结构桥台采用肋板台,灌注桩基础;桥墩采用实心墩,灌注桩基础。主要技术指标:(1)汽车荷载等级:公路-I级(2)桥面净宽:2×净15.5米(3)设计洪水频率:1/100(4)地震动峰值加速度为0.15g全桥共有预应力预制砼T梁294片,主要工程量:C50砼:15824.4m3,预应力钢绞线619604kg,钢筋3516007kg。二、施工总体布置为确保工程质量、安全和工期目标的实现,全面履行合同要求,我部抽调具有丰富类似工程经验的人员专门负责工程的施工管理,细心熟读图纸,认真学习《桥涵施工技术规范》和《公路工程质量检验评定标准》,使每位技术人员对图纸尺寸、工程结构、技术标准和设计意图做到心中有数,避免出现差错。建立严格的技术方案审批制度和各道工序交底制度,对每道工序的施工要点和重点向施工人员进行技术交底和书面通知,做到任务明确,责任落实,共同把关,并择优选择施工队伍负责本桥T梁的预制。(一)、施工人员组织施工负责人:高小平技术负责人:鱼峰质检负责人:张成东试验负责人:刘荣新安全负责人:高峰翔(二)、工期及进度安排根据本分项工程数量及计划投入的资源能力全面开展施工作业,在施工中运用先进网络计划技术,精心组织,科学管理统筹兼顾,优化投入的资源配置,高效、快速、安全地完成本分项施工任务。本分项工程施工组织设计计划安排从2010年05月1日开始,2009年9月30日完工,工期为153天。(三)、机械配备机械配备见下表:(四)、施工目标:1、质量目标:工程一次验收合格率达100%,优良率达95%以上,工程质量等级为优良工程;2、安全目标:杜绝重大安全事故,年负伤率控制在0.5%以下。三、预制T梁施工方案(1)在K47+000-K47+145段设置一处40mT梁预制场。(2)清除预制梁场范围内地表一切杂物,用推土机整平原地面,将原地面进行碾压后,铺2层25cm厚的砂砾,并用击振力50t的震动压路机进行碾压,压实度要求达到96%。在梁场两侧挖好排水沟,以利于雨天排水。规划梁场建设,分割出钢筋加工场地和预制梁加工场地后,对碾压后的场地进行硬化,要求用C20素砼浇筑不低于20cm厚,砼浇筑后,要在其表面进行拉毛处理,目的是为了防滑。浇筑后的序号设备名称数量(台)型号功率(KW)备注1发电机2台120KW120备用2砼拌合站2台JS7503砼搅拌运输车3辆8m34装载机1台L505电焊机5台BX1-5006钢筋切断机5台507钢筋弯曲机5台8龙门吊3套80T9汽车式起重机2台QY-16砼必须进行覆盖土工布洒水养生。以利于砼强度快速回升。(3)精心测量放样,精确定位预制T梁底座平面位置,确保位置准确合理,平面尺寸满足设计要求。开挖预制T梁底座基坑,要求基坑深度为50cm,在基坑内绑扎钢筋骨架,确保满足预制T梁底座的承压力和强度要求。预制T梁底座要求高出硬化后的地面20cm,做好预埋件的工作,为后续工作提供有力保障。绑扎好钢筋后,精心测量放样,准确定出预制T梁底座模板边线位置,立模,加固,经检验确认模板满足设计要求后,进行预制T梁砼浇筑。浇筑预制T梁底座砼时要按设计要求设置预拱度,在预制T梁底座两端设置砼扩大基础,扩大基础要求能够承受预应力钢束张拉以后梁体总量的二分之一,其两端底模下沉量要求控制在2mm以下。在混凝土表面铺设8mm厚整体钢板作为箱梁预制底模,底模的宽度为预制T梁底宽,预制T梁底座的长度要求比T梁长50cm。(4)精心测量放样,严格按设计要求放出龙门吊轨道基础的平面位置,开挖龙门吊轨道基础基坑,要求基坑砼浇筑后能够满足龙门吊正常运行需要。浇筑龙门吊轨道基础,砼浇筑完成后,要覆盖土工布进行洒水养生。确保砼质量满足龙门吊运行要求。安装铺设龙门吊轨道工字钢,严格控制龙门吊两侧轨道间距,固定好轨道工字钢,确保龙门吊高效、安全运行。(5)安装T梁出坑龙门吊,必须是厂家专业安装人员,否...
