雅培生化系统C8000中文操作手册VIP免费

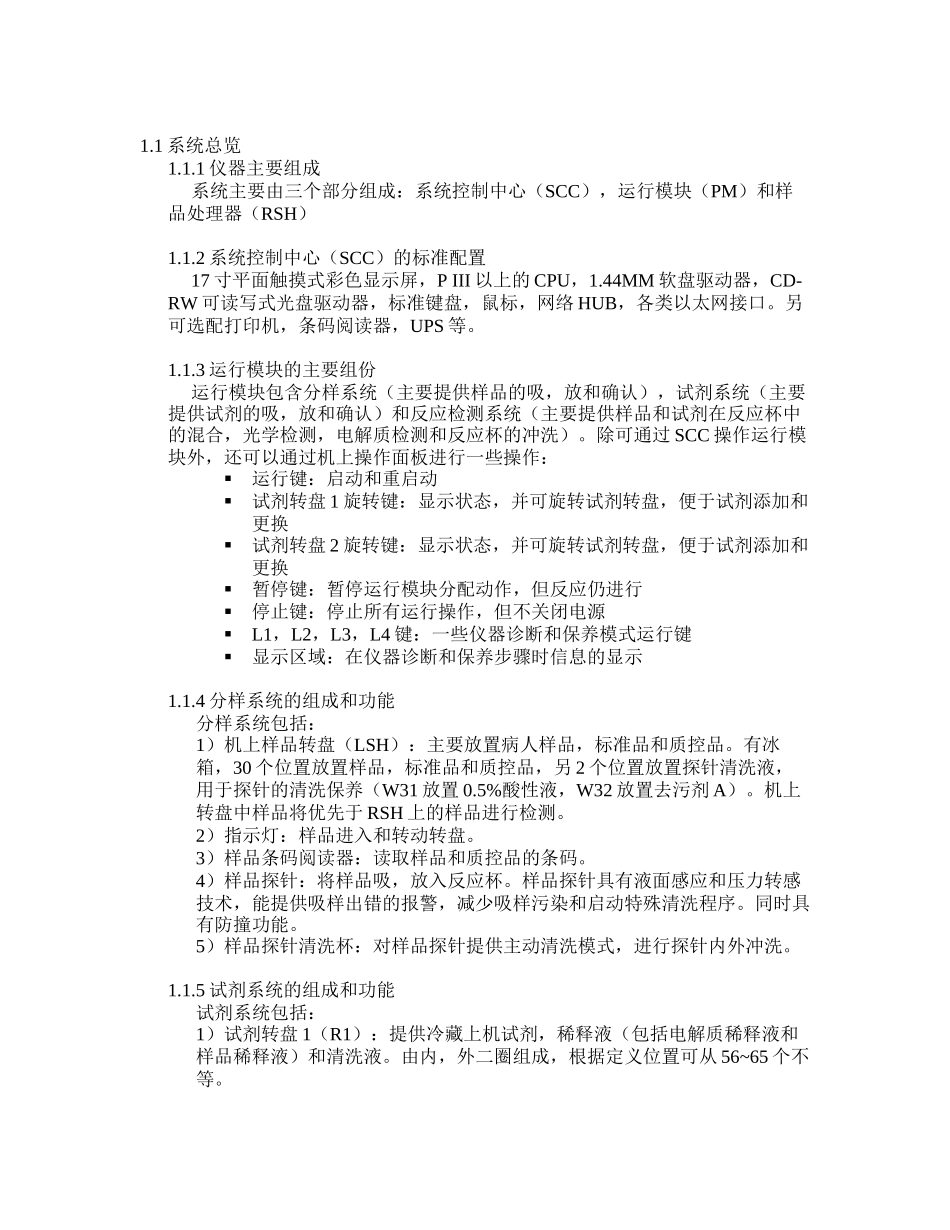

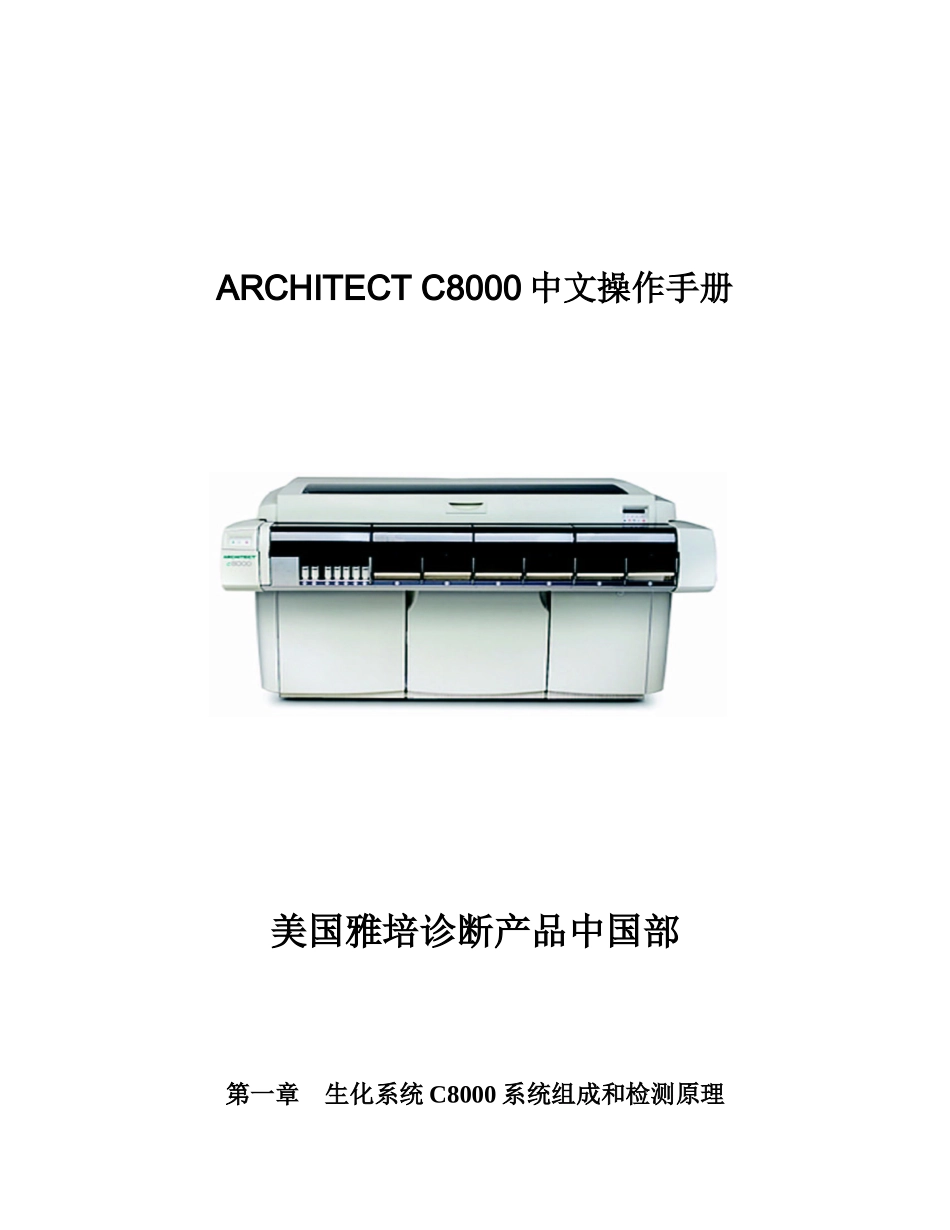

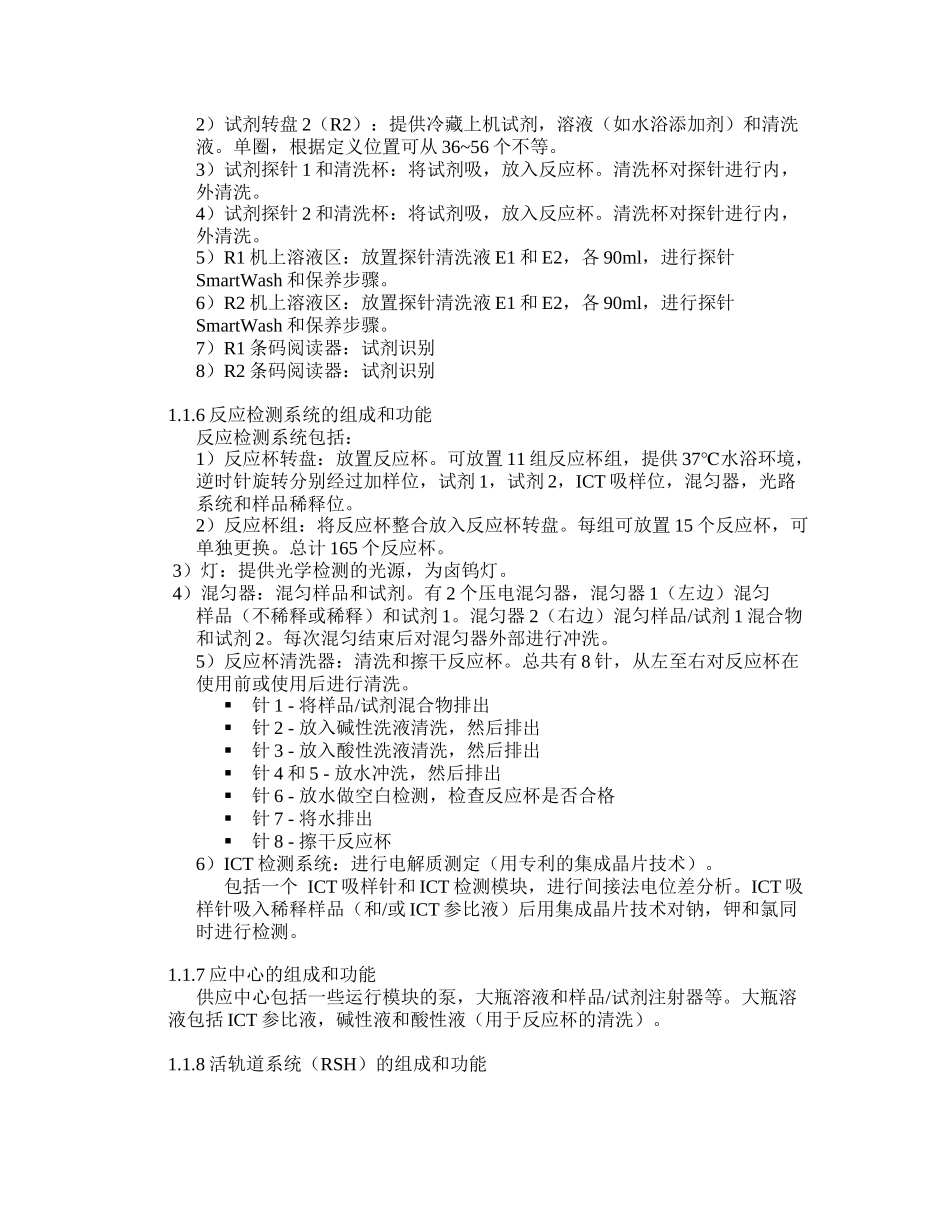

ARCHITECTC8000中文操作手册美国雅培诊断产品中国部第一章生化系统C8000系统组成和检测原理1.1系统总览1.1.1仪器主要组成系统主要由三个部分组成：系统控制中心（SCC），运行模块（PM）和样品处理器（RSH）1.1.2系统控制中心（SCC）的标准配置17寸平面触摸式彩色显示屏，PIII以上的CPU，1.44MM软盘驱动器，CD-RW可读写式光盘驱动器，标准键盘，鼠标，网络HUB，各类以太网接口。另可选配打印机，条码阅读器，UPS等。1.1.3运行模块的主要组份运行模块包含分样系统（主要提供样品的吸，放和确认），试剂系统（主要提供试剂的吸，放和确认）和反应检测系统（主要提供样品和试剂在反应杯中的混合，光学检测，电解质检测和反应杯的冲洗）。除可通过SCC操作运行模块外，还可以通过机上操作面板进行一些操作：运行键：启动和重启动试剂转盘1旋转键：显示状态，并可旋转试剂转盘，便于试剂添加和更换试剂转盘2旋转键：显示状态，并可旋转试剂转盘，便于试剂添加和更换暂停键：暂停运行模块分配动作，但反应仍进行停止键：停止所有运行操作，但不关闭电源L1，L2，L3，L4键：一些仪器诊断和保养模式运行键显示区域：在仪器诊断和保养步骤时信息的显示1.1.4分样系统的组成和功能分样系统包括：1）机上样品转盘（LSH）：主要放置病人样品，标准品和质控品。有冰箱，30个位置放置样品，标准品和质控品，另2个位置放置探针清洗液，用于探针的清洗保养（W31放置0.5%酸性液，W32放置去污剂A）。机上转盘中样品将优先于RSH上的样品进行检测。2）指示灯：样品进入和转动转盘。3）样品条码阅读器：读取样品和质控品的条码。4）样品探针：将样品吸，放入反应杯。样品探针具有液面感应和压力转感技术，能提供吸样出错的报警，减少吸样污染和启动特殊清洗程序。同时具有防撞功能。5）样品探针清洗杯：对样品探针提供主动清洗模式，进行探针内外冲洗。1.1.5试剂系统的组成和功能试剂系统包括：1）试剂转盘1（R1）：提供冷藏上机试剂，稀释液（包括电解质稀释液和样品稀释液）和清洗液。由内，外二圈组成，根据定义位置可从56~65个不等。2）试剂转盘2（R2）：提供冷藏上机试剂，溶液（如水浴添加剂）和清洗液。单圈，根据定义位置可从36~56个不等。3）试剂探针1和清洗杯：将试剂吸，放入反应杯。清洗杯对探针进行内，外清洗。4）试剂探针2和清洗杯：将试剂吸，放入反应杯。清洗杯对探针进行内，外清洗。5）R1机上溶液区：放置探针清洗液E1和E2，各90ml，进行探针SmartWash和保养步骤。6）R2机上溶液区：放置探针清洗液E1和E2，各90ml，进行探针SmartWash和保养步骤。7）R1条码阅读器：试剂识别8）R2条码阅读器：试剂识别1.1.6反应检测系统的组成和功能反应检测系统包括：1）反应杯转盘：放置反应杯。可放置11组反应杯组，提供37℃水浴环境，逆时针旋转分别经过加样位，试剂1，试剂2，ICT吸样位，混匀器，光路系统和样品稀释位。2）反应杯组：将反应杯整合放入反应杯转盘。每组可放置15个反应杯，可单独更换。总计165个反应杯。3）灯：提供光学检测的光源，为卤钨灯。4）混匀器：混匀样品和试剂。有2个压电混匀器，混匀器1（左边）混匀样品（不稀释或稀释）和试剂1。混匀器2（右边）混匀样品/试剂1混合物和试剂2。每次混匀结束后对混匀器外部进行冲洗。5）反应杯清洗器：清洗和擦干反应杯。总共有8针，从左至右对反应杯在使用前或使用后进行清洗。针1-将样品/试剂混合物排出针2-放入碱性洗液清洗，然后排出针3-放入酸性洗液清洗，然后排出针4和5-放水冲洗，然后排出针6-放水做空白检测，检查反应杯是否合格针7-将水排出针8-擦干反应杯6）ICT检测系统：进行电解质测定（用专利的集成晶片技术）。包括一个ICT吸样针和ICT检测模块，进行间接法电位差分析。ICT吸样针吸入稀释样品（和/或ICT参比液）后用集成晶片技术对钠，钾和氯同时进行检测。1.1.7应中心的组成和功能供应中心包括一些运行模块的泵，大瓶溶液和样品/试剂注射器等。大瓶溶液包括ICT参比液，碱性液和酸性液（用于反应杯的清洗）。1.1.8活轨道系统（RSH）的组成和功能RSH可以将病人样品，标准品和质控品送入运行模块进...
