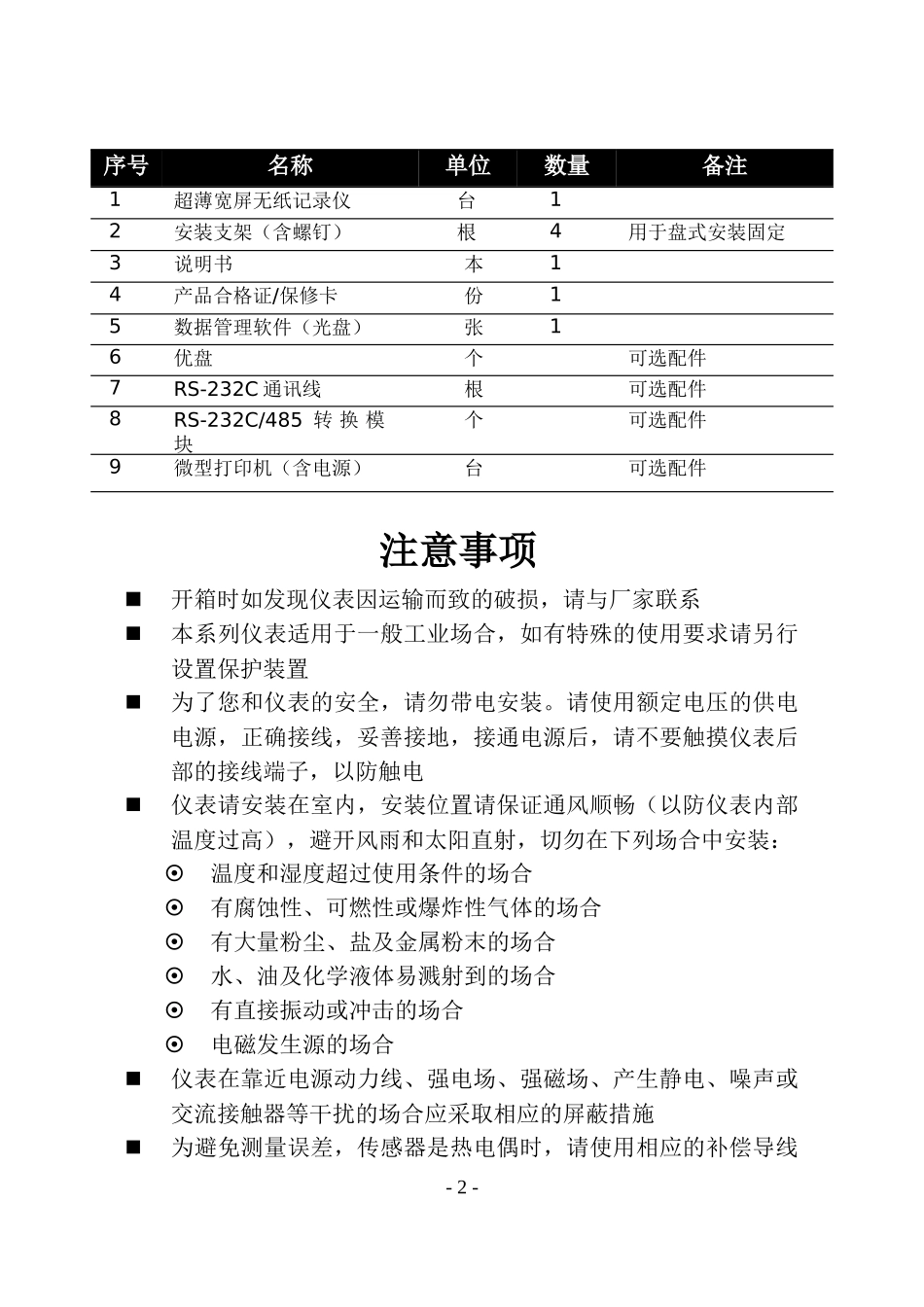

上海绎捷自动化科技有限公司R7000超薄宽屏无纸记录仪说_第2页
2/55

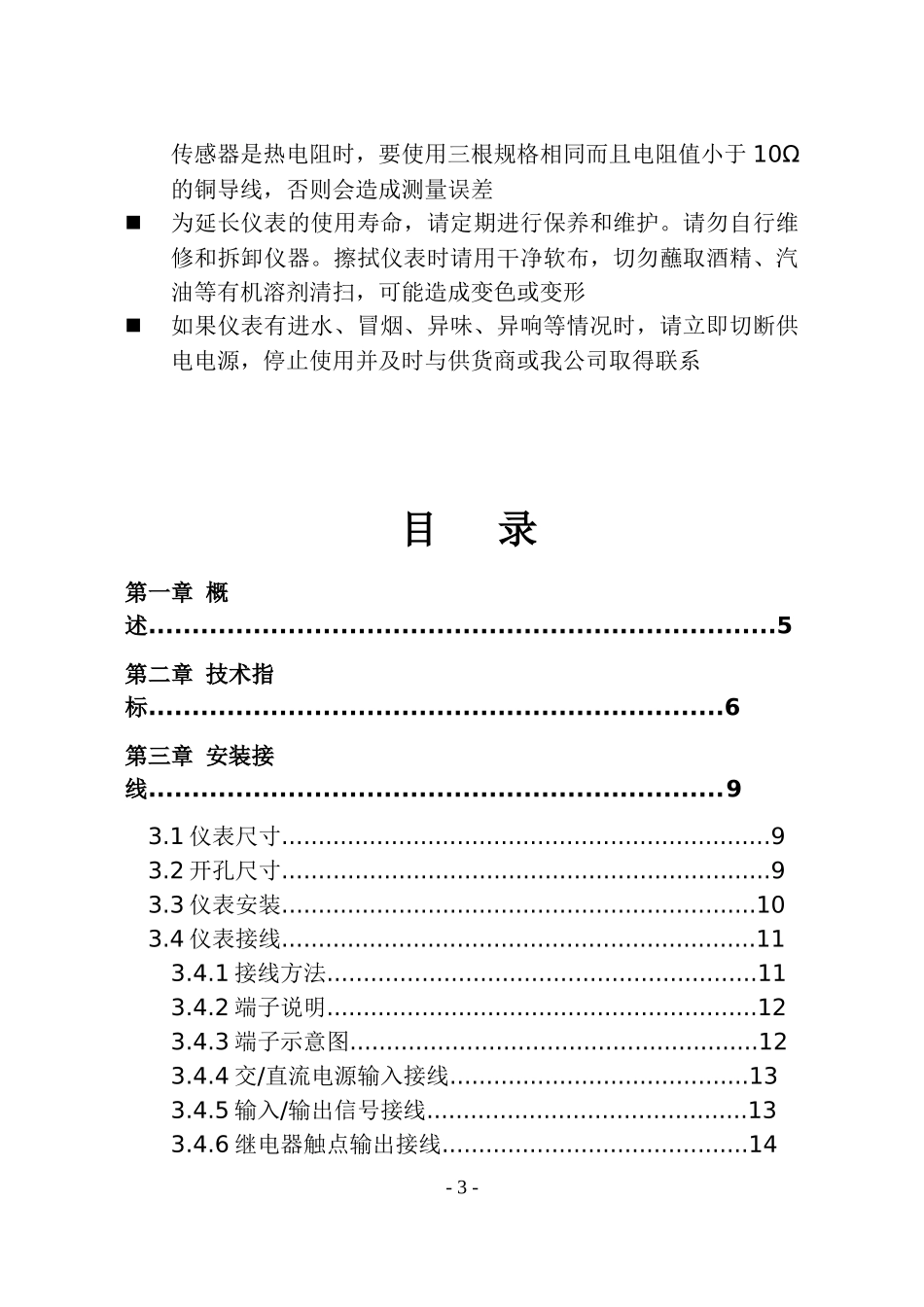

上海绎捷自动化科技有限公司R7000超薄宽屏无纸记录仪说_第3页
3/55
前言非常感谢使用本公司生产的超薄宽屏无纸记录仪。本手册提供对超薄宽屏无纸记录仪使用时关于安装、运行操作、参数设计、故障诊断等方面的方法,在使用超薄宽屏无纸记录仪之前,敬请仔细阅读本手册并妥善保管在便于随时翻阅处。装箱物品超薄宽屏无纸记录仪安装支架(4根)使用说明书产品合格证/保修卡数据管理软件光盘-1-注意事项开箱时如发现仪表因运输而致的破损,请与厂家联系本系列仪表适用于一般工业场合,如有特殊的使用要求请另行设置保护装置为了您和仪表的安全,请勿带电安装。请使用额定电压的供电电源,正确接线,妥善接地,接通电源后,请不要触摸仪表后部的接线端子,以防触电仪表请安装在室内,安装位置请保证通风顺畅(以防仪表内部温度过高),避开风雨和太阳直射,切勿在下列场合中安装:温度和湿度超过使用条件的场合有腐蚀性、可燃性或爆炸性气体的场合有大量粉尘、盐及金属粉末的场合水、油及化学液体易溅射到的场合有直接振动或冲击的场合电磁发生源的场合仪表在靠近电源动力线、强电场、强磁场、产生静电、噪声或交流接触器等干扰的场合应采取相应的屏蔽措施为避免测量误差,传感器是热电偶时,请使用相应的补偿导线序号名称单位数量备注1超薄宽屏无纸记录仪台12安装支架(含螺钉)根4用于盘式安装固定3说明书本14产品合格证/保修卡份15数据管理软件(光盘)张16优盘个可选配件7RS-232C通讯线根可选配件8RS-232C/485转换模块个可选配件9微型打印机(含电源)台可选配件-2-传感器是热电阻时,要使用三根规格相同而且电阻值小于10Ω的铜导线,否则会造成测量误差为延长仪表的使用寿命,请定期进行保养和维护。请勿自行维修和拆卸仪器。擦拭仪表时请用干净软布,切勿蘸取酒精、汽油等有机溶剂清扫,可能造成变色或变形如果仪表有进水、冒烟、异味、异响等情况时,请立即切断供电电源,停止使用并及时与供货商或我公司取得联系目录第一章概述........................................................................5第二章技术指标..................................................................6第三章安装接线..................................................................93.1仪表尺寸...................................................................93.2开孔尺寸...................................................................93.3仪表安装.................................................................103.4仪表接线.................................................................113.4.1接线方法...........................................................113.4.2端子说明...........................................................123.4.3端子示意图........................................................123.4.4交/直流电源输入接线.........................................133.4.5输入/输出信号接线............................................133.4.6继电器触点输出接线..........................................14-3-3.4.7变送器接线.......................................................143.4.8通讯接线..........................................................15第四章基本操作及运行画面................................................164.1仪表按键................................................................164.2使用模式................................................................174.3状态标志................................................................174.4总貌/流量画面........................................................184.5棒图画面................................................................204.6实时曲线................................................................214.7历史曲线................................................................224.8PID画面....................
