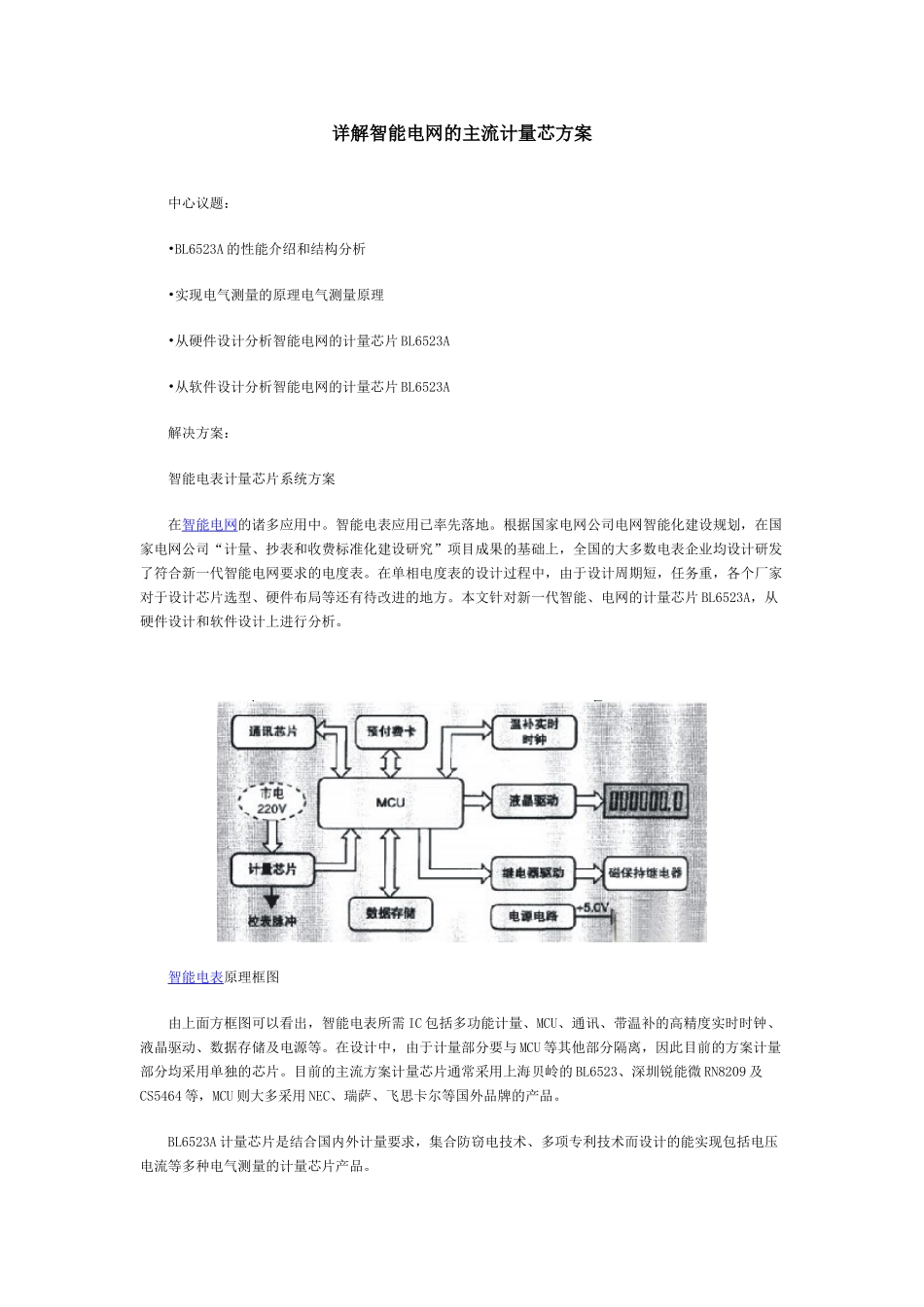

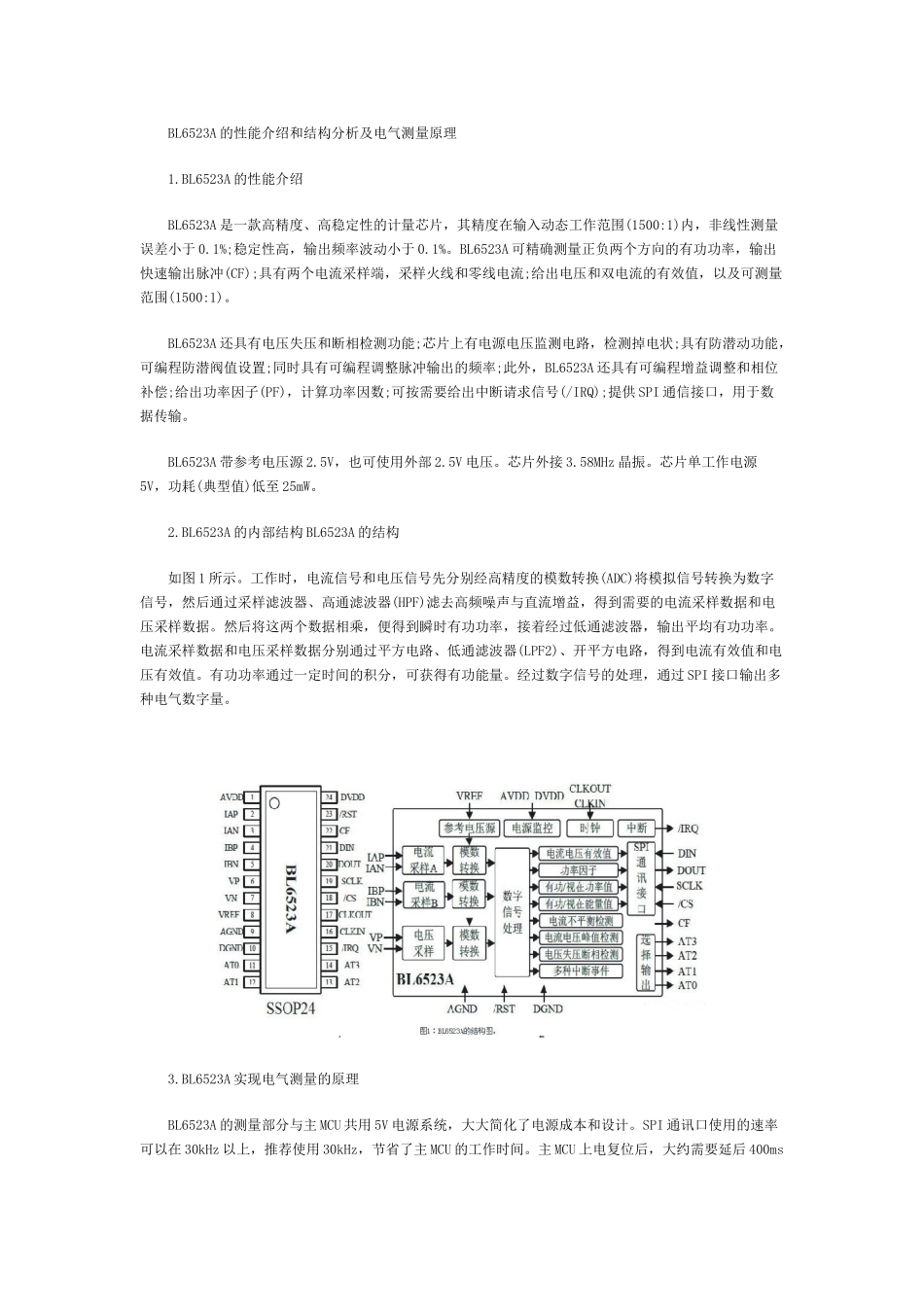

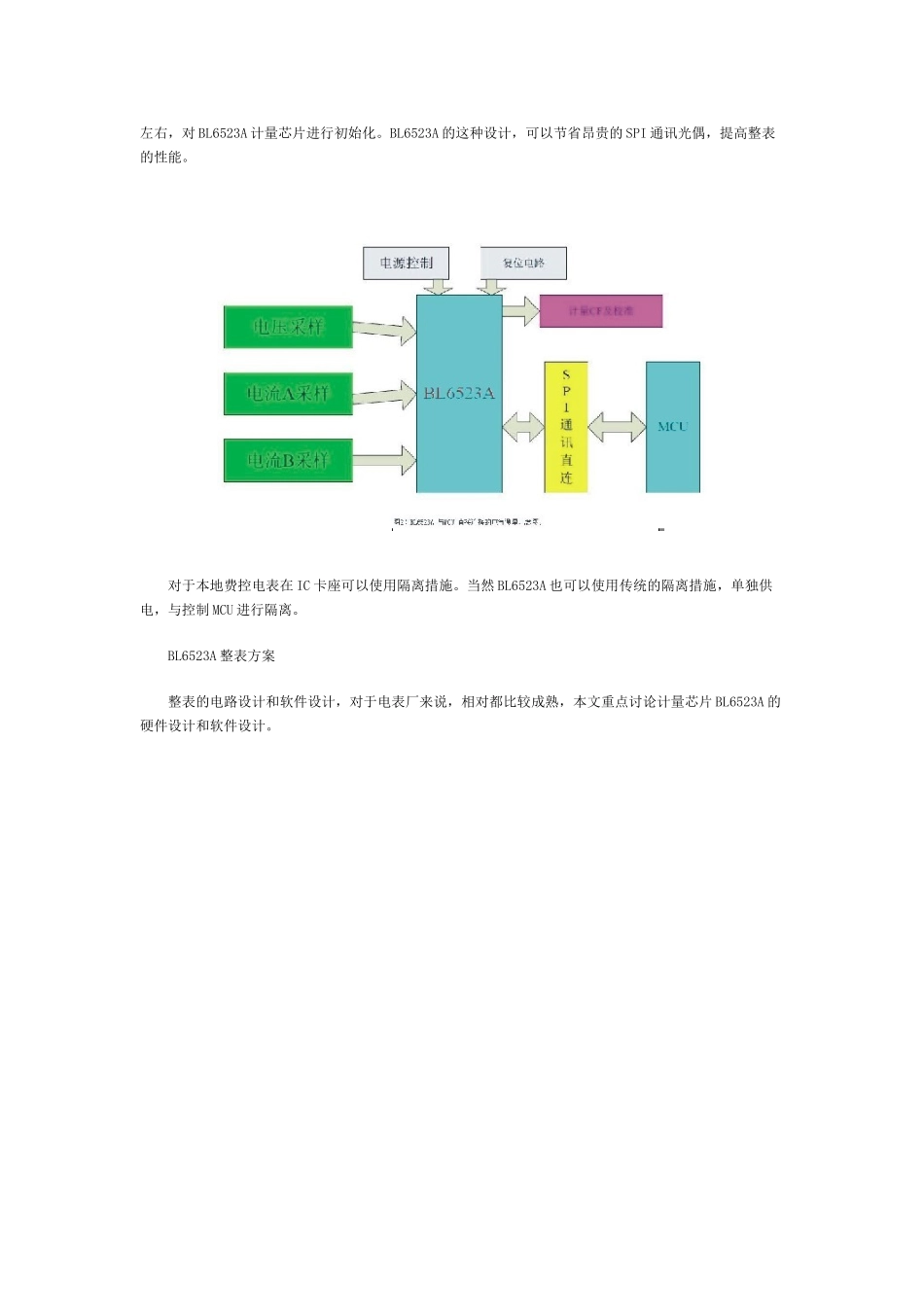

详解智能电网的主流计量芯方案中心议题：•BL6523A的性能介绍和结构分析•实现电气测量的原理电气测量原理•从硬件设计分析智能电网的计量芯片BL6523A•从软件设计分析智能电网的计量芯片BL6523A解决方案：智能电表计量芯片系统方案在智能电网的诸多应用中。智能电表应用已率先落地。根据国家电网公司电网智能化建设规划，在国家电网公司“计量、抄表和收费标准化建设研究”项目成果的基础上，全国的大多数电表企业均设计研发了符合新一代智能电网要求的电度表。在单相电度表的设计过程中，由于设计周期短，任务重，各个厂家对于设计芯片选型、硬件布局等还有待改进的地方。本文针对新一代智能、电网的计量芯片BL6523A，从硬件设计和软件设计上进行分析。智能电表原理框图由上面方框图可以看出，智能电表所需IC包括多功能计量、MCU、通讯、带温补的高精度实时时钟、液晶驱动、数据存储及电源等。在设计中，由于计量部分要与MCU等其他部分隔离，因此目前的方案计量部分均采用单独的芯片。目前的主流方案计量芯片通常采用上海贝岭的BL6523、深圳锐能微RN8209及CS5464等，MCU则大多采用NEC、瑞萨、飞思卡尔等国外品牌的产品。BL6523A计量芯片是结合国内外计量要求，集合防窃电技术、多项专利技术而设计的能实现包括电压电流等多种电气测量的计量芯片产品。BL6523A的性能介绍和结构分析及电气测量原理1.BL6523A的性能介绍BL6523A是一款高精度、高稳定性的计量芯片，其精度在输入动态工作范围(1500:1)内，非线性测量误差小于0.1%;稳定性高，输出频率波动小于0.1%。BL6523A可精确测量正负两个方向的有功功率，输出快速输出脉冲(CF);具有两个电流采样端，采样火线和零线电流;给出电压和双电流的有效值，以及可测量范围(1500:1)。BL6523A还具有电压失压和断相检测功能;芯片上有电源电压监测电路，检测掉电状;具有防潜动功能，可编程防潜阀值设置;同时具有可编程调整脉冲输出的频率;此外，BL6523A还具有可编程增益调整和相位补偿;给出功率因子(PF)，计算功率因数;可按需要给出中断请求信号(/IRQ);提供SPI通信接口，用于数据传输。BL6523A带参考电压源2.5V，也可使用外部2.5V电压。芯片外接3.58MHz晶振。芯片单工作电源5V，功耗(典型值)低至25mW。2.BL6523A的内部结构BL6523A的结构如图1所示。工作时，电流信号和电压信号先分别经高精度的模数转换(ADC)将模拟信号转换为数字信号，然后通过采样滤波器、高通滤波器(HPF)滤去高频噪声与直流增益，得到需要的电流采样数据和电压采样数据。然后将这两个数据相乘，便得到瞬时有功功率，接着经过低通滤波器，输出平均有功功率。电流采样数据和电压采样数据分别通过平方电路、低通滤波器(LPF2)、开平方电路，得到电流有效值和电压有效值。有功功率通过一定时间的积分，可获得有功能量。经过数字信号的处理，通过SPI接口输出多种电气数字量。3.BL6523A实现电气测量的原理BL6523A的测量部分与主MCU共用5V电源系统，大大简化了电源成本和设计。SPI通讯口使用的速率可以在30kHz以上，推荐使用30kHz，节省了主MCU的工作时间。主MCU上电复位后，大约需要延后400ms左右，对BL6523A计量芯片进行初始化。BL6523A的这种设计，可以节省昂贵的SPI通讯光偶，提高整表的性能。对于本地费控电表在IC卡座可以使用隔离措施。当然BL6523A也可以使用传统的隔离措施，单独供电，与控制MCU进行隔离。BL6523A整表方案整表的电路设计和软件设计，对于电表厂来说，相对都比较成熟，本文重点讨论计量芯片BL6523A的硬件设计和软件设计。1.BL6523A的采样参数设计控制寄存器(MODE)选择：例如设计电表Un=220V(Un：额定电压)10(60)A(电流规格)，电表常数为1600imp/kWh。BL6523A的电压、电流输入通道允许输入的最大信号为±660mV峰值(即有效值467mVrms)。电压通道需要考虑满足130%Un的过压，以及信号冗余，可通过电阻匹配220VAC电压降至280mV左右，作为电压通道输入。电流A通道考虑锰铜的发热，10(60)A表可采用200~250μΩ锰铜，假设采用250μΩ锰铜，在Imax=60A电流时，电流输入通道的采样信号为60A×250μΩ=15mVrms;根据电流通道的最大允许输入信号467mVrms，电流A通道可采用16倍...
