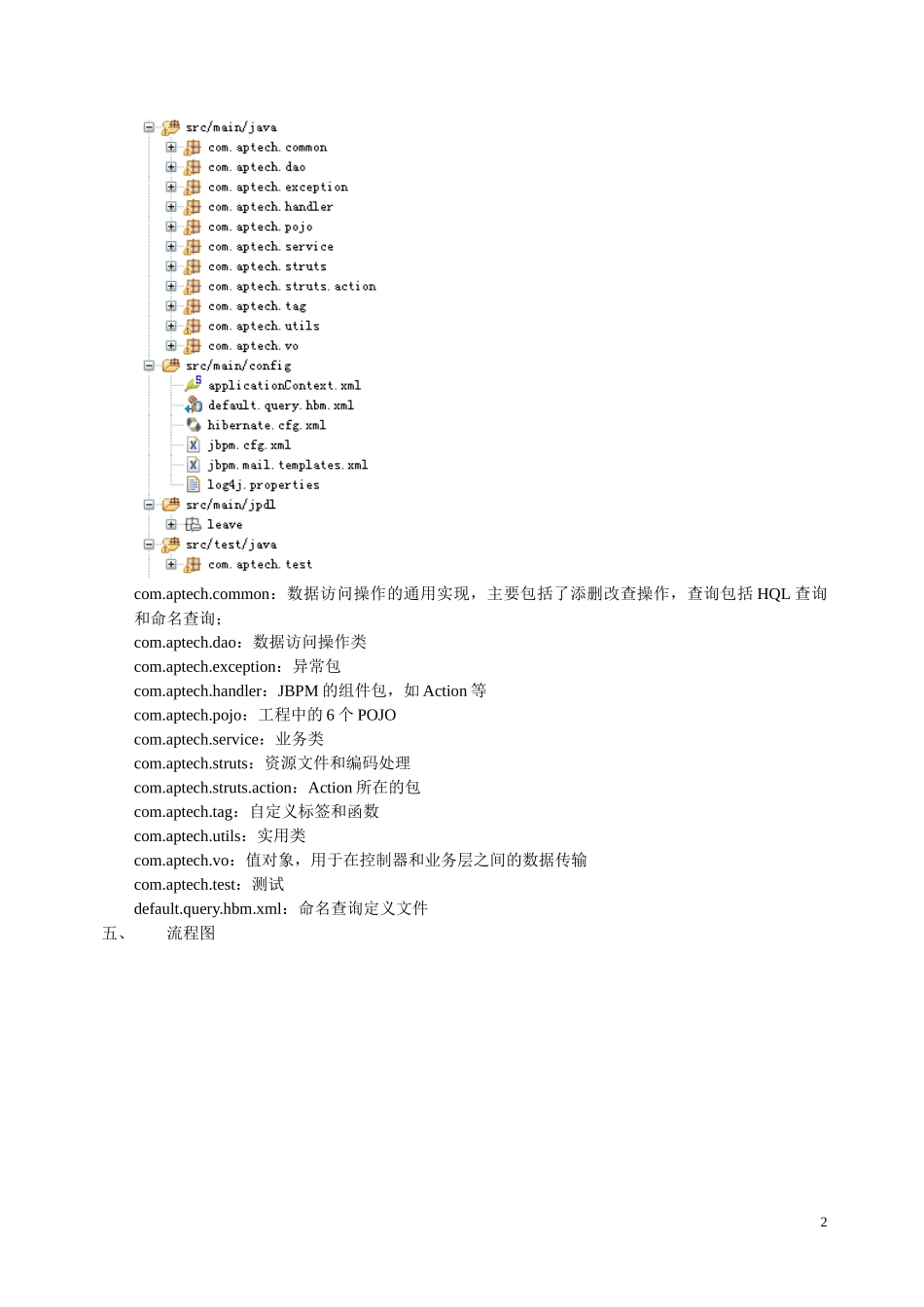

视图层控制器持久化层DAO层业务层JBPM工作流演示系统（请假工作流）使用说明一、安装说明本系统在JDK1.5的基础上编译，请选择支持JDK1.5及以上版本的WEB容器，推荐使用Tomcat5.5，不保证与其他WEB服务器兼容，理论上应该不会出现兼容性问题。如果要编辑源代码，请使用Eclipse3.3+MyEclipse6.0版本，JBPM版本为3.2.3，其他版本可能会出现文件无法打开或编译的情况。本系统在Spring2.0+Struts1.2+Hibernate3.1基础上构建，与低版本不兼容。数据库为MySql5.0，编码采用utf-8。二、系统架构三、功能说明本应用主要用于演示JBPM工作流的使用，数据均存储在数据库中，包括两大模块：权限控制和流程控制。权限控制模块是为流程控制模块服务的，为了说明在实际应用中如何动态指定审批执行者。但实际上其代码量并不比工作流的代码少。四、包名说明1com.aptech.common：数据访问操作的通用实现，主要包括了添删改查操作，查询包括HQL查询和命名查询；com.aptech.dao：数据访问操作类com.aptech.exception：异常包com.aptech.handler：JBPM的组件包，如Action等com.aptech.pojo：工程中的6个POJOcom.aptech.service：业务类com.aptech.struts：资源文件和编码处理com.aptech.struts.action：Action所在的包com.aptech.tag：自定义标签和函数com.aptech.utils：实用类com.aptech.vo：值对象，用于在控制器和业务层之间的数据传输com.aptech.test：测试default.query.hbm.xml：命名查询定义文件五、流程图2六、功能详解1、创建请假条创建请假条时必须输入请假天数和请假原因，系统会对数据进行检查。同时，会自动显示当前有效的审批人，包括经理审批和老板审批。审批者是可以自定义的，而且只有一个有效，其他自动设为无效。有效的审批设置自动显示在新建请假条页面。2、送审3新建请假条后，如果数据输入无误，自动跳转到“送审请假条”页面，该页面显示所有刚刚定义的请假条，可用操作有“送审”、“重写”。每个请假条的详细信息以列表形式显示。术语解释：送审：请假条定义后，请假条处于等待审批状态，要点击“送审”按钮流程才会往下走，即交给经理审批。重写：如果输入的信息有出入，可以点此按钮编辑请假信息。进入重写页面后，将显示该请假条在什么时候编辑过。如下图：3、我发起的所有任务4我发起的所有任务列表显示当前登陆用户发起的任务，按倒序排列，在该列表中，显示了流程的完成状态、当前任务，并能查看该流程的所有审批历史。对于未完成的任务，以深色加粗显出显示，已完成的任务用斜体显示。点击“查看历史”按钮可以浏览该流程的审批细节，如下图：在审批历史记录中，详细记录了工作流在流转过程中每一个任务的执行人，开始和结束时间以及审批的结果。4、我的待办任务5待办任务是指流程到我处并等待我审批的任务，可用的操作有“经理同意”、“经理驳回”。该列表只有经理或老板才有效，对于普通用户将是空列表。如果经理同意则流程继续往下走，如果经理驳回，则流程回退到送审状态，即重新出现在“送审请假条”页面，可以修改请假信息后再次提交审批。5、我的经办任务经办任务是指我审批后的任务，包括同意和驳回的任务。如果流程未完成，用深色粗体突出显示。6、我的已办结任务6办结任务是指经过我审批且流程已全部走完的流程。该列表不会显示未完结的任务。7、职务管理本功能包含了职务管理的基本操作，查看职务，添加和批量删除职务，“经理”和“老板”两个职务在本系统中是必需的，否则无法演示整个流程，这点特别注意。8、用户注册7创建一个新用户，密码需要重复确认，且未提交修改密码功能，一旦确定，密码将无法修改。注册用户时可以指定职务，并且允许指定多个。虽然未提供验证，实际上用户名是不能重复的，否则系统将出现审批混乱的问题。9、用户列表该功能包含三个子功能：用户浏览、编辑用户信息和删除指定用户。编辑用户时不能修改用户密码，如果要为用户重新指定职务，可以通过“编辑”按钮实现，如下图：810、请假条审批设置该功能在系统中比较关键，能动态设置新的审批者，即指定经理审批和老板审批的执行者，可以指定多个，新建的审批设置自动设置为默认的...
