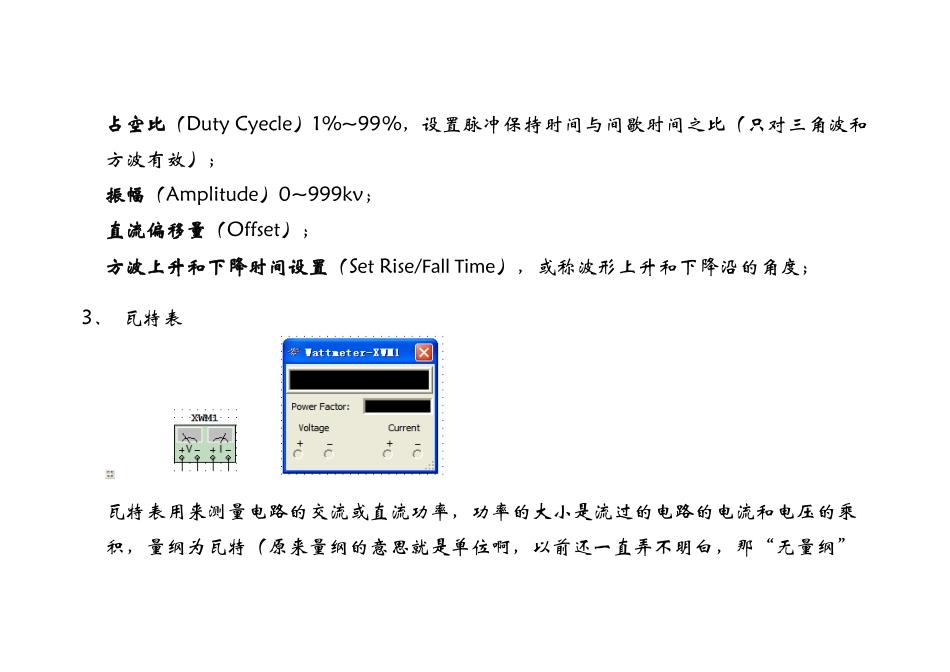

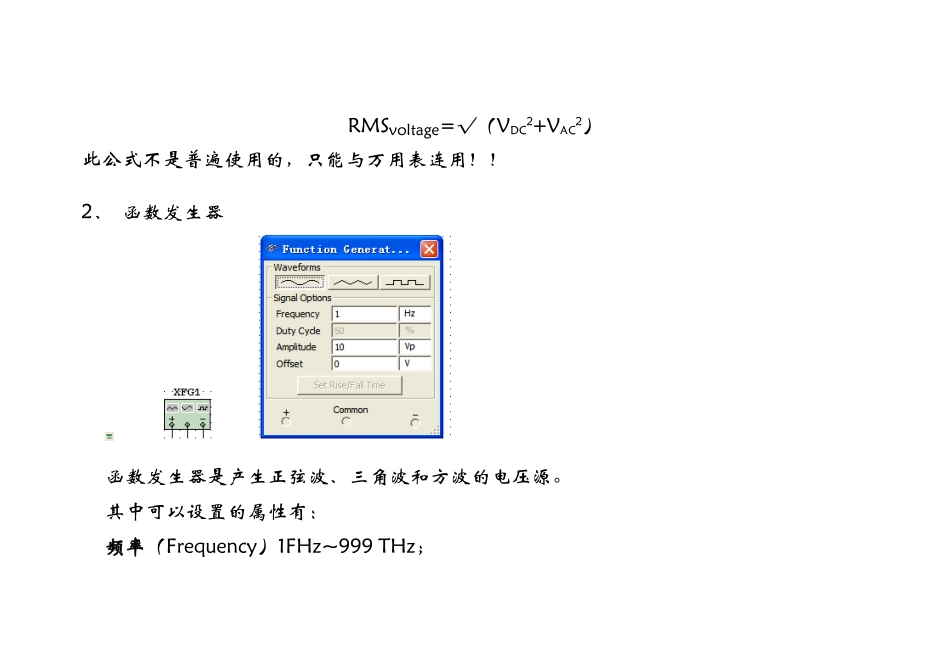

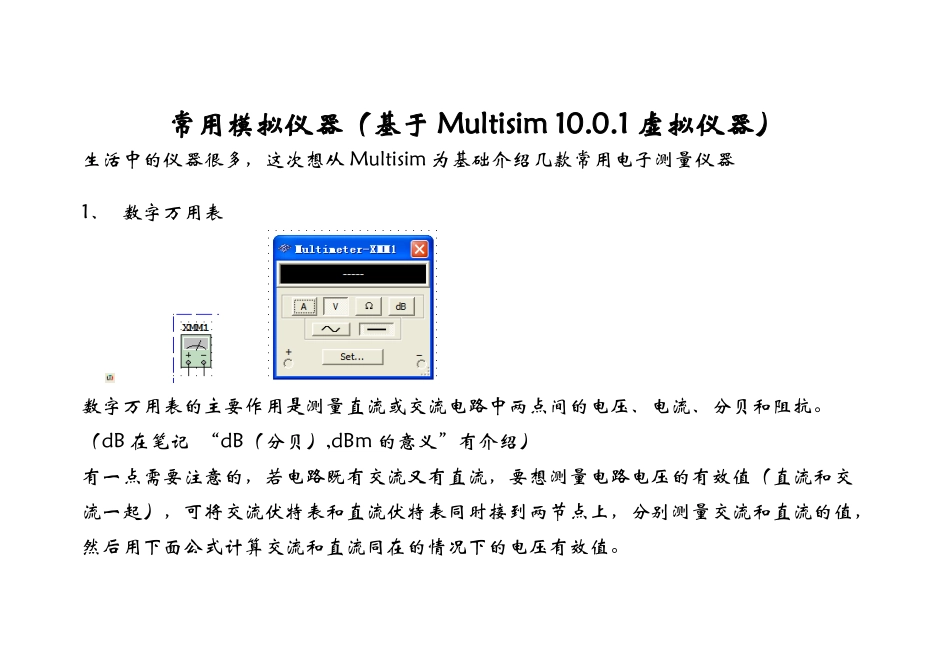

常用模拟仪器（基于Multisim10.0.1虚拟仪器）生活中的仪器很多，这次想从Multisim为基础介绍几款常用电子测量仪器1、数字万用表数字万用表的主要作用是测量直流或交流电路中两点间的电压、电流、分贝和阻抗。（dB在笔记“dB（分贝）,dBm的意义”有介绍）有一点需要注意的，若电路既有交流又有直流，要想测量电路电压的有效值（直流和交流一起），可将交流伏特表和直流伏特表同时接到两节点上，分别测量交流和直流的值，然后用下面公式计算交流和直流同在的情况下的电压有效值。RMSvoltage=√（VDC2+VAC2）此公式不是普遍使用的，只能与万用表连用！！2、函数发生器函数发生器是产生正弦波、三角波和方波的电压源。其中可以设置的属性有：频率（Frequency）1FHz~999THz；占空比（DutyCyecle）1%~99%，设置脉冲保持时间与间歇时间之比（只对三角波和方波有效）；振幅（Amplitude）0~999kv；直流偏移量（Offset）；方波上升和下降时间设置（SetRise/FallTime），或称波形上升和下降沿的角度；3、瓦特表瓦特表用来测量电路的交流或直流功率，功率的大小是流过的电路的电流和电压的乘积，量纲为瓦特（原来量纲的意思就是单位啊，以前还一直弄不明白，那“无量纲”就是指“无单位”咯），瓦特表也能测量功率因数（PowerFactor），功率因数是电压和电流相位差角的余弦值。4、双踪示波器双踪示波器可以观察一路或两路信号随时间变化的波形，可以分析被测周期信号的幅值和频率，扫描可以在纳秒与秒之间的范围内选择。双踪示波器有4个连接端子：A通道输入、B通道输入、外触发端T和接地端G。注：若电路中已有接地端，示波器可以不接地！双踪示波器面板分几大模块组成：（1）时基（Timebase）它是设置输入信号X轴的扫描时间及信号显示方式的对话框其中，Scale（设置扫描时间），设置X轴上每刻度的时间值，信号频率越高，扫描时间就得调得越短。另外，以上设置必须在Y/T下才有效；Xposition（设置信号在X轴向德起始点），范围在-5.00~5.00；Y/T、Add、A/B和B/A（信号显示方式），·Y/T：显示信号波形是关于时间（X轴）的函数；·A/B、B/A：显示信号波形是关于B或A（X轴）通道的函数；·Add：显示信号为两通道信号相加值；（2）输入通道设置（Channel）它是设置输入通道Y轴的扫描电压及信号耦合的对话框，与时基一致部分，不再赘述！其中，Scale（设置扫描电压），设置每刻度的电压值；AC、0、DC（输入耦合设置）·AC耦合时只显示交流信号部分，（使用交流耦合显示模式，第一个周期的显示是不准确的）；·DC耦合时既显示交流信号又显示直流信号；注：在测量电路交流信号时，千万不要在示波器的测试笔上串联电容，因为这样仿真时将出错！（3）触发设置（Trigger）它是设置信号波形在示波器上的显示条件。其中，Edge（触发沿设置），从左至右分别为：在波形的上升沿到来时触发显示、在波形的下降沿到来时触发显示、由内部A通道触发沿触发、由内部B通道触发沿触发、由外部触发信号触发（Ext）。注：由外部触发信号触发（Ext）时，外部触发信号须与示波器接地端相连接！Level（触发电平设置），它是给输出入信号设置门槛，信号幅度达到触发电平时，示波器才开始扫描，设置范围为-0.001μV~999Kv.注：一个幅度很小的信号波形是不可能通过触发电平的，这时只能把触发电平设为Auto。Type（信号触发方式设置），Sing：触发信号电平达到触发电平门槛，示波器只扫描一次；Nor：触发信号电平只要达到触发电平门槛，示波器就扫描一次；Auto：如果是小信号或希望尽可能快地显示，选它；None：不选触发信号；（4）显示屏背景设置和存盘Reverse：显示屏背景在黑色和白色之间切换，但系统必须处在仿真状态下才有效；Save：保存仿真数据；5、四通道示波器四通道示波器和双踪示波器设置大致相同，不再赘述！6、伏安特性图示仪伏安特性图示仪是专门用于测量半导体器件的伏安特性的仪器。可以测量的器件有：二极管，三极管，MOS管。注：被测量的器件必须与整个电路断开，方能测量！SimulateParam：仿真参数按钮，单击它将出现仿真参数设置对话框；其中，·SourceName：**：要设置的参数名；·Start：设置扫描的起始电...
