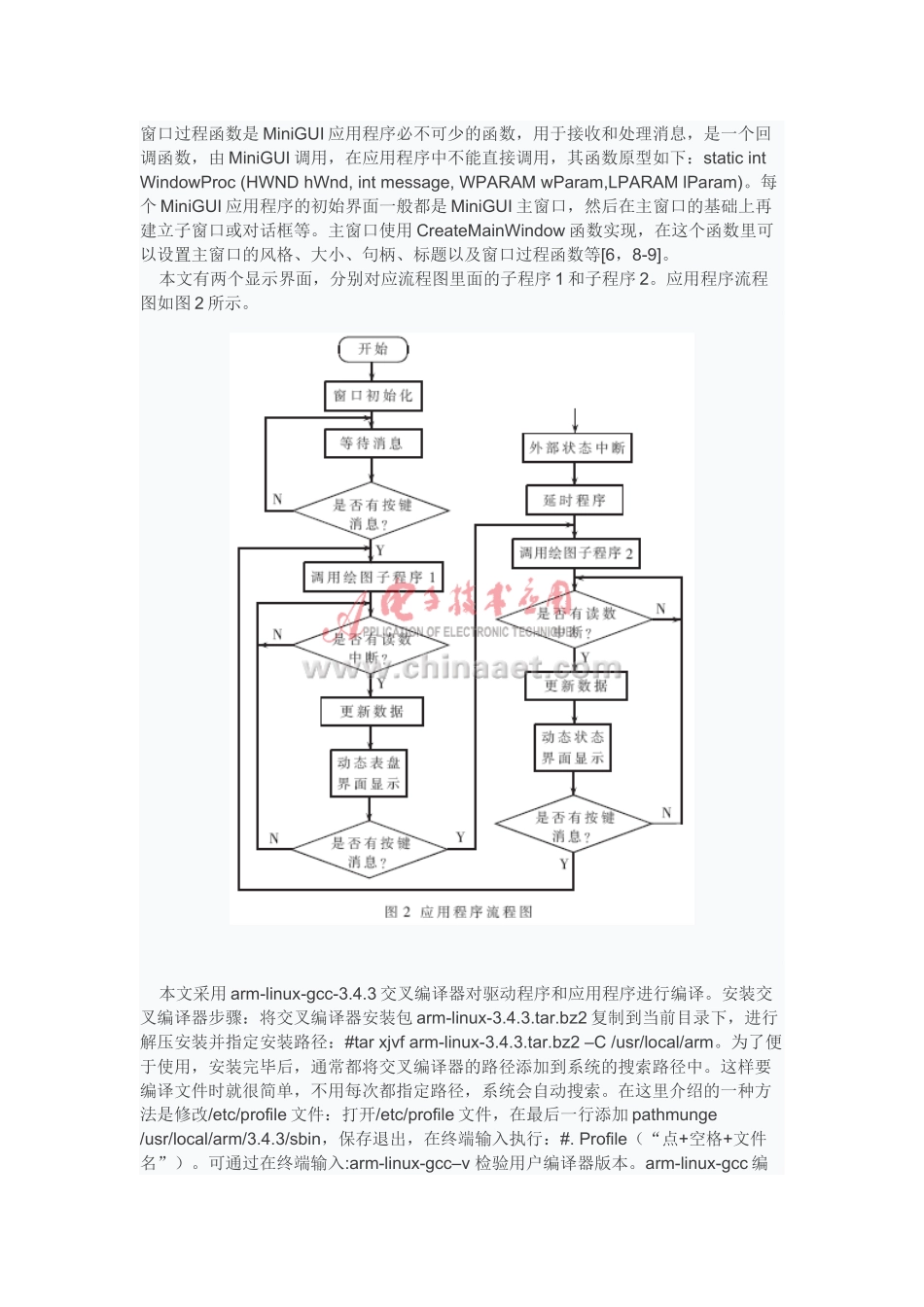

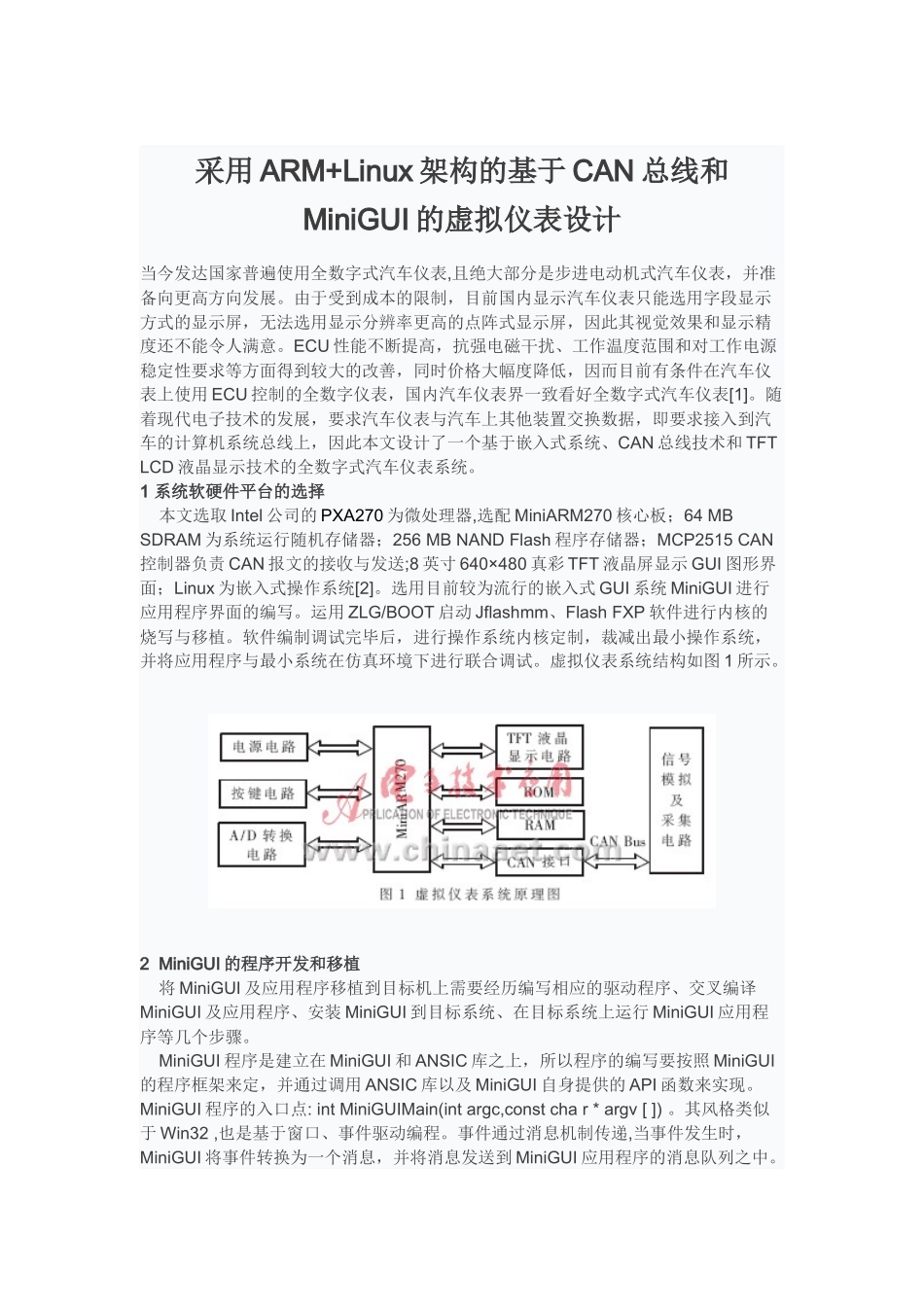

采用ARM+Linux架构的基于CAN总线和MiniGUI的虚拟仪表设计当今发达国家普遍使用全数字式汽车仪表,且绝大部分是步进电动机式汽车仪表，并准备向更高方向发展。由于受到成本的限制，目前国内显示汽车仪表只能选用字段显示方式的显示屏，无法选用显示分辨率更高的点阵式显示屏，因此其视觉效果和显示精度还不能令人满意。ECU性能不断提高，抗强电磁干扰、工作温度范围和对工作电源稳定性要求等方面得到较大的改善，同时价格大幅度降低，因而目前有条件在汽车仪表上使用ECU控制的全数字仪表，国内汽车仪表界一致看好全数字式汽车仪表[1]。随着现代电子技术的发展，要求汽车仪表与汽车上其他装置交换数据，即要求接入到汽车的计算机系统总线上，因此本文设计了一个基于嵌入式系统、CAN总线技术和TFTLCD液晶显示技术的全数字式汽车仪表系统。1系统软硬件平台的选择本文选取Intel公司的PXA270为微处理器,选配MiniARM270核心板；64MBSDRAM为系统运行随机存储器；256MBNANDFlash程序存储器；MCP2515CAN控制器负责CAN报文的接收与发送;8英寸640×480真彩TFT液晶屏显示GUI图形界面；Linux为嵌入式操作系统[2]。选用目前较为流行的嵌入式GUI系统MiniGUI进行应用程序界面的编写。运用ZLG/BOOT启动Jflashmm、FlashFXP软件进行内核的烧写与移植。软件编制调试完毕后，进行操作系统内核定制，裁减出最小操作系统，并将应用程序与最小系统在仿真环境下进行联合调试。虚拟仪表系统结构如图1所示。2MiniGUI的程序开发和移植将MiniGUI及应用程序移植到目标机上需要经历编写相应的驱动程序、交叉编译MiniGUI及应用程序、安装MiniGUI到目标系统、在目标系统上运行MiniGUI应用程序等几个步骤。MiniGUI程序是建立在MiniGUI和ANSIC库之上，所以程序的编写要按照MiniGUI的程序框架来定，并通过调用ANSIC库以及MiniGUI自身提供的API函数来实现。MiniGUI程序的入口点:intMiniGUIMain(intargc,constchar*argv[])。其风格类似于Win32,也是基于窗口、事件驱动编程。事件通过消息机制传递,当事件发生时，MiniGUI将事件转换为一个消息，并将消息发送到MiniGUI应用程序的消息队列之中。窗口过程函数是MiniGUI应用程序必不可少的函数，用于接收和处理消息，是一个回调函数，由MiniGUI调用，在应用程序中不能直接调用，其函数原型如下：staticintWindowProc(HWNDhWnd,intmessage,WPARAMwParam,LPARAMlParam)。每个MiniGUI应用程序的初始界面一般都是MiniGUI主窗口，然后在主窗口的基础上再建立子窗口或对话框等。主窗口使用CreateMainWindow函数实现，在这个函数里可以设置主窗口的风格、大小、句柄、标题以及窗口过程函数等[6，8-9]。本文有两个显示界面，分别对应流程图里面的子程序1和子程序2。应用程序流程图如图2所示。本文采用arm-linux-gcc-3.4.3交叉编译器对驱动程序和应用程序进行编译。安装交叉编译器步骤：将交叉编译器安装包arm-linux-3.4.3.tar.bz2复制到当前目录下，进行解压安装并指定安装路径：#tarxjvfarm-linux-3.4.3.tar.bz2–C/usr/local/arm。为了便于使用，安装完毕后，通常都将交叉编译器的路径添加到系统的搜索路径中。这样要编译文件时就很简单，不用每次都指定路径，系统会自动搜索。在这里介绍的一种方法是修改/etc/profile文件：打开/etc/profile文件，在最后一行添加pathmunge/usr/local/arm/3.4.3/sbin，保存退出，在终端输入执行：#.Profile（“点+空格+文件名”）。可通过在终端输入:arm-linux-gcc–v检验用户编译器版本。arm-linux-gcc编译出来的程序，不能在PC机上运行，必须下载到ARM系统中才能运行。MiniGUI在Linux系统中有两种运行模式：fbcon（FrameBufferConsole）和qvfb（QtVirtualFrameBuffer）。fbcon在控制台下运行，这种模式下不能开Linux的X图形界面。qvfb则是带帧缓冲的虚拟控制台，MiniGUI程序在qvfb中运行就像图形界面下的终端(Terminal)中运行命令一样。通过对gal_engine赋值来设置运行模式。3信号采集电路CAN总线的智能节点一般由主控制器、CAN总线控制器、CAN总线驱动器以及具体的功能单元组成。主控制器用来通过访问CAN总线控制器来实现对CAN总线的访问。CAN总线控...
