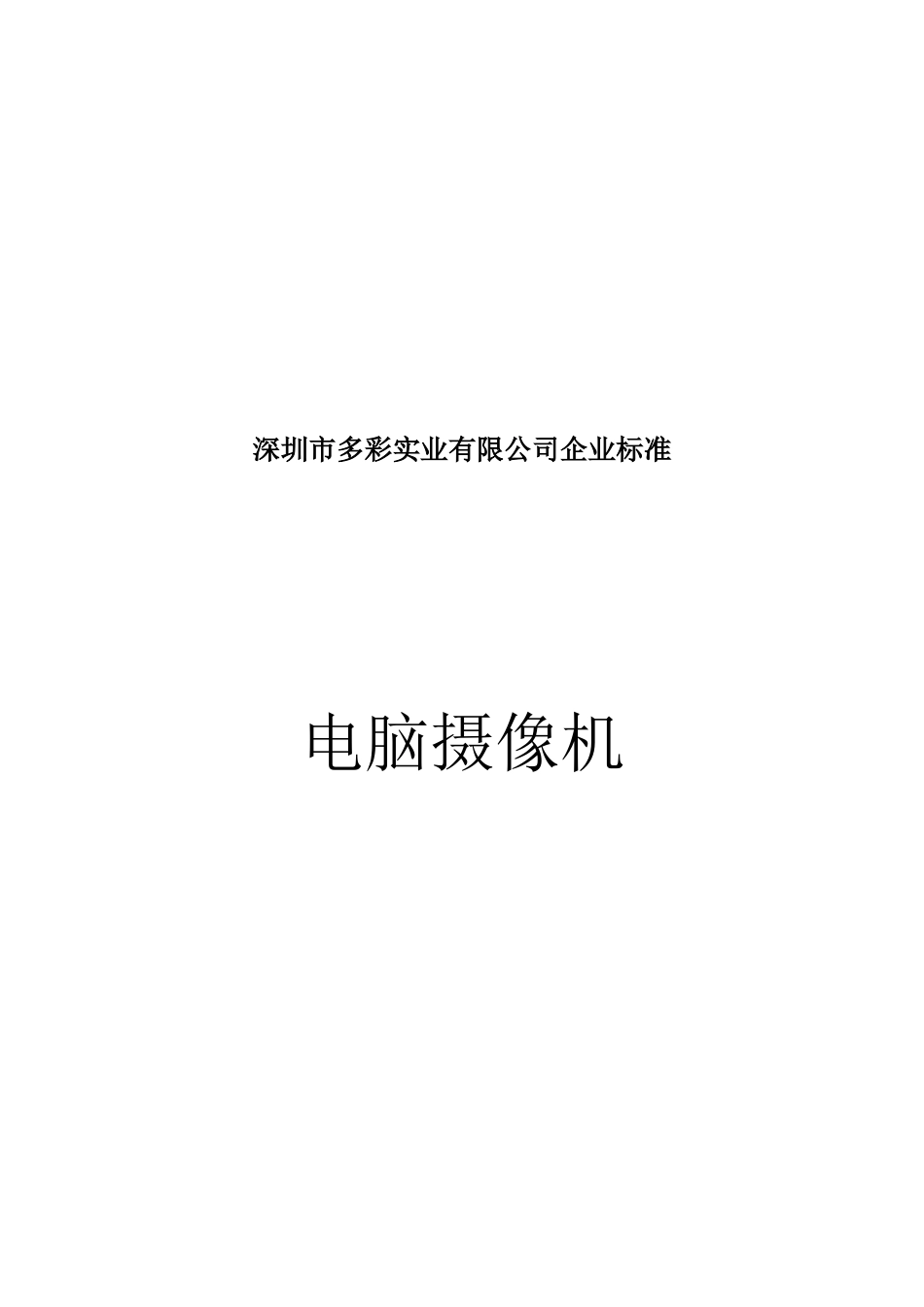

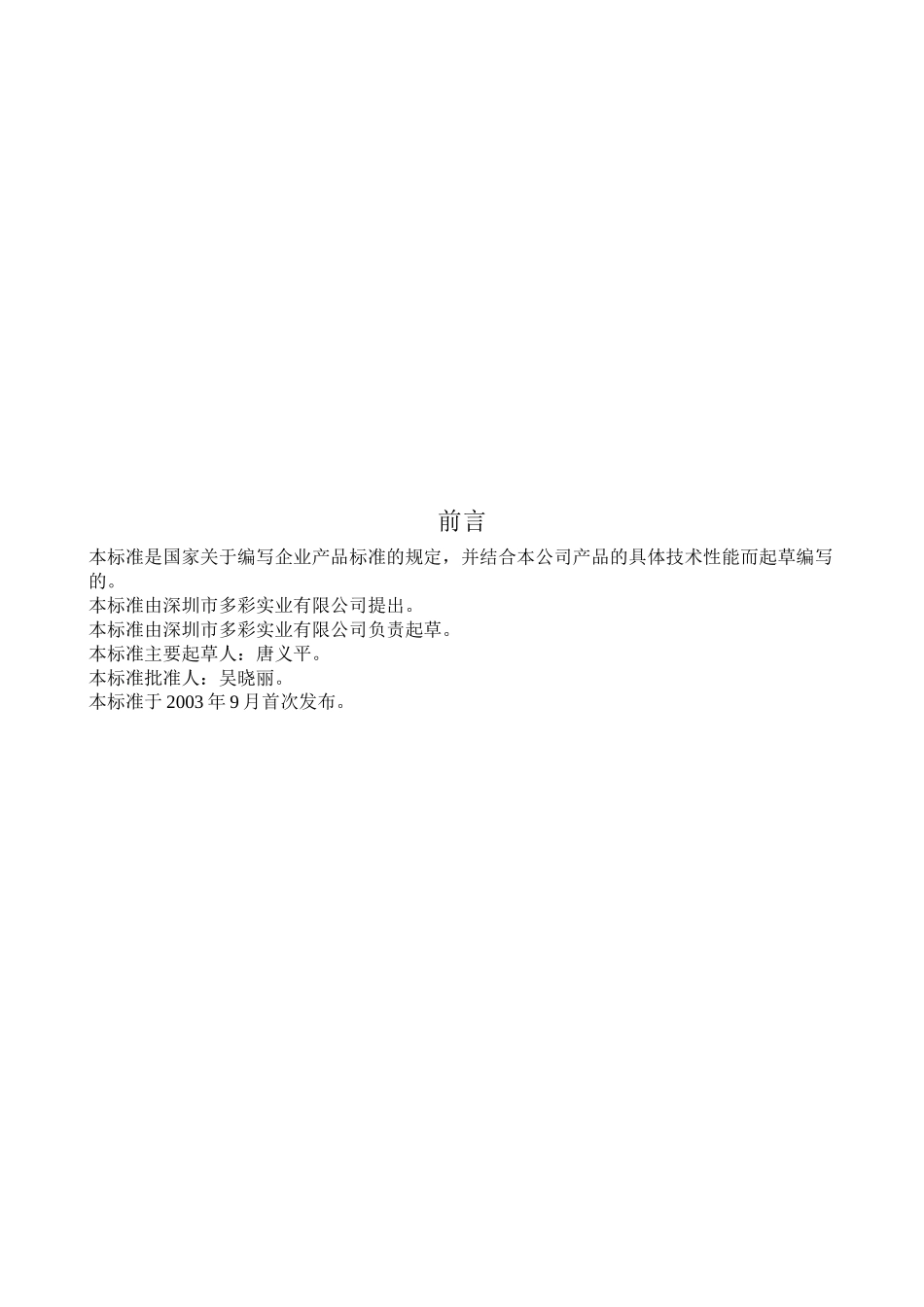

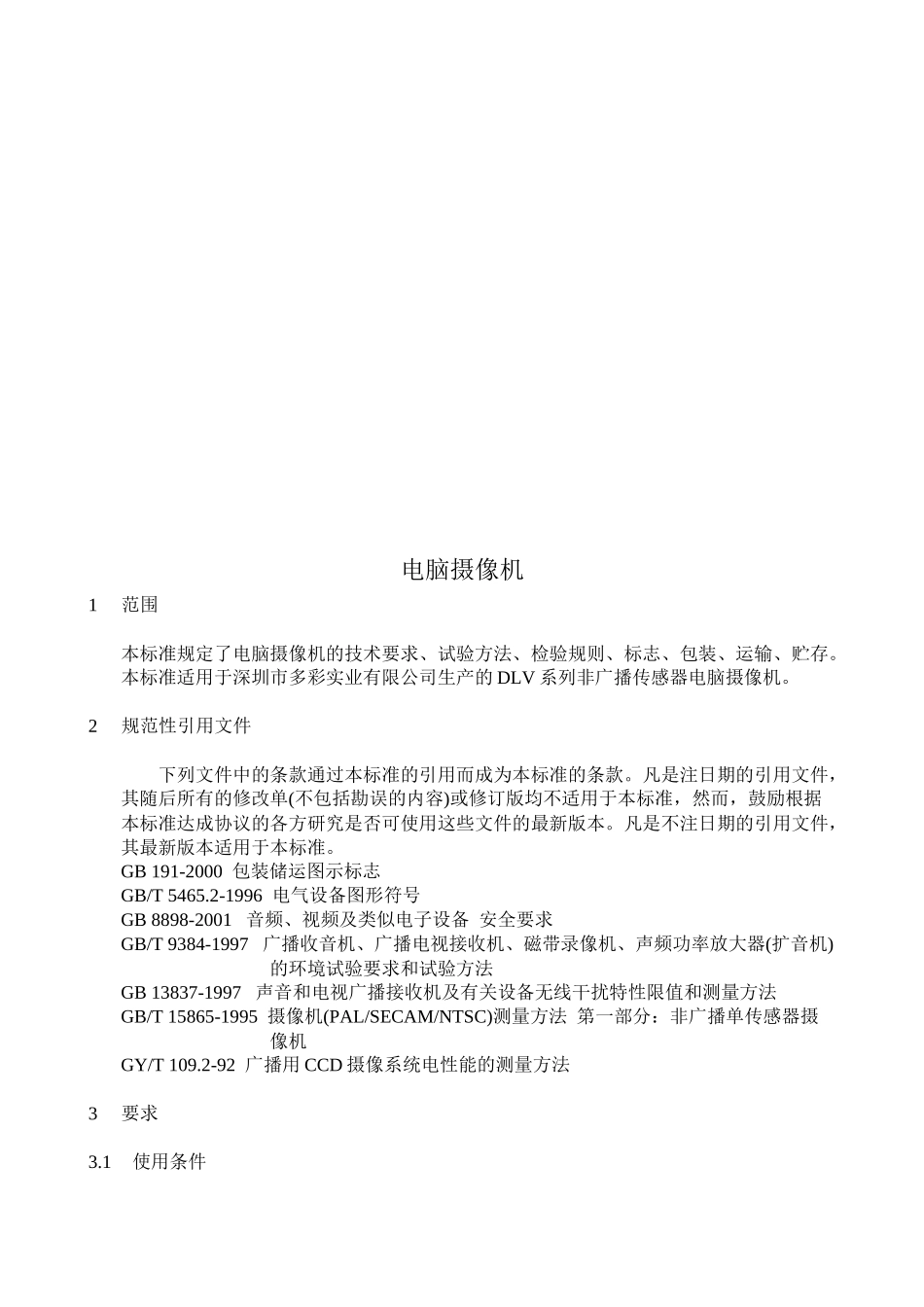

深圳市多彩实业有限公司企业标准电脑摄像机前言本标准是国家关于编写企业产品标准的规定，并结合本公司产品的具体技术性能而起草编写的。本标准由深圳市多彩实业有限公司提出。本标准由深圳市多彩实业有限公司负责起草。本标准主要起草人：唐义平。本标准批准人：吴晓丽。本标准于2003年9月首次发布。电脑摄像机1范围本标准规定了电脑摄像机的技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于深圳市多彩实业有限公司生产的DLV系列非广播传感器电脑摄像机。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB191-2000包装储运图示标志GB/T5465.2-1996电气设备图形符号GB8898-2001音频、视频及类似电子设备安全要求GB/T9384-1997广播收音机、广播电视接收机、磁带录像机、声频功率放大器(扩音机)的环境试验要求和试验方法GB13837-1997声音和电视广播接收机及有关设备无线干扰特性限值和测量方法GB/T15865-1995摄像机(PAL/SECAM/NTSC)测量方法第一部分：非广播单传感器摄像机GY/T109.2-92广播用CCD摄像系统电性能的测量方法3要求3.1使用条件a)环境温度：-10℃～50℃；b)相对湿度：15%～90%；c)大气压力：86kPa～106kPad)电源：DC5V，80mA(USB接口提供)。3.2外观质量及结构要求3.2.1产品外观应整洁，表面不应有明显的凹痕、划伤、裂缝、变形、毛刺、霉斑等缺陷；表面涂层不应起泡、龟裂、脱落；金属零件不应锈蚀及其他机械损伤，灌注物不应外溢。3.2.2说明功能的文字、图形符号应清晰、端正、牢固。图形符号应符合GB/T5465.2的规定。3.2.3零部件应紧固无松动，结构应有足够的机械稳定性。3.3电、光性能要求电、光性能要求见表1。表1序号电光性能参数要求单位1水平分辨率中心≥300TVL2最低照度2.5(F1.8，S/N＞38DB)Lx3信噪比≥48(不加弘，AGC关闭)Db4最大帧速30帧/S5灰度系数0.456图像格式160×120，320×240，640×4807数据格式RGB24，I4208接口界面USB1.19快门速度电脑设置，自动10AGC电脑设置，自动11白平衡电脑设置，自动12功耗0.43.4安全要求应符合GB8898相适应条款的规定。3.5电磁兼容要求无线电干扰限值应符合GB/T13837的规定3.6环境适应性要求应符合GB/T9384的要求。4试验方法4.1外观质量及结构检验用目测及操作检查4.2电、光性能检测4.2.1测量条件：a)允许用透射式测试图代替反射式测试图，但在有疑问的情况下，应使用反射式测试图。b)摄像条件：反射式测试图：图的照度为：2000lx±20lx；色温为：3100K±100K；透射式测试图：图面亮度不作规定；色温为：3100K±100K；c)摄像机拍摄测试图时，要使箭头限定的边框与监视器上在欠扫描方式下所显示的图像边缘刚好一致。4.2.2测试方法：按GB/T15858和GY/T109.2规定的方法进行。4.3安全性能检验按GB8898相适应条款的规定进行。4.4电磁兼容检测按GB13837规定的方法进行。4.5环境适应性检测按GB/T9384规定的方法进行。试验后外观质量、结构及电、光性能的检测，技术标准的要求。5检验规则5.1检验的分类：a)出厂检验；b)型式检验。5.2检验项目出厂和型式检验的项目见表2。表2序号检验项目要求出厂检验型式检验1外观质量及结构3.2√√2电、光性能3.3√a√3安全性能3.4√4电磁兼容3.5√5环境适应性3.6√a:也可进行抽检。5.3出厂检验5.3.1每台产品出厂时，都必须进行出厂，合格后方可出厂。5.3.2出厂检验时，若有任一项通不过，应停止检验，查明原因，改进后再行检验。若仍有任一项不合格，则判该产品不合格。5.4型式检验5.4.1有下列情形之后时，应进行型式检验：a)产品设计定型和投产定型时；b)设计、工艺、原材料及元器件有较大变化而影响产品性能时；c)长期停产后恢复生产时；d)出厂检验与上次型式检验差别较大时；e)合同规定或国家质监部门要求时；f)正常生产时，应定期(半年或一年)进行一次。5.4.2型式检验应从出厂合格品中随机抽取不少于3台进行。5.4.3检验中如有任一项有问...
