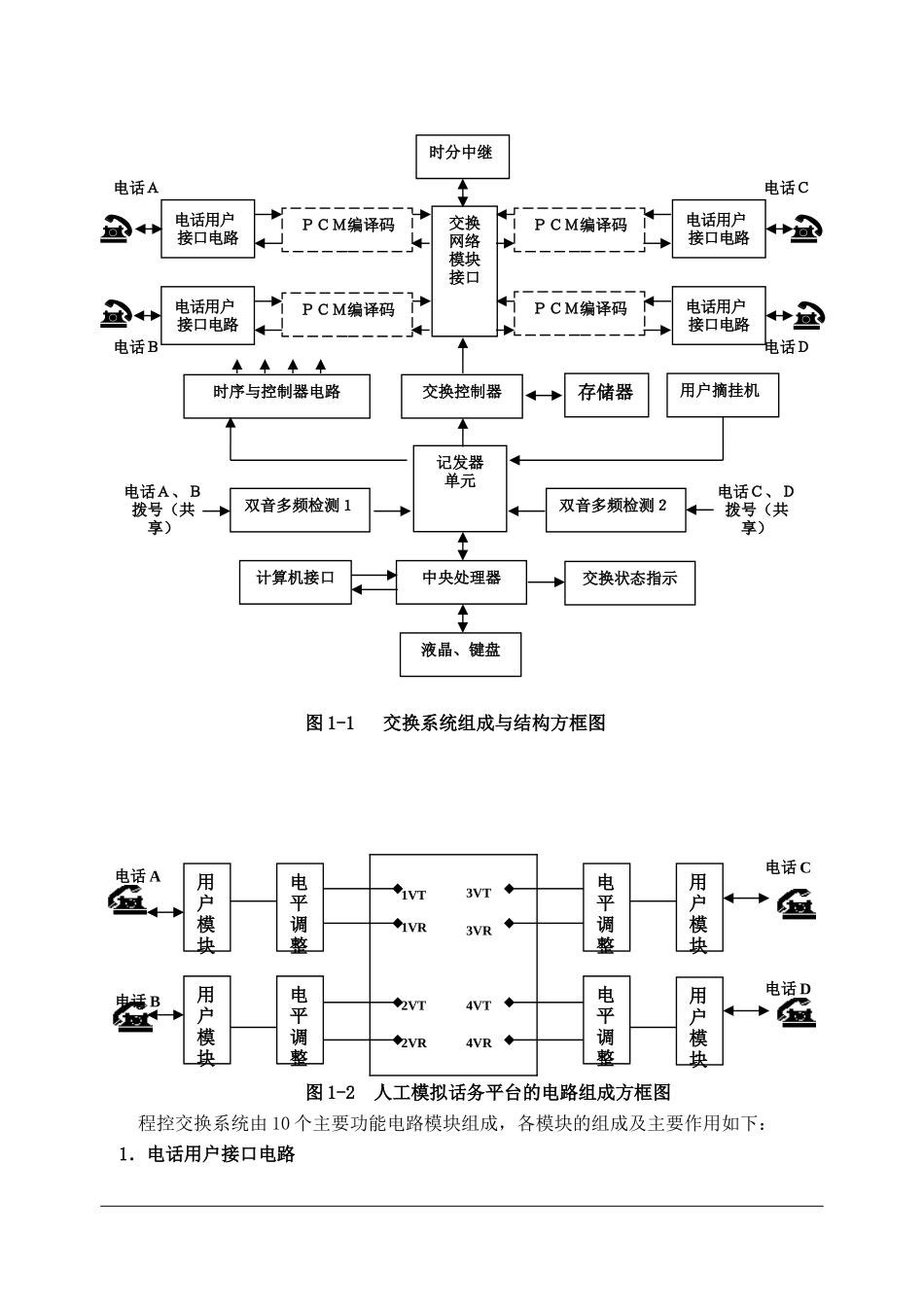

宁波大学信息科学与工程学院[现代交换原理实验教程]User2013/11/18目录目录..........................................................................................................2实验一交换系统组成与结构实验.........................................................3实验二用户话路PCM编译码及DTMF接受与检测实验..................7实验三空分交换（MT8816）实验.....................................................10实验四时分交换（MT8980、CPLD及DSP）实验..........................12实验五综合实验——电话会议功能开发...........................................21附录1数字交换网络芯片MT8980介绍.............................................30实验一交换系统组成与结构实验一、实验目的1、熟悉交换系统的组成与结构，为以后的实验打基础。2、全面了解用户接口电路的作用及实现方法。3、熟悉常用信号音及铃流信号的技术要求及测量方法。二、实验原理图1-1是程控交换实验系统方框图。图1-1交换系统组成与结构方框图图1-2人工模拟话务平台的电路组成方框图程控交换系统由10个主要功能电路模块组成，各模块的组成及主要作用如下：1．电话用户接口电路ＰＣＭ编译码ＰＣＭ编译码ＰＣＭ编译码ＰＣＭ编译码时分中继交换网络模块接口电话用户接口电路电话用户接口电路电话用户接口电路电话用户接口电路电话Ａ电话Ｂ电话Ｃ电话Ｄ记发器单元交换控制器中央处理器液晶、键盘双音多频检测１双音多频检测２计算机接口存储器电话Ａ、Ｂ拨号（共享）电话Ｃ、Ｄ拨号（共享）时序与控制器电路用户摘挂机交换状态指示人工交换单元用户模块用户模块用户模块用户模块电平调整电平调整电平调整电平调整1VT1VR2VT2VR3VT3VR4VT4VR电话A电话D电话C电话B提供了４路电话用户接口电路，其中电话D设计成可插拔的模块结构。用户接口电路使用的主芯片为PBL38710，可实现馈电（B）、二/四线变换（H），摘挂机检测（S）和铃流驱动（R）等功能。另外，用户接口电路对发送信号可进行放大、衰减调节。四路电话的呼叫号码分别为48、49、68、69。图1-3模拟用户线接口功能框图2．编译码和滤波器C(Codec&Filters)使用的主芯片为TP3057，主要实现单路语音的语音滤波、PCM编译码功能。3．双音多频（DTMF）检测电路使用的主芯片为MT8870，DTMF接收器先经高、低群带通滤器进行fL/fH区分，然后过零检测、比较，得到相应于DTMF的两路fL、fH信号输出。该两路信号经译码、锁存、缓冲，恢复成对应于16种DTMF信号的4比特二进制码（D1～D4），再送给记发器进行号码识别以便控制交换网络接通被叫用户话路。电话A，B共享一路DTMF检测器，电话C，D共享另一路DTMF检测器。PBL38710TP3057测试总线振铃控制信号用户线状态信号铃流发生器馈电电源模拟用户线过压保护电路测试开关振铃继电器馈电电路混合电路编码器解码器低通平衡网络低通发送码流接收码流(编码信号)ab输入电路高频组带通滤波器过零检测器码变换锁存与缓冲过零检测器低频组带通滤波器信号输入D1D2D3D4图1-4典型DTMF接收器原理框图4．信令处理器和记发器电路（中央处理器）它是U101（AVR单片机）及外围电路构成，在系统软件的作用下，完成键盘扫描和液晶显示、工作状态指示和接收计算机数据。同时完成对话机状态的监视、信号音及铃流输出控制、电话号码的识别、交换命令发送等功能。具体叙述如下：（1）用户状态检测电路：接收各个用户线接口电路输出的用户状态检测信号DETX（X是话路的序号），可以是A、B、C、D，例如DETA是第一话路的用户状态检测信号（下面文字说明中标号的X含义与此处相同），信号直接送入CPU的PE口，以识别主、被叫用户的摘挂机状态。（2）电话用户信令音控制电路：主要由单片机U101及电子开关CD4066组成，在单片机U101的作用下，分别分时地将上述EPM240产生拨号音、忙音、回铃音等三种信号通过电子开关CD4066送入主叫用户。（3）铃流控制电路：自动交换时，在单片机U101作用下，EPM240输出的铃流音信号（RING），由PBL38710提升铃流信号电压，使其有效值达到75V左右，送往电话机。（4）DTMF接收控制电路：当MT8870收到电...
