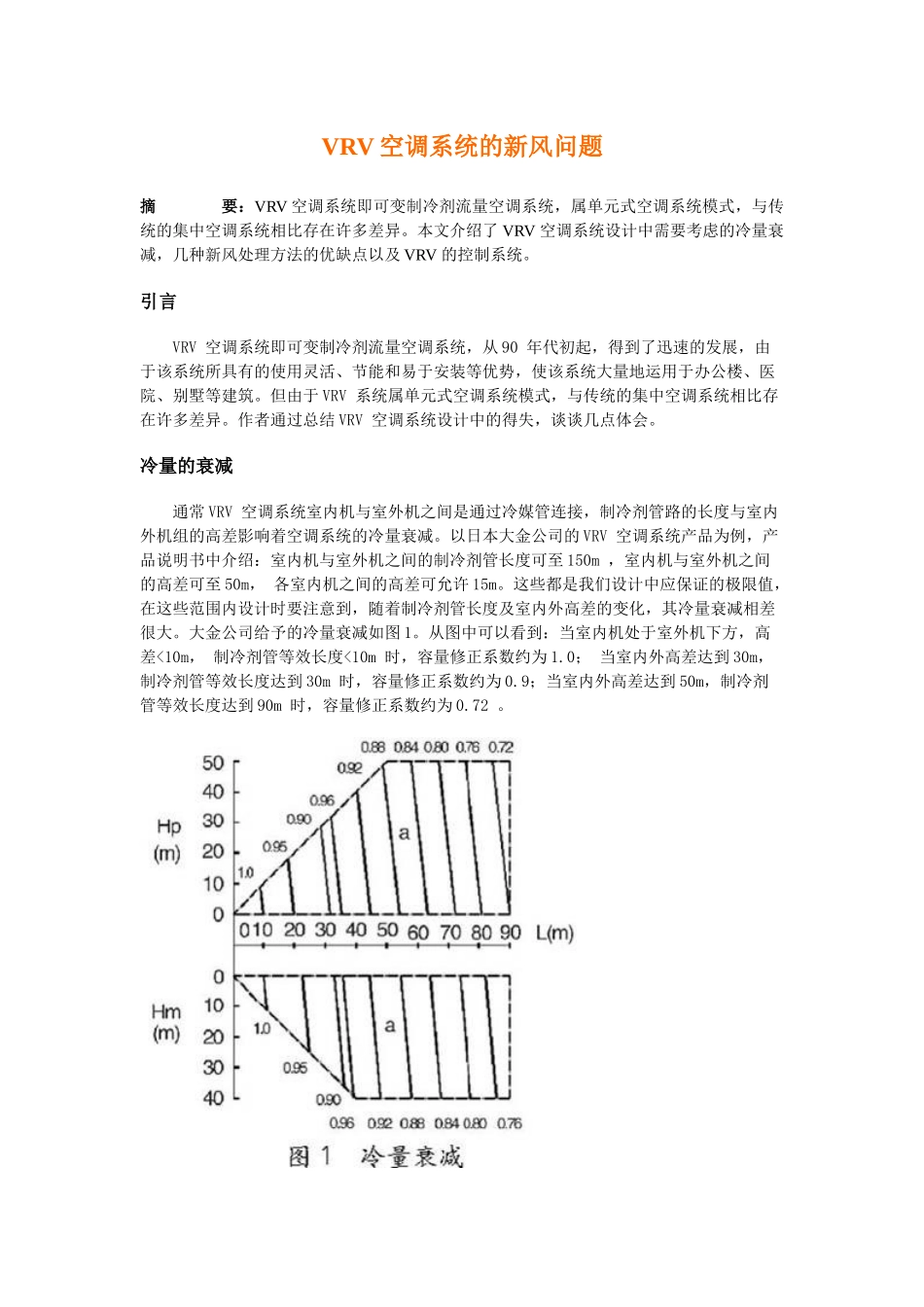

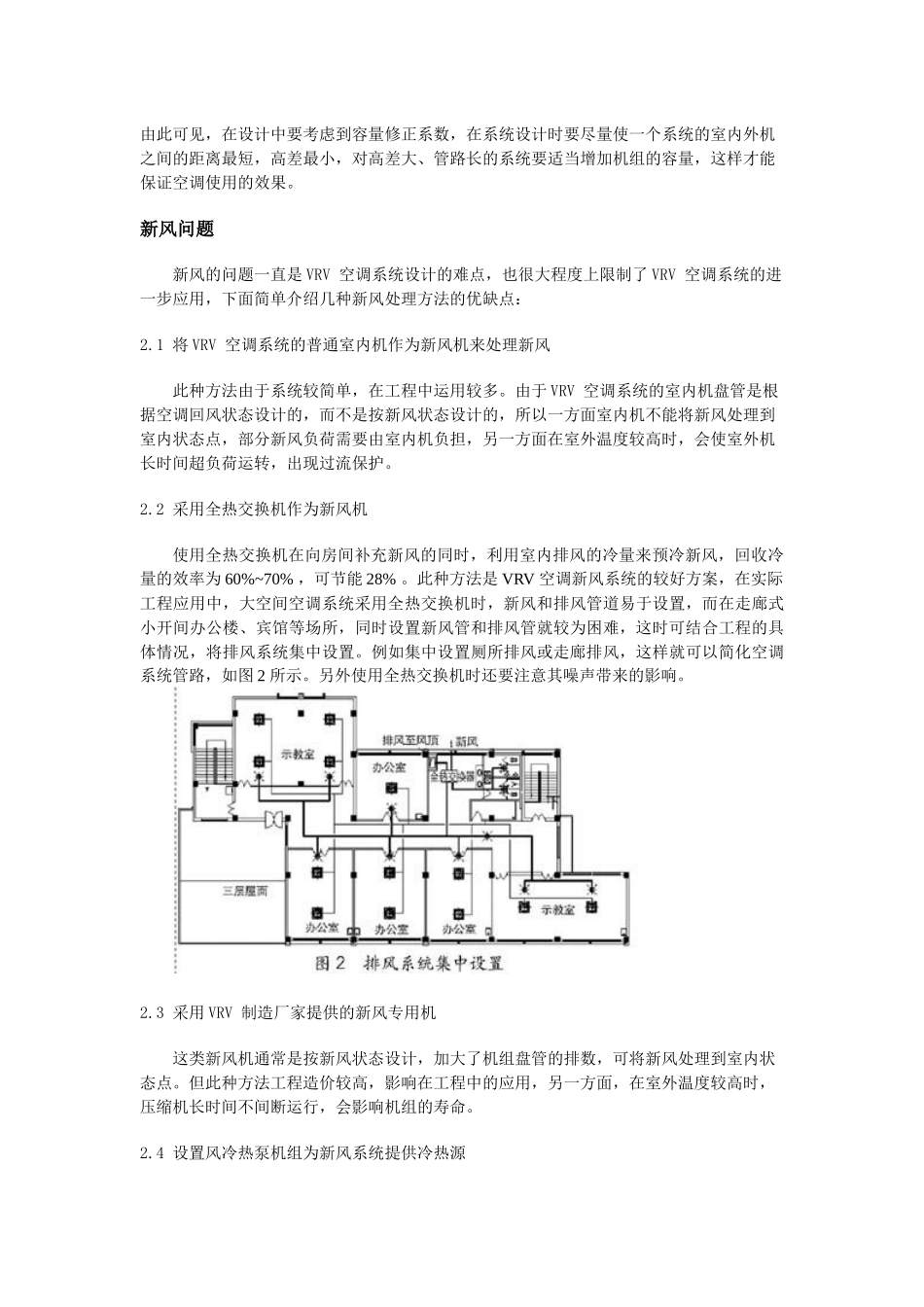

VRV空调系统的新风问题摘要：VRV空调系统即可变制冷剂流量空调系统，属单元式空调系统模式，与传统的集中空调系统相比存在许多差异。本文介绍了VRV空调系统设计中需要考虑的冷量衰减，几种新风处理方法的优缺点以及VRV的控制系统。引言VRV空调系统即可变制冷剂流量空调系统，从90年代初起，得到了迅速的发展，由于该系统所具有的使用灵活、节能和易于安装等优势，使该系统大量地运用于办公楼、医院、别墅等建筑。但由于VRV系统属单元式空调系统模式，与传统的集中空调系统相比存在许多差异。作者通过总结VRV空调系统设计中的得失，谈谈几点体会。冷量的衰减通常VRV空调系统室内机与室外机之间是通过冷媒管连接，制冷剂管路的长度与室内外机组的高差影响着空调系统的冷量衰减。以日本大金公司的VRV空调系统产品为例，产品说明书中介绍：室内机与室外机之间的制冷剂管长度可至150m，室内机与室外机之间的高差可至50m，各室内机之间的高差可允许15m。这些都是我们设计中应保证的极限值，在这些范围内设计时要注意到，随着制冷剂管长度及室内外高差的变化，其冷量衰减相差很大。大金公司给予的冷量衰减如图1。从图中可以看到：当室内机处于室外机下方，高差<10m，制冷剂管等效长度<10m时，容量修正系数约为1.0；当室内外高差达到30m，制冷剂管等效长度达到30m时，容量修正系数约为0.9；当室内外高差达到50m，制冷剂管等效长度达到90m时，容量修正系数约为0.72。由此可见，在设计中要考虑到容量修正系数，在系统设计时要尽量使一个系统的室内外机之间的距离最短，高差最小，对高差大、管路长的系统要适当增加机组的容量，这样才能保证空调使用的效果。新风问题新风的问题一直是VRV空调系统设计的难点，也很大程度上限制了VRV空调系统的进一步应用，下面简单介绍几种新风处理方法的优缺点：2.1将VRV空调系统的普通室内机作为新风机来处理新风此种方法由于系统较简单，在工程中运用较多。由于VRV空调系统的室内机盘管是根据空调回风状态设计的，而不是按新风状态设计的，所以一方面室内机不能将新风处理到室内状态点，部分新风负荷需要由室内机负担，另一方面在室外温度较高时，会使室外机长时间超负荷运转，出现过流保护。2.2采用全热交换机作为新风机使用全热交换机在向房间补充新风的同时，利用室内排风的冷量来预冷新风，回收冷量的效率为60%~70%，可节能28%。此种方法是VRV空调新风系统的较好方案，在实际工程应用中，大空间空调系统采用全热交换机时，新风和排风管道易于设置，而在走廊式小开间办公楼、宾馆等场所，同时设置新风管和排风管就较为困难，这时可结合工程的具体情况，将排风系统集中设置。例如集中设置厕所排风或走廊排风，这样就可以简化空调系统管路，如图2所示。另外使用全热交换机时还要注意其噪声带来的影响。2.3采用VRV制造厂家提供的新风专用机这类新风机通常是按新风状态设计，加大了机组盘管的排数，可将新风处理到室内状态点。但此种方法工程造价较高，影响在工程中的应用，另一方面，在室外温度较高时，压缩机长时间不间断运行，会影响机组的寿命。2.4设置风冷热泵机组为新风系统提供冷热源此种方法是将新风系统与VRV系统分开，新风系统用冷热水系统，这样就确保了新风系统的风量和冷量。在较大的工程特别是带有公共部分的裙房工程较为合理，这类工程主楼设置VRV空调系统，裙房空调及主楼新风系统的冷热源由风冷热泵机组提供，这样也降低了工程造价。但此种方法采用了2种空调系统，在运行管理上较为繁琐，没有充分体现VRV空调系统灵活、节能的特点。2.5利用直接蒸发式风管空调机、屋顶机作为新风机此类方法和第1种方法，即用普通VRV空调系统室内机作为新风机的原理是一样的，也存在供冷不足，以及主机超负荷运转的问题,严重时甚至会出现烧机现象。VRV空调系统的控制VRV空调系统的控制系统较为灵活方便，系统可配有各种遥控器（有线或无线、简易遥控器、宾馆遥控器、集中遥控器等），另外还有扩展转换器，可以集中控制64个不同组合，多达1024台空调机，此外还有楼宇管理系统。在设计时可按照要求选用不同的控制方法，工程实例中往往为了减少工程造价而不注重...
