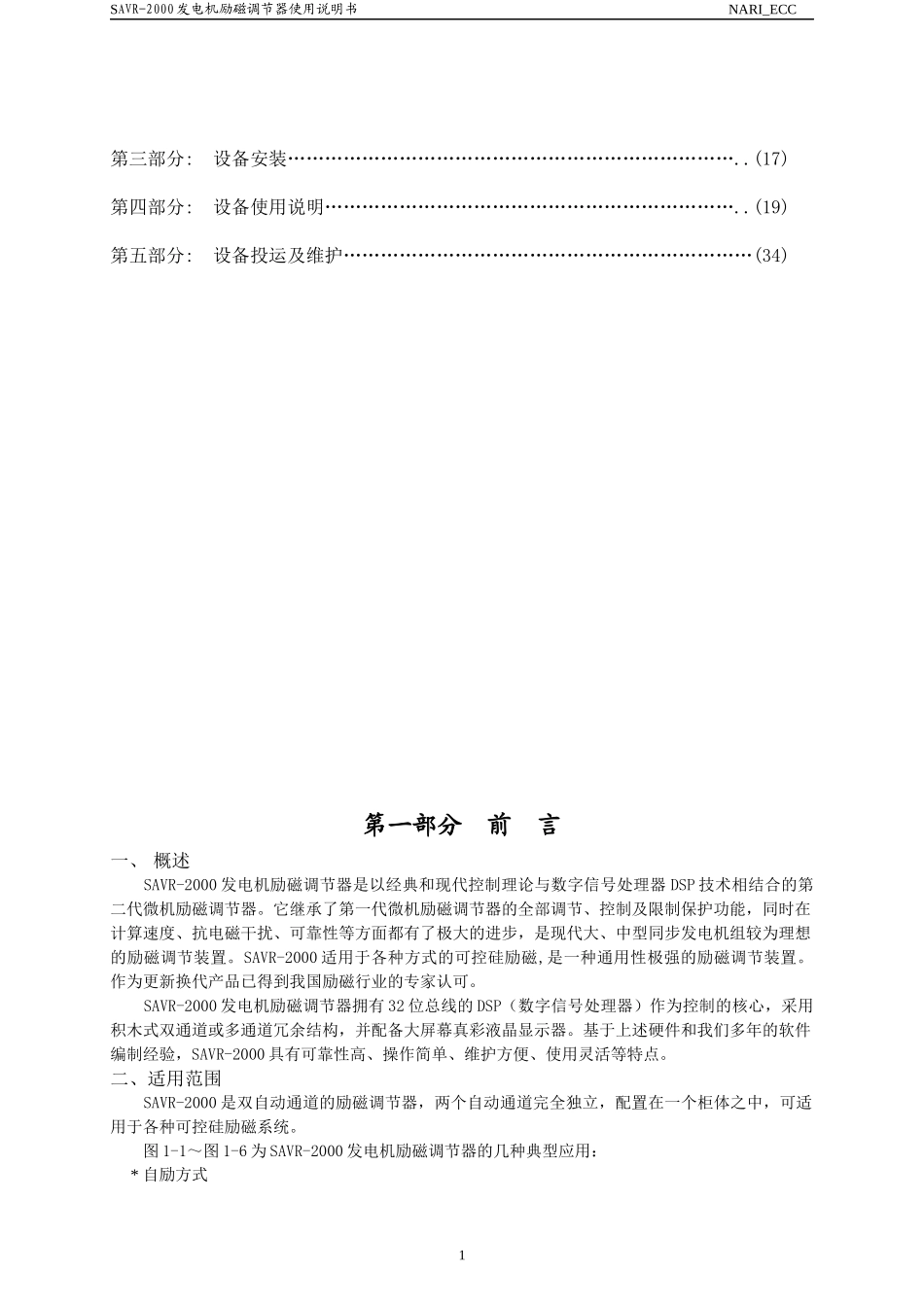

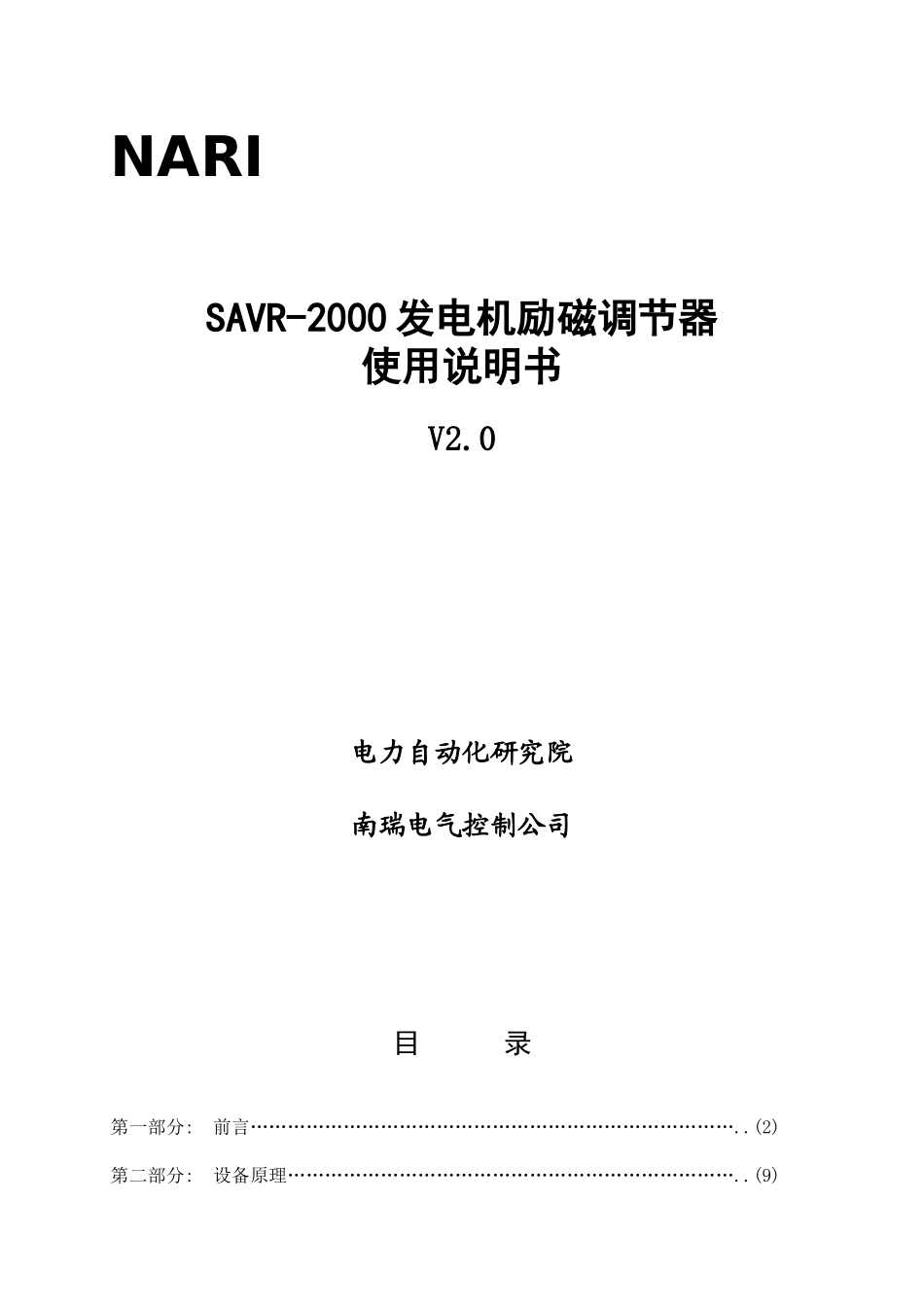

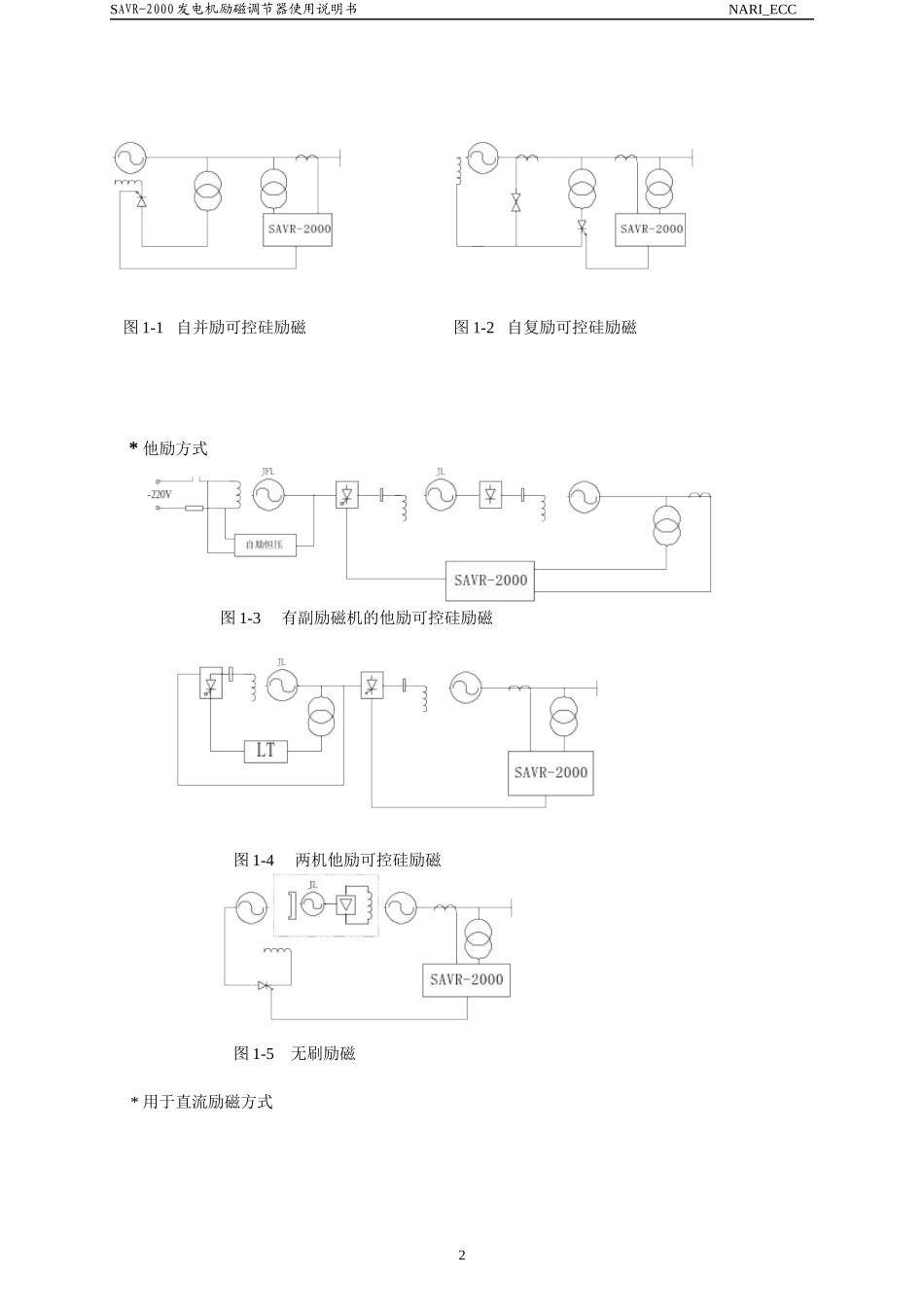

NARISAVR-2000发电机励磁调节器使用说明书V2.0电力自动化研究院南瑞电气控制公司目录第一部分:前言……………………………………………………………………..(2)第二部分:设备原理………………………………………………………………..(9)SAVR-2000发电机励磁调节器使用说明书NARI_ECC第三部分:设备安装………………………………………………………………..(17)第四部分:设备使用说明…………………………………………………………..(19)第五部分:设备投运及维护…………………………………………………………(34)第一部分前言一、概述SAVR-2000发电机励磁调节器是以经典和现代控制理论与数字信号处理器DSP技术相结合的第二代微机励磁调节器。它继承了第一代微机励磁调节器的全部调节、控制及限制保护功能，同时在计算速度、抗电磁干扰、可靠性等方面都有了极大的进步，是现代大、中型同步发电机组较为理想的励磁调节装置。SAVR-2000适用于各种方式的可控硅励磁,是一种通用性极强的励磁调节装置。作为更新换代产品已得到我国励磁行业的专家认可。SAVR-2000发电机励磁调节器拥有32位总线的DSP（数字信号处理器）作为控制的核心，采用积木式双通道或多通道冗余结构，并配备大屏幕真彩液晶显示器。基于上述硬件和我们多年的软件编制经验，SAVR-2000具有可靠性高、操作简单、维护方便、使用灵活等特点。二、适用范围SAVR-2000是双自动通道的励磁调节器，两个自动通道完全独立，配置在一个柜体之中，可适用于各种可控硅励磁系统。图1-1～图1-6为SAVR-2000发电机励磁调节器的几种典型应用：*自励方式1SAVR-2000发电机励磁调节器使用说明书NARI_ECC图1-1自并励可控硅励磁图1-2自复励可控硅励磁*他励方式图1-3有副励磁机的他励可控硅励磁图1-4两机他励可控硅励磁图1-5无刷励磁*用于直流励磁方式2SAVR-2000发电机励磁调节器使用说明书NARI_ECC图1-6连续型直流机励磁方式三、主要特点1．多种运行方式SAVR2000正常运行为主调节通道输出脉冲控制可控硅，从调节通道处于热备用状态。从通道跟踪主通道的调节角度值及控制给定值，从通道输出脉冲被阻断在主/从切换输出之前。主/从通道可实现手动/故障切换。2．可靠性高2．1先进的表贴（SMT）工艺：SAVR-2000发电机励磁调节器采用先进的表面贴装集成芯片，在机械结构上采用全封闭无风扇结构，由柜体、插箱、插件屏蔽板构成了三重防护，提高了装置整体的可靠性。2．2先进的测量方式：在一个周期内（20ms）对三相定子电压及三相定子电流进行多点交流采样，并由软件实时计算出有功功率、无功功率及定子电压、电流的有效值。因而响应速度快，测量精度不受波形影响。2．3高集成度的接口电路：SAVR-2000发电机励磁调节器以大规模可编程器件为外部接口电路，将脉冲形成及检测、频率与相位检测、A/B套切换等功能全部集成在一片大规模可编程器件中。提高了装置整体的可靠性。2．4分布式隔离电源：SAVR-2000发电机励磁调节器采用了分布式隔离电源。整个装置电源分为主机电源（+5V）、模拟量电源（+12V与-12V）；脉冲电源，脉冲检测电源，开出量电源，开入量电源（2路）。各部分相互隔离。提高了装置整体的可靠性。2．5电磁兼容技术：为加强装置的电磁兼容能力，SAVR-2000发电机励磁调节器在总体及局部设计上采用了多种措施，成为首家通过电磁兼容测试的励磁调节类电子装置。能够抵御±2500V传导瞬变干扰、±8000V静电放电干扰及10V/M的空间电磁辐射。2．6严格的质量保证体系:南瑞电控公司自1997年通过ISO9001质量体系认证以来,建立并完善了一套严格的质量保证体系,从生产的角度提高了装置整体的可靠性。3．可操作性强3．1软面板技术：SAVR-2000发电机励磁调节器采用了软面板技术，运用三维汉字图形界面，同时具备模拟显示及数字显示，操作相当简单，满足了新老运行人员的需要。3．2在线帮助系统：SAVR-2000发电机励磁调节器在运行监控软件系统中置入了在线帮助。当鼠标移至屏幕上任何一个可操作位置时，软件系统将随即弹出该项操作的意义、方法以及可能产生的后果，供操作人员参考。4．可维护性好4．1故障定位专家系统：SAVR-2000型发电机励磁调节器采用了人化设...
