环氧树脂固化剂固化条件及配方VIP免费

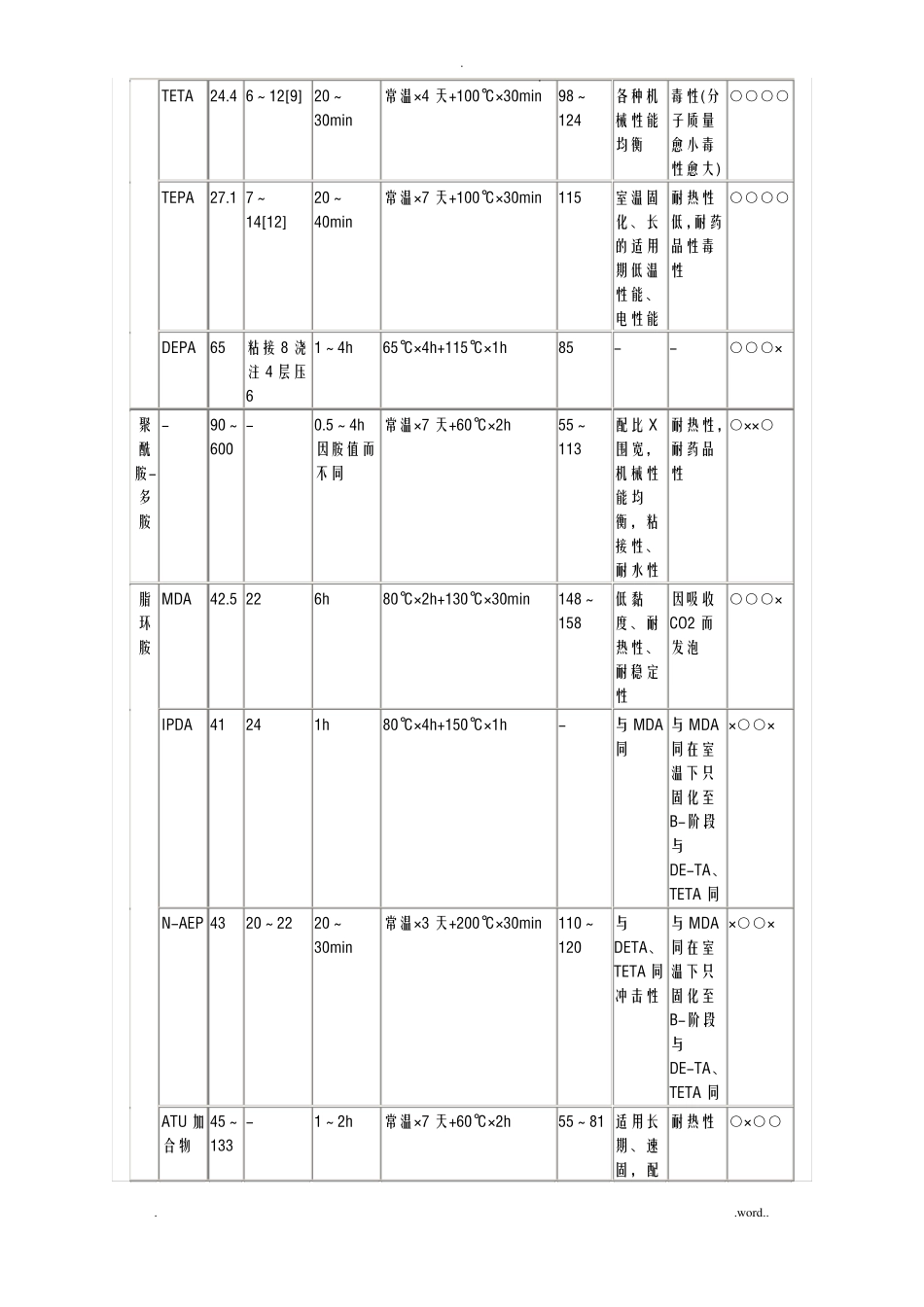

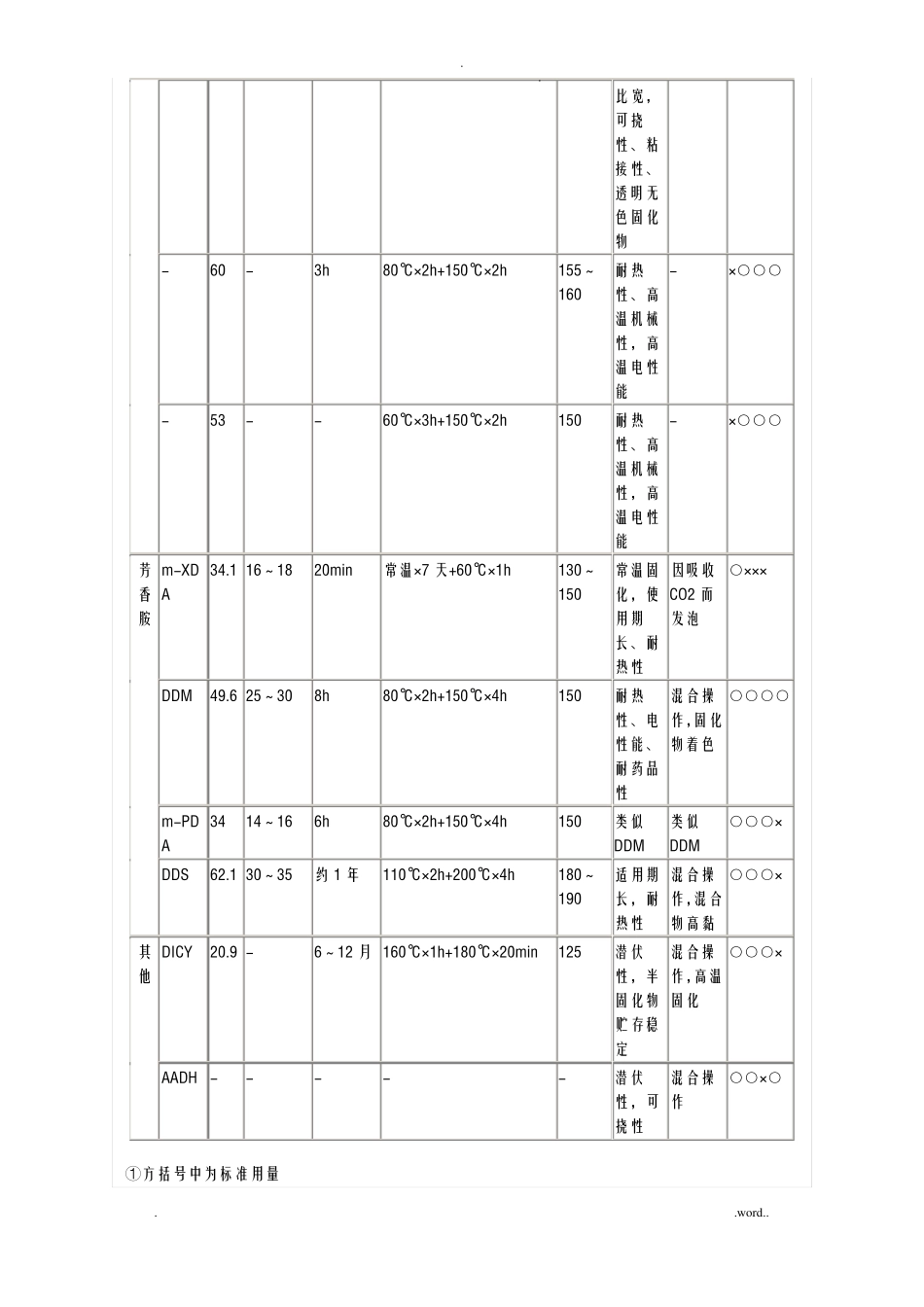

..环氧树脂固化剂固化条件及配方(一)表1-1多胺固化剂的性质类别脂肪胺名称二乙烯三胺三乙烯四胺四乙烯五胺略称DETATETATEPA密度/g·ml室温状态-1黏度/Pa·s0.0050.0190.001-------熔点/℃0.9540.981.00---液态液态液态液态液态二乙氨基丙胺DEPA乙二胺聚酰胺-多胺-EDA-基于胺值不半固态(胺值-同，可由半固90)液态1.0～态至液态2.5〔胺值600〕0.0190.018------脂环族孟烷二胺MDA-0.924-液态液态液态液态异佛尔酮二胺IPDAN-氨乙基哌嗪N-AEP基)-2,4,8,10-四氧杂螺十一烷加合物脂肪族双(4-胺基-3--甲基环己基)甲烷双(4-胺基环己-基)甲烷芳香族间苯二甲胺甲烷二氨基二苯基DDS砜间苯二胺其他双氰胺m-PDADICYm-XDA3,9-双(3-胺丙ATU加合物-0.945液态因加合物种类而异-0.951.051.051.330.95--固态0.0640-8917562207～210180结晶体液体-固体固体固体固体固体-----二氨基二苯基DDM己二酸二酰肼AADH表1-2BA树脂与多胺固化剂的固化条件、性能及应用类别名称特点适用期②胺当ω(固化量剂)(%)①用途③粘层浇涂接压铸料标准固化条件HDT/℃优点低黏缺点脂DETA20.65～10[8]20min肪胺常温×4天+100℃×30min90～125适用期○○○○度、室短、白化温速固现象..word....TETA24.46～12[9]20～30min常温×4天+100℃×30min98～124各种机毒性(分○○○○械性能子质量均衡愈小毒性愈大)TEPA27.17～14[12]20～40min常温×7天+100℃×30min115室温固耐热性○○○○化、长低，耐药的适用品性毒期低温性性能、电性能DEPA65粘接8浇1～4h注4层压665℃×4h+115℃×1h85--○○○×聚-酰胺-多胺90～-6000.5～4h因胺值而不同常温×7天+60℃×2h55～113配比X耐热性，○××○围宽，耐药品机械性性能均衡，粘接性、耐水性脂MDA42.522环胺6h80℃×2h+130℃×30min148～158低黏因吸收○○○×度、耐CO2而热性、发泡耐稳定性IPDA41241h80℃×4h+150℃×1h-与MDA与MDA×○○×同同在室温下只固化至B-阶段与DE-TA、TETA同N-AEP4320～2220～30min常温×3天+200℃×30min110～120与与MDA×○○×DETA、同在室TETA同温下只冲击性固化至B-阶段与DE-TA、TETA同ATU加45～-合物1331～2h常温×7天+60℃×2h55～81适用长耐热性○×○○期、速固，配..word....比宽，可挠性、粘接性、透明无色固化物-60-3h80℃×2h+150℃×2h155～160耐热性、高温机械性，高温电性能-53--60℃×3h+150℃×2h150耐热性、高温机械性，高温电性能芳m-XD34.116～18香A胺20min常温×7天+60℃×1h130～150常温固因吸收○×××化，使CO2而用期长、耐热性DDM49.625～308h80℃×2h+150℃×4h150耐热混合操○○○○性、电作，固化性能、物着色耐药品性m-PD34ADDS62.130～35约1年110℃×2h+200℃×4h180～190其DICY20.9-他6～12月160℃×1h+180℃×20min12514～166h80℃×2h+150℃×4h150类似DDM类似DDM○○○×发泡-×○○○-×○○○适用期混合操○○○×长，耐作，混合热性潜伏物高黏混合操○○○×性，半作，高温固化物固化贮存稳定AADH-----潜伏挠性混合操○○×○性，可作①方括号中为标准用量..word....②室温，样品量100g③○=良好×=差表1-3不同类型固化剂-环氧树脂固化物性能比拟①ω(固化剂)(%)122220凝胶时间/min3048020～30180热变形温抗压强度抗压模量压缩形度/℃12215111058/MPa115.35133.8694.1349.43tanσ60Hz0.0150.0050.0180.03510Hz3固化剂DETA薄荷烷二胺(或MDA)N-AEP固化周期25℃凝胶+100℃×2h100℃×2h+200℃×3h25℃凝胶+150℃×2h25℃凝胶+120℃×3h/GPa3.572.681.921.41变(%)-8.010.513.0聚酰胺树脂100耐化学性,质量增量(%)沸丙酮3h沸水24h0.511.512.803.60固化剂抗拉强度抗拉模断裂伸介电强度介电常数/MPa74.8361.7865.90量/GPa长率/%/kV·mm23℃,60Hz2.813.022.751.686.32.98.89.018.3218.1215.762.764.15.33.03.2-1DETA薄荷烷二胺(或MDA)N-AEP0.0200.630.0181.700.025破坏0.033破坏聚酰胺树脂37.76①所用原料树脂：环氧当量=180～195的双酚A型环氧树脂；凝胶时间在23℃用药1.1L舞料测定。表1-4二乙烯三胺的质量分数对固化物的硬度及耐化学腐蚀性能的影响ω(二乙烯三胺)25℃3334353837383634不同温度下的巴科尔硬度60℃01826252626272780...
