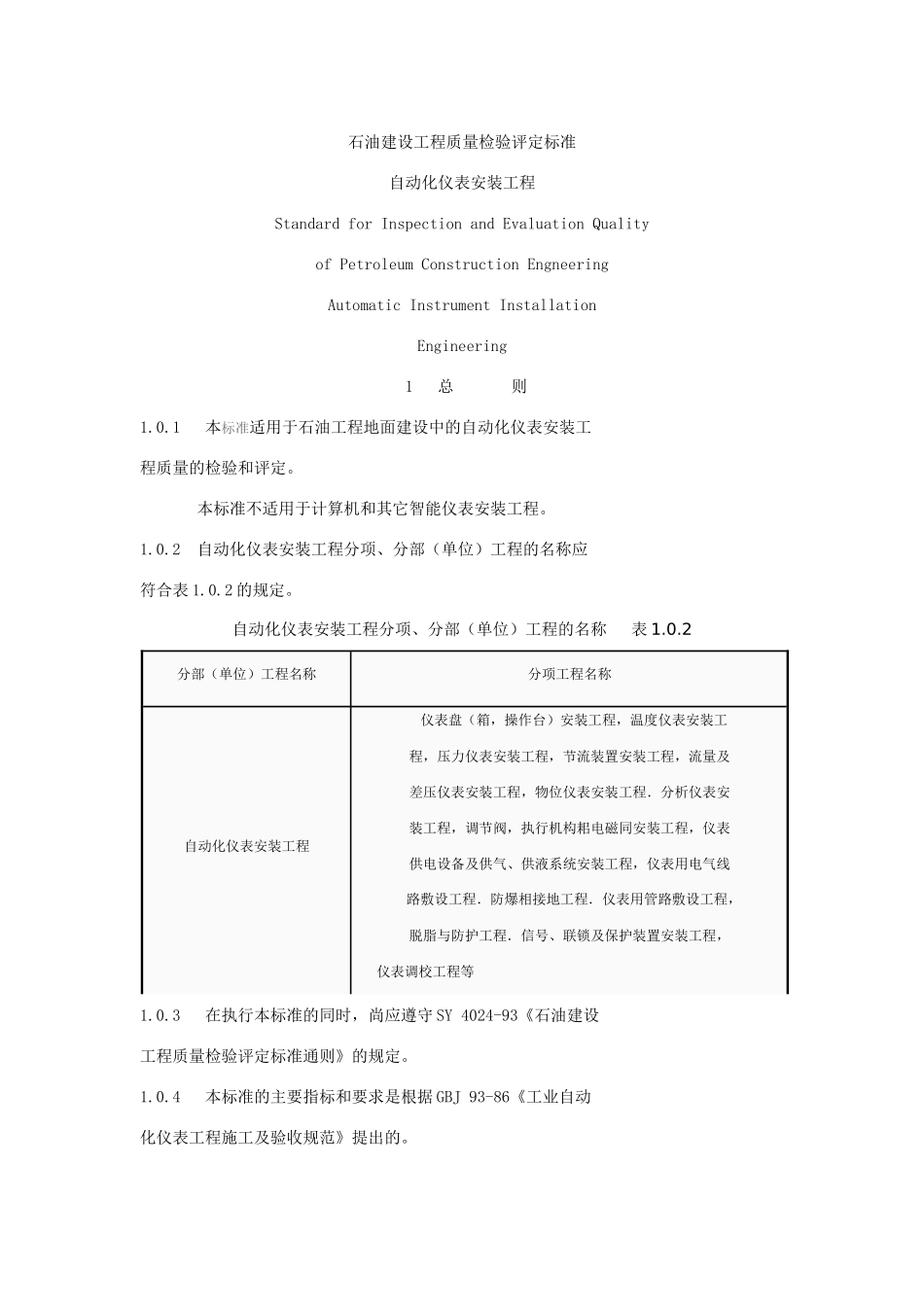

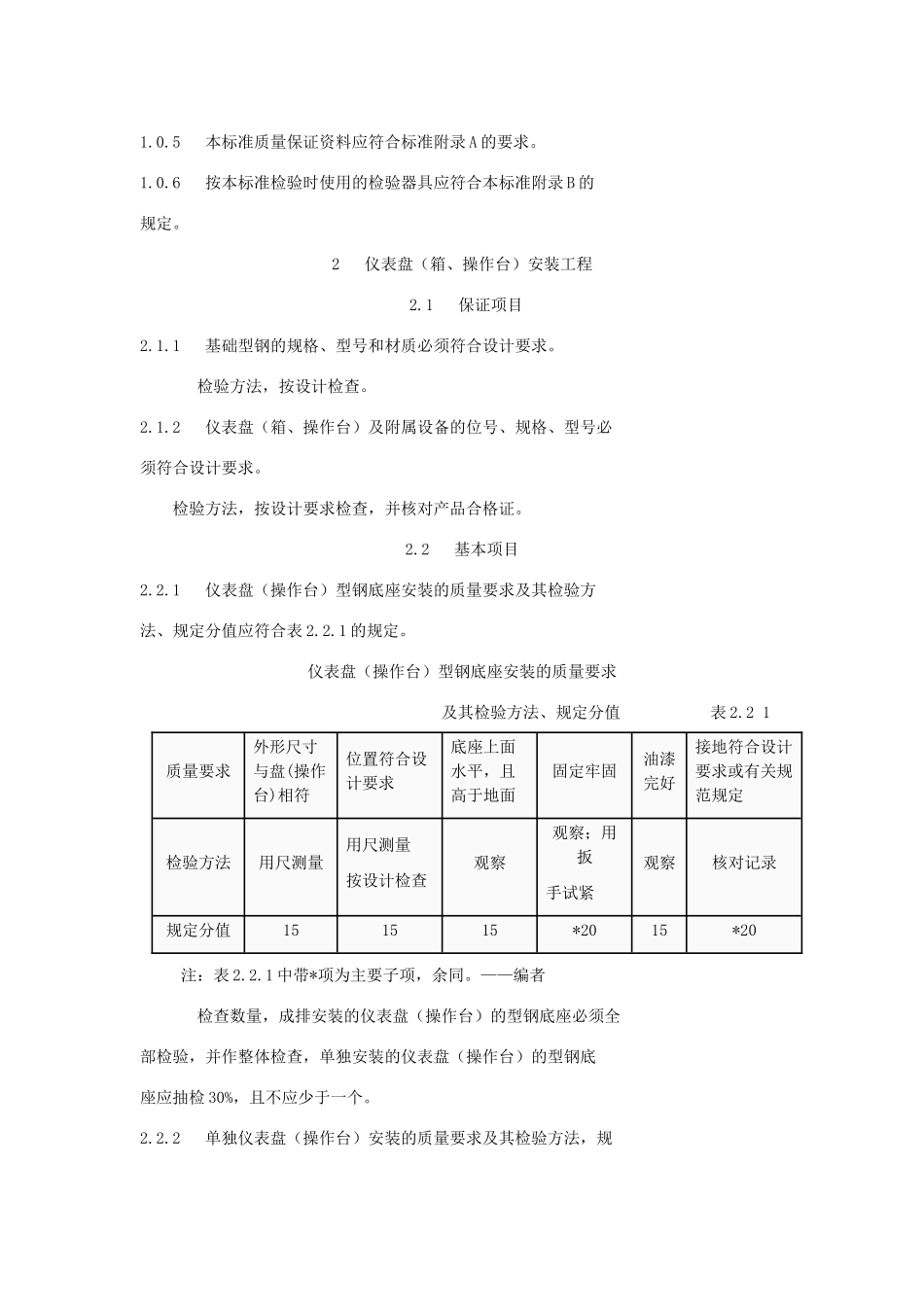

石油建设工程质量检验评定标准自动化仪表安装工程StandardforInspectionandEvaluationQualityofPetroleumConstructionEngneeringAutomaticInstrumentInstallationEngineering1总则1.0.1本标准适用于石油工程地面建设中的自动化仪表安装工程质量的检验和评定。本标准不适用于计算机和其它智能仪表安装工程。1.0.2自动化仪表安装工程分项、分部（单位）工程的名称应符合表1.0.2的规定。自动化仪表安装工程分项、分部（单位）工程的名称表1.0.2分部（单位）工程名称分项工程名称自动化仪表安装工程仪表盘（箱，操作台）安装工程，温度仪表安装工程，压力仪表安装工程，节流装置安装工程，流量及差压仪表安装工程，物位仪表安装工程．分析仪表安装工程，调节阀，执行机构耜电磁同安装工程，仪表供电设备及供气、供液系统安装工程，仪表用电气线路敷设工程．防爆相接地工程．仪表用管路敷设工程，脱脂与防护工程．信号、联锁及保护装置安装工程，仪表调校工程等1.0.3在执行本标准的同时，尚应遵守SY4024-93《石油建设工程质量检验评定标准通则》的规定。1.0.4本标准的主要指标和要求是根据GBJ93-86《工业自动化仪表工程施工及验收规范》提出的。1.0.5本标准质量保证资料应符合标准附录A的要求。1.0.6按本标准检验时使用的检验器具应符合本标准附录B的规定。2仪表盘（箱、操作台）安装工程2.1保证项目2.1.1基础型钢的规格、型号和材质必须符合设计要求。检验方法，按设计检查。2.1.2仪表盘（箱、操作台）及附属设备的位号、规格、型号必须符合设计要求。检验方法，按设计要求检查，并核对产品合格证。2.2基本项目2.2.1仪表盘（操作台）型钢底座安装的质量要求及其检验方法、规定分值应符合表2.2.1的规定。仪表盘（操作台）型钢底座安装的质量要求及其检验方法、规定分值表2.21质量要求外形尺寸与盘(操作台)相符位置符合设计要求底座上面水平，且高于地面固定牢固油漆完好接地符合设计要求或有关规范规定检验方法用尺测量用尺测量按设计检查观察观察；用扳手试紧观察核对记录规定分值151515*2015*20注：表2.2.1中带*项为主要子项，余同。——编者检查数量，成排安装的仪表盘（操作台）的型钢底座必须全部检验，并作整体检查，单独安装的仪表盘（操作台）的型钢底座应抽检30%，且不应少于一个。2.2.2单独仪表盘（操作台）安装的质量要求及其检验方法，规定分值应符合表2.2.2的规定。成排仪表盘（操作台）安装82582084的质量重求及其检验方法、规定分值表2.2.3质量要求固定牢固油漆完好接地符合设计要求或有关规定规范螺栓有防锈层减振符合设计要求密封符合设计要求检验方法观察：用扳手试紧观察核对记录观察观察观察规定分值*2015*20151515检查数量全部检验，并作整体检查。仪表箱（板）、保温箱，保护箱安装的质量要求及其检验方法、规定分值表2.2.4质量要求集中安装时排列整齐固定牢固油漆完好接地符合设计要求或有关规范规定减振密封符合设计要求固定支架符合设计要求或有关规范规定检验方怯观察观察；用扳手试紧观察核对记录观察观察规定分值15*2015*2015152.2.4仪表箱（扳）、保温箱、保护箱安装的质量要求及其检验。方法、规定分值应符合表2.2.4的规定。检查数量，应抽检20%，且不应少于一个。2.3允许偏差项目2.3.1仪表盘（箱，操作台）安装允许偏差项目的质量指标、检查数量、检验方法及其规定分值应符合表2.3.1的规定。仪表盘（箱、操作台）安装允许偏差项目的质量指标检查数量、检验方法及其规定分值表2.3.1项次项目允许偏差(mm)检查数量检验方法规定分值1仪表盘（操作台）型钢底座安装直线度每米1成排安装的仪表盘（操作台）型钢底座全检；单独安装的表盘（操作台）型钢底座抽检30%，且不应少于一个拉线，用尺测量最大偏差处20总长大于5m5水平倾斜度每米1总长大于5m52单独仪表盘（操作台安装）垂直度（每米）1.5抽检30%，且不应少于一个在盘面，侧面用吊线和尺测量25水平倾斜度（每米）1在盘顶拉线，用尺车辆或用水平仪测量3成排仪表盘（操作台）安装垂直度（每米）1.5全部检验在盘面、侧面用吊线和尺测量30相邻两盘（台）顶部高差2在盘顶拉线，测量或用水平仪测量盘顶最大高差（...
