温度传感器设计可能用到的框图VIP免费

温度传感器设计可能用到的框图_第1页
1/5
温度传感器设计可能用到的框图_第2页
2/5
温度传感器设计可能用到的框图_第3页
3/5

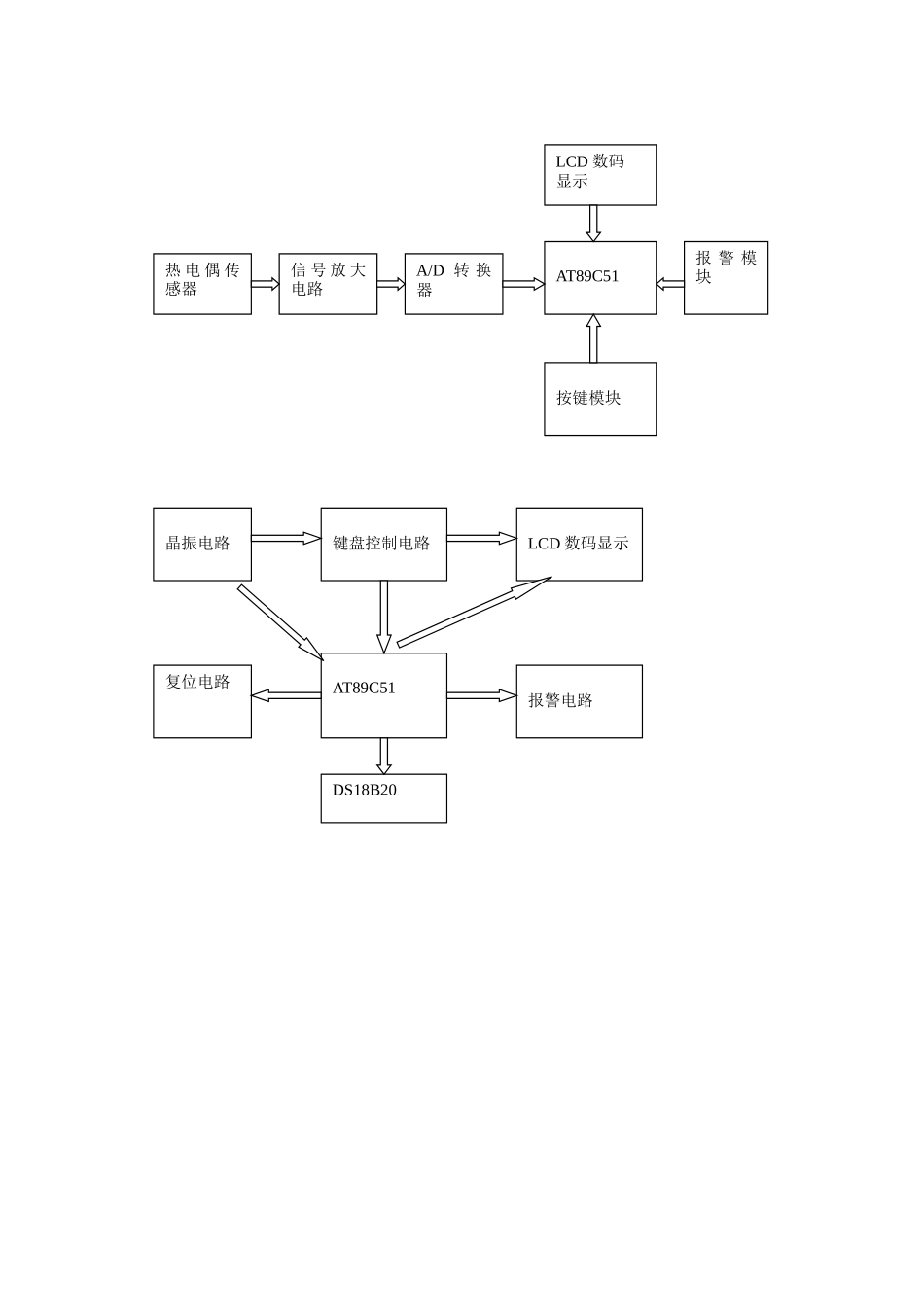

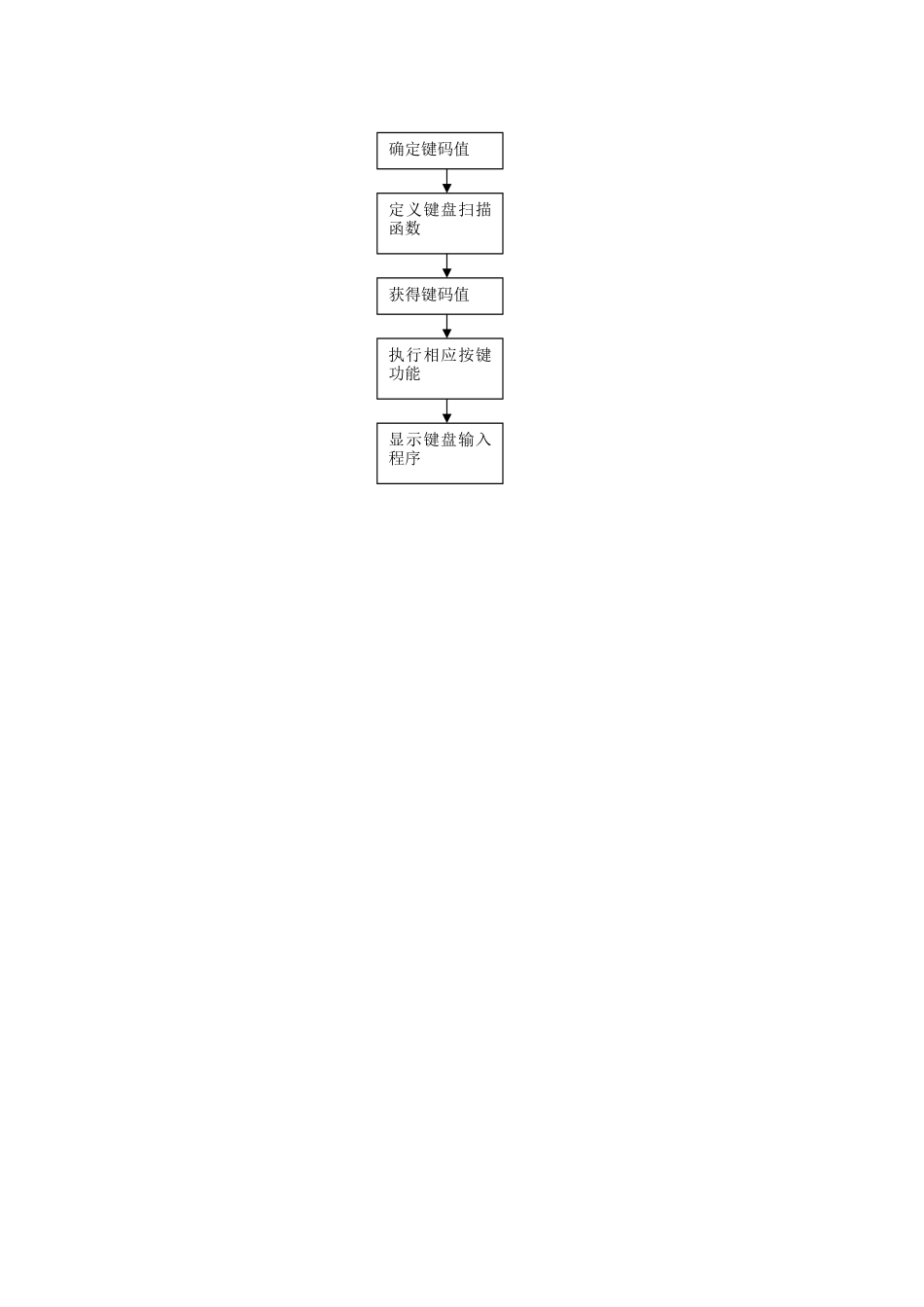

确定键码值定义键盘扫描函数获得键码值执行相应按键功能显示键盘输入程序初始化开始键盘扫描循环/查询标志在液晶上分别显示各通道温度键盘扫描是否超限报警根据查询结果显示是是否否热电偶传感器信号放大电路A/D转换器AT89C51LCD数码显示按键模块报警模块晶振电路键盘控制电路LCD数码显示复位电路AT89C51报警电路DS18B20开始复位DS18B20发出跳出ROM指令发出温度转换指令转换完?毕?复位DS18B20发出跳出ROM指令发出一个DS18B20序号读温度值指向下一个DS18B20存入存储器第n个DS18B20处理完?延时复位DS18B20发出报警搜索命令温度是否超限?报警输出是否是否初始化开始键盘扫描循环/查询标志在液晶上分别显示各通道温度键盘扫描是否超限报警根据查询结果显示否是否是
