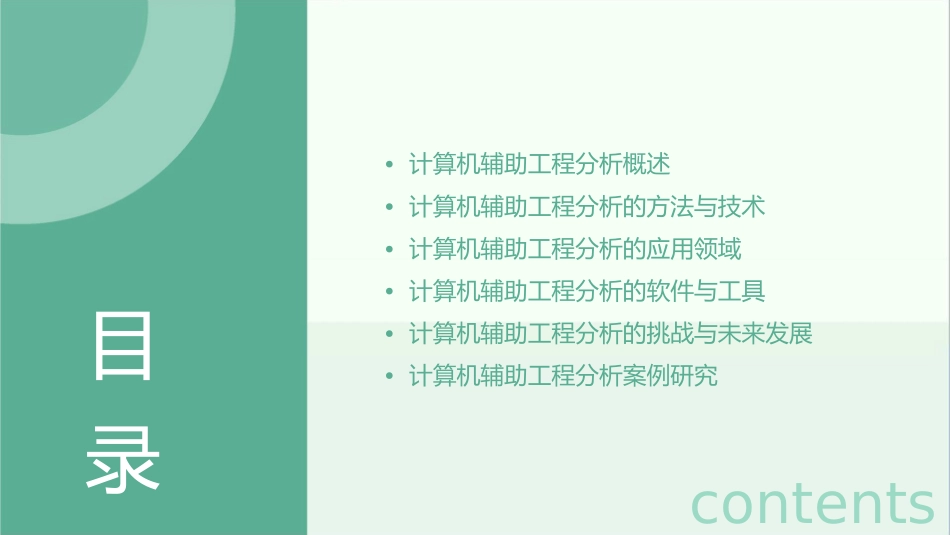

计算机辅助工程分析课件•计算机辅助工程分析概述•计算机辅助工程分析的方法与技术•计算机辅助工程分析的应用领域•计算机辅助工程分析的软件与工具•计算机辅助工程分析的挑战与未来发展•计算机辅助工程分析案例研究目录contents01计算机辅助工程分析概述定义与特点定义计算机辅助工程分析（CAE）是一种利用计算机技术进行工程分析和优化的方法。特点CAE可以实现高效、精确、可靠的分析，为工程设计和优化提供重要依据。计算机辅助工程分析的重要性提高设计效率通过模拟和分析，减少试验次数，缩短产品开发周期。优化设计方案通过模拟和分析，发现潜在问题，优化设计方案。提高产品质量通过精确的模拟和分析，提高产品的性能和可靠性。计算机辅助工程分析的历史与发展早期阶段当前阶段CAE技术起源于20世纪50年代，主要用于结构分析和有限元方法。CAE技术已经广泛应用于各个工程领域，包括航空、汽车、机械、电子等。发展阶段未来趋势随着计算机技术的进步，CAE技术在70-80年代得到快速发展和应用。随着计算机技术和算法的发展，CAE技术将更加智能化、自动化和精细化。02计算机辅助工程分析的方法与技术有限元分析•总结词：有限元分析是一种将连续的物理系统离散为有限个小的单元，通过数学模型描述各单元之间的相互作用，从而解决复杂工程问题的数值计算方法。•详细描述：有限元分析的基本思想是将连续的求解域离散为有限个小的单元，这些单元通过节点相互连接。通过将每个单元的近似解代入到整个系统的平衡方程中，可以求解出各节点的位移和应力等物理量。••优点：有限元分析具有广泛的适用性，可以处理各种复杂的几何形状和边界条件，且计算精度高。缺点：有限元分析的计算量大，需要较高的计算机资源，且建模和网格划分等操作较为繁琐。有限差分分析总结词详细描述优点缺点有限差分分析是一种将偏微分方程离散化为差分方程，通过迭代求解离散点上的数值解的数值计算方法。有限差分分析的基本思想是将连续的求解域离散为有限个点，用差分近似代替微分，将偏微分方程转化为差分方程。通过迭代求解离散点上的数值解，可以得到原偏微分方程的近似解。有限差分分析的计算量相对较小，适用于处理规则区域的问题。有限差分分析对于不规则区域和复杂边界条件的问题处理较为困难，且精度相对较低。边界元分析总结词详细描述边界元分析是一种只需求解边界积分方程的数值边界元分析的基本思想是将问题转化为边界积分方程，只需求解边界上的离散点即可得到整个求解域的解。这种方法适用于求解具有周期性或对称性的问题，可以大大减少计算量。计算方法，适用于求解具有周期性或对称性的问题。优点缺点边界元分析计算量小，适用于处理具有周期性或对称性的问题。边界元分析对于不规则区域和复杂边界条件的问题处理较为困难，且对于非周期性问题适用性较差。无网格法01020304总结词优点缺点详细描述无网格法是一种不依赖于网格的数值计算方法，通过离散点的插值和积分来求解问题。无网格法的基本思想是不需要建立离散的网格，而是通过离散点的插值和积分来逼近原函数。这种方法避免了网格生成和节点匹配等问题，提高了计算的灵活性和精度。无网格法适用于各种形状和大小的问题域，且计算精度高。无网格法的计算量大，需要较高的计算机资源，且对于复杂问题的处理较为困难。离散元素法030102优点04总结词详细描述缺点离散元素法能够模拟复杂的颗粒结构和非线性行为，适用于分析颗粒物质和岩土工程等领域的问题。离散元素法是一种将连续体离散为多个刚性或柔性单元，通过模拟单元之间的相互作用来分析整体行为的数值计算方法。离散元素法的基本思想是将连续的物质离散为多个刚性或柔性单元，通过模拟单元之间的相互作用来分析整体的行为。这种方法适用于分析颗粒物质、岩土工程和生物力学等领域的问题。离散元素法的计算量大，需要较高的计算机资源，且对于大规模问题的处理较为困难。03计算机辅助工程分析的应用领域机械工程01机械零件的强度、刚度和稳定性分析02机构运动学和动力学分析03流体动力学分析04热力学分析土木工程010204地震工程和土结构静力分析动力学分析流体-结构相互作用...
