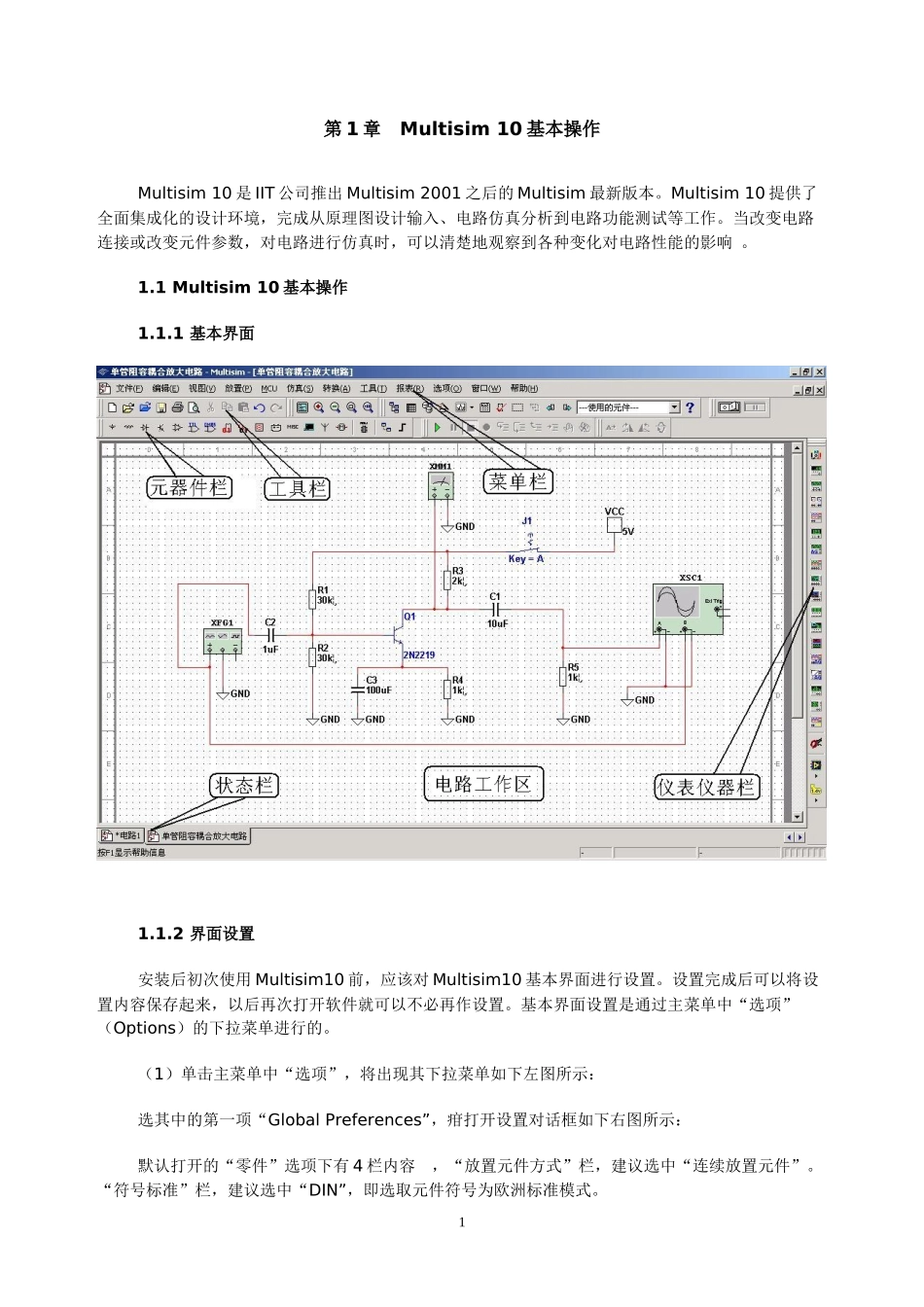

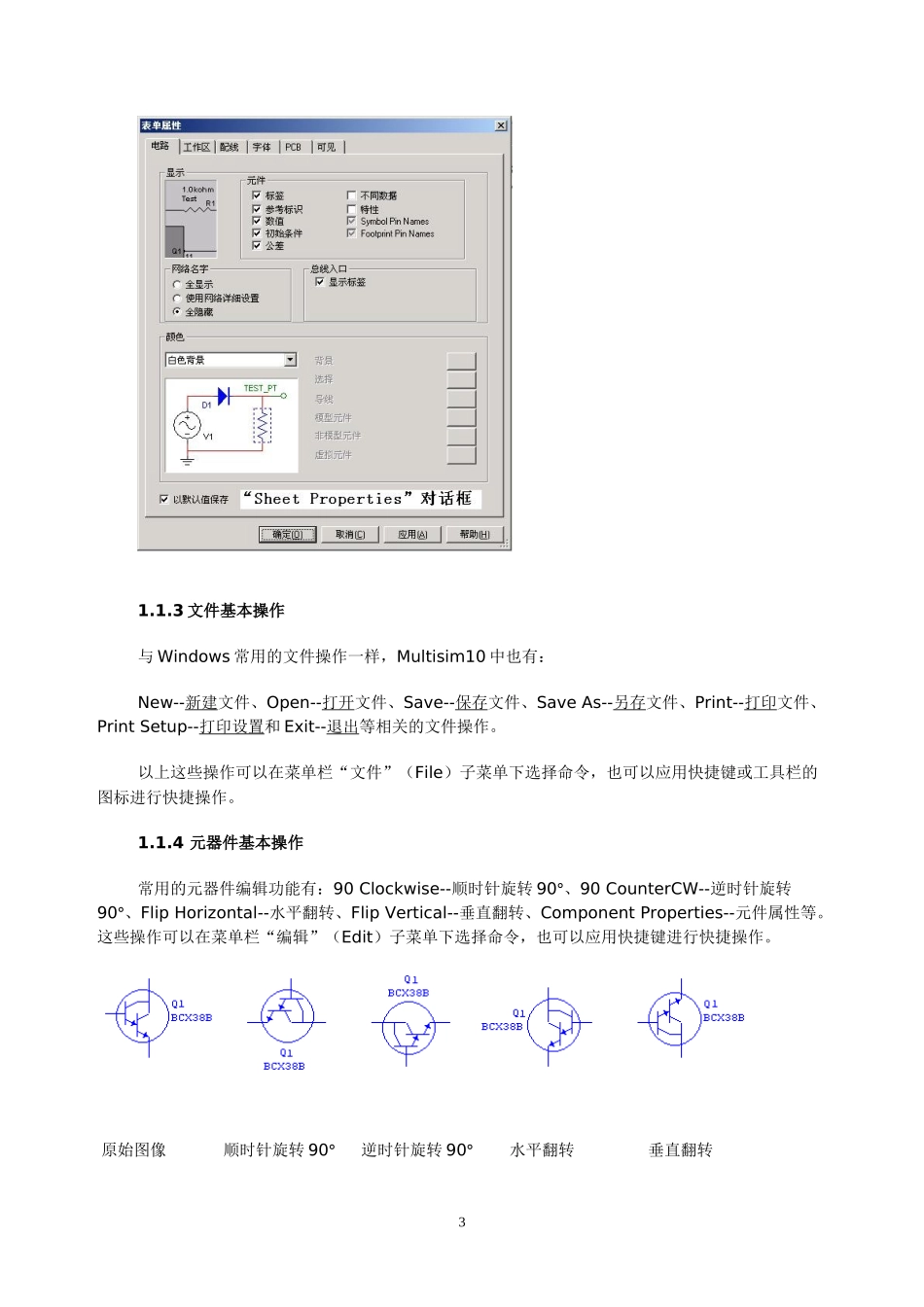

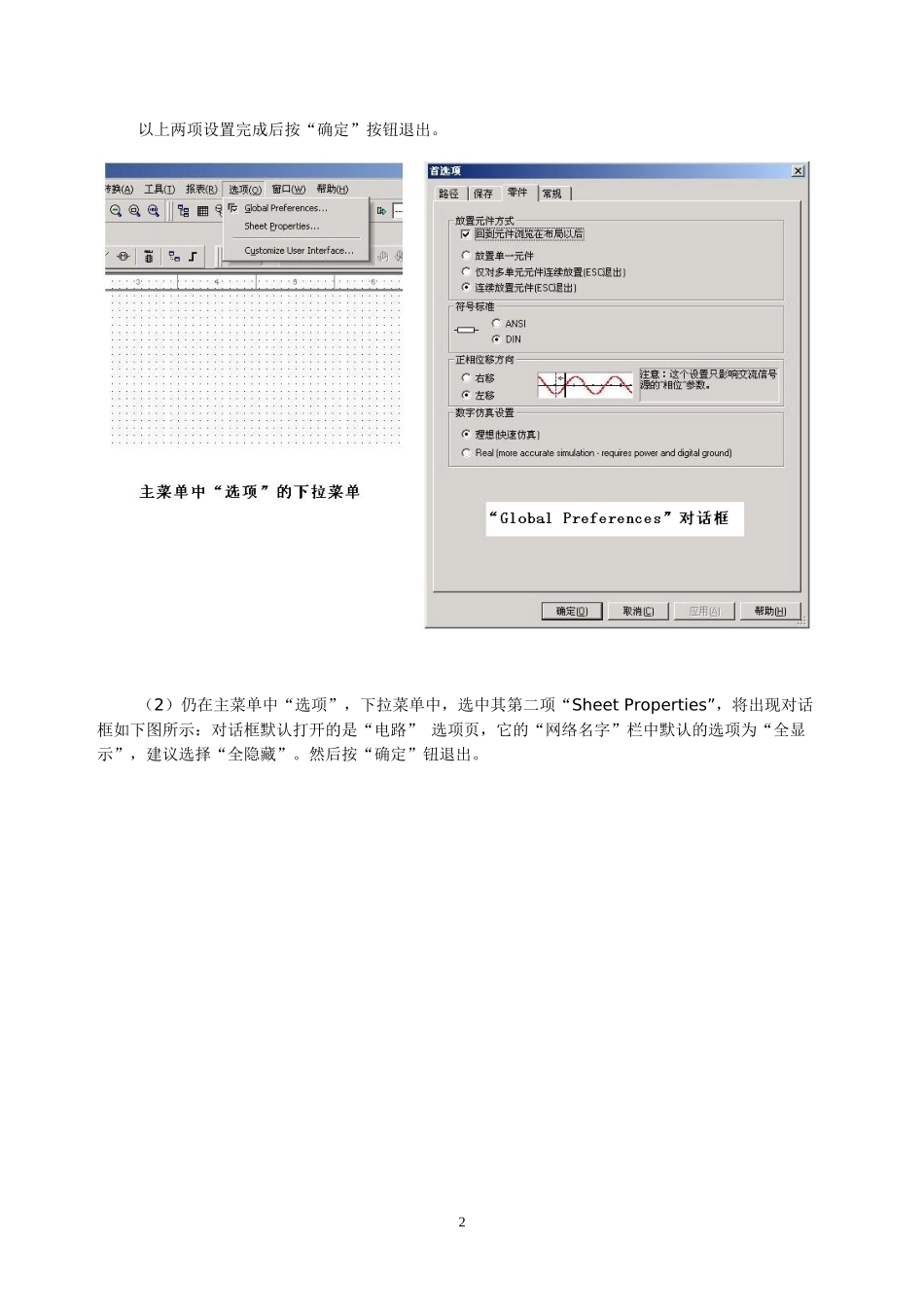

第1章Multisim10基本操作Multisim10是IIT公司推出Multisim2001之后的Multisim最新版本。Multisim10提供了全面集成化的设计环境，完成从原理图设计输入、电路仿真分析到电路功能测试等工作。当改变电路连接或改变元件参数，对电路进行仿真时，可以清楚地观察到各种变化对电路性能的影响。1.1Multisim10基本操作1.1.1基本界面1.1.2界面设置安装后初次使用Multisim10前，应该对Multisim10基本界面进行设置。设置完成后可以将设置内容保存起来，以后再次打开软件就可以不必再作设置。基本界面设置是通过主菜单中“选项”（Options）的下拉菜单进行的。（1）单击主菜单中“选项”，将出现其下拉菜单如下左图所示：选其中的第一项“GlobalPreferences”，疳打开设置对话框如下右图所示：默认打开的“零件”选项下有4栏内容，“放置元件方式”栏，建议选中“连续放置元件”。“符号标准”栏，建议选中“DIN”，即选取元件符号为欧洲标准模式。1以上两项设置完成后按“确定”按钮退出。（2）仍在主菜单中“选项”，下拉菜单中，选中其第二项“SheetProperties”，将出现对话框如下图所示：对话框默认打开的是“电路”选项页，它的“网络名字”栏中默认的选项为“全显示”，建议选择“全隐藏”。然后按“确定”钮退出。21.1.3文件基本操作与Windows常用的文件操作一样，Multisim10中也有：New--新建文件、Open--打开文件、Save--保存文件、SaveAs--另存文件、Print--打印文件、PrintSetup--打印设置和Exit--退出等相关的文件操作。以上这些操作可以在菜单栏“文件”（File）子菜单下选择命令，也可以应用快捷键或工具栏的图标进行快捷操作。1.1.4元器件基本操作常用的元器件编辑功能有：90Clockwise--顺时针旋转90°、90CounterCW--逆时针旋转90°、FlipHorizontal--水平翻转、FlipVertical--垂直翻转、ComponentProperties--元件属性等。这些操作可以在菜单栏“编辑”（Edit）子菜单下选择命令，也可以应用快捷键进行快捷操作。原始图像顺时针旋转90°逆时针旋转90°水平翻转垂直翻转31.1.5文本基本编辑对文字注释方式有两种：直接在电路工作区输入文字或者在文本描述框输入文字，两种操作方式有所不同1.电路工作区输入文字单击Place/Text命令或使用Ctrl+T快捷操作，然后用鼠标单击需要输入文字的位置，输入需要的文字。用鼠标指向文字块，单击鼠标右键，在弹出的菜单中选择Color命令，选择需要的颜色。双击文字块，可以随时修改输入的文字。2.文本描述框输入文字利用文本描述框输入文字不占用电路窗口，可以对电路的功能、实用说明等进行详细的说明，可以根据需要修改文字的大小和字体。单击View/CircuitDescriptionBox命令或使用快捷操作Ctrl+D，打开电路文本描述框，在其中输入需要说明的文字，可以保存和打印输入的文本。1.1.6图纸标题栏编辑单击Place/TitleBlock命令，在打开对话框的查找范围处指向Multisim/Titleblocks目录，在该目录下选择一个*.tb7图纸标题栏文件，放在电路工作区。用鼠标指向文字块，单击鼠标右键，在弹出的菜单中选择Properties命令。如下图所示：41.1.7子电路创建子电路是用户自己建立的一种单元电路。将子电路存放在用户器件库中，可以反复调用并使用子电路。利用子电路可使复杂系统的设计模块化、层次化，可增加设计电路的可读性、提高设计效率、缩短电路周期。创建子电路的工作需要以下几个步骤：选择、创建、调用、修改。子电路创建：单击Place/ReplacebySubcircuit命令，在屏幕出现SubcircuitName的对话框中输入子电路名称sub1，单点OK，选择电路复制到用户器件库，同时给出子电路图标，完成子电路的创建。子电路调用：单击Place/Subcircuit命令或使用Ctrl+B快捷操作，输入已创建的子电路名称sub1，即可使用该子电路。子电路修改：双击子电路模块，在出现的对话框中单击EditSubcircuit命令，屏幕显示子电路的电路图，直接修改该电路图。子电路的输入/输出：为了能对子电路进行外部连接，需要对子电路添加输入/输出。单击Place/HB/SBConnecter命令或使用Ctrl+I快捷操作，屏幕上出现输入/输出符号，将其与子电路的输入/输出信号端进行连接。带有输入/输出符...
