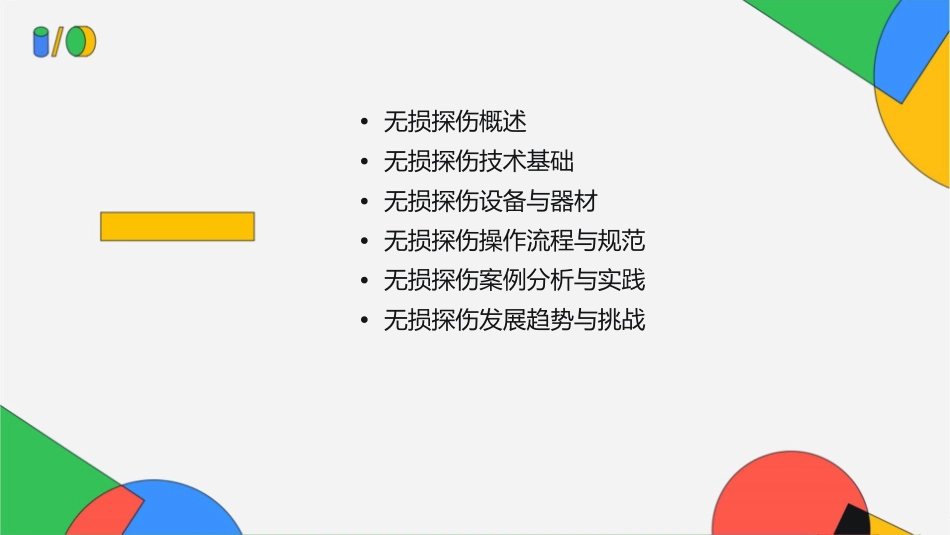

2023REPORTING无损探伤概论课件•无损探伤概述•无损探伤技术基础•无损探伤设备与器材•无损探伤操作流程与规范•无损探伤案例分析与实践•无损探伤发展趋势与挑战2023REPORTINGPART01无损探伤概述无损探伤定义与分类无损探伤定义无损探伤是一种在不破坏被检材料或工件的前提下，利用材料或工件内部或表面存在的缺陷、裂纹、损伤等缺陷，采用物理或化学方法对其进行检查和测试的技术手段。无损探伤分类无损探伤可以根据不同的原理和特点分为多种类型，如超声波探伤、射线探伤、磁粉探伤、涡流探伤、目视检测等。无损探伤的应用领域航空航天石油化工无损探伤在航空航天领域中广泛应用于发动机、机翼、尾翼等关键部件的检测，以确保其安全可靠。无损探伤在石油化工领域中用于管道、容器、反应釜等设备的安全检测，以避免因设备缺陷导致的泄漏和事故。轨道交通电力能源无损探伤在轨道交通领域中用于列车车轮、轨道等的安全检测，以确保列车运行的安全性和稳定性。无损探伤在电力能源领域中用于变压器、发电机、电线等设备的检测，以确保其正常运行和预防性维护。无损探伤的发展历程无损探伤技术的起源可以追溯到20世纪初，当时射线探伤和超声波探伤等方法开始得到应用。20世纪末，随着计算机技术和数字化技术的快速发展，无损探伤技术开始进入数字化时代，出现了许多新型的无损探伤方法和设备。20世纪中期，随着材料科学和制造技术的发展，无损探伤技术得到了更广泛的应用和研究。近年来，随着人工智能和机器学习等技术的不断发展，无损探伤技术也开始向智能化和自动化方向发展，提高了检测的准确性和效率。2023REPORTINGPART02无损探伤技术基础电磁感应原理电磁感应原理概述电磁感应是指利用磁场变化引起导体产生感应电动势的现象。在无损探伤中，电磁感应常用于检测金属材料中的缺陷和裂纹。电磁感应原理在探伤中的应用利用电磁感应原理的探伤方法主要有涡流探伤和磁粉探伤。涡流探伤是通过在金属材料中产生涡电流，检测涡电流的变化来发现材料中的缺陷；磁粉探伤则是通过在金属材料上施加磁场，使其产生磁力线，当材料存在缺陷时，磁力线发生变化并形成漏磁场，从而检测出缺陷。超声波探伤原理超声波探伤原理概述超声波是指频率高于20000赫兹的机械波。超声波探伤是指利用超声波在材料中传播时遇到不同界面会产生反射、折射、散射等物理现象，通过接收这些声波信号，判断出材料内部的缺陷和损伤。超声波探伤的种类和应用超声波探伤主要分为脉冲反射法、透射法、衍射法等。脉冲反射法常用于检测材料内部缺陷；透射法常用于检测薄膜厚度；衍射法常用于检测细小缺陷。超声波探伤在航空航天、石油化工、轨道交通等领域得到广泛应用。射线探伤原理射线探伤原理概述射线探伤是指利用X射线、γ射线等电离辐射在材料中传播时遇到不同界面会产生吸收、反射、折射等物理现象，通过接收这些射线信号，判断出材料内部的缺陷和损伤。射线探伤的种类和应用射线探伤主要分为X射线探伤、γ射线探伤等。X射线探伤常用于检测厚度较大的金属材料和复合材料；γ射线探伤常用于检测厚度较薄的金属材料。射线探伤在航空航天、核工业等领域得到广泛应用。涡流探伤原理涡流探伤原理概述涡流探伤是指利用交变磁场在导体中产生涡电流，通过检测涡电流的变化来判断导体是否存在缺陷或损伤。涡流探伤的种类和应用涡流探伤主要分为穿过式和接近式两种。穿过式涡流探伤常用于检测管材、棒材等直线状材料；接近式涡流探伤常用于检测平面状材料。涡流探伤在轨道交通、石油化工等领域得到广泛应用。2023REPORTINGPART03无损探伤设备与器材超声波探伤设备010203超声波探伤仪探头耦合剂用于产生和接收超声波，并对超声波信号进行处理和分析。将超声波信号转换为机械振动，并将机械振动传递到被检测物体表面。用于将探头与被检测物体表面紧密接触，减少声波的损失。射线探伤设备X射线探伤机γ射线探伤机中子射线探伤机产生X射线，对被检测物体进行穿透照射，通过胶片或数字成像设备获取检测结果。使用γ射线对被检测物体进行照射，通过胶片或数字成像设备获取检测结果。使用中子射线对被检测物体进行照射，通过中子散射...
