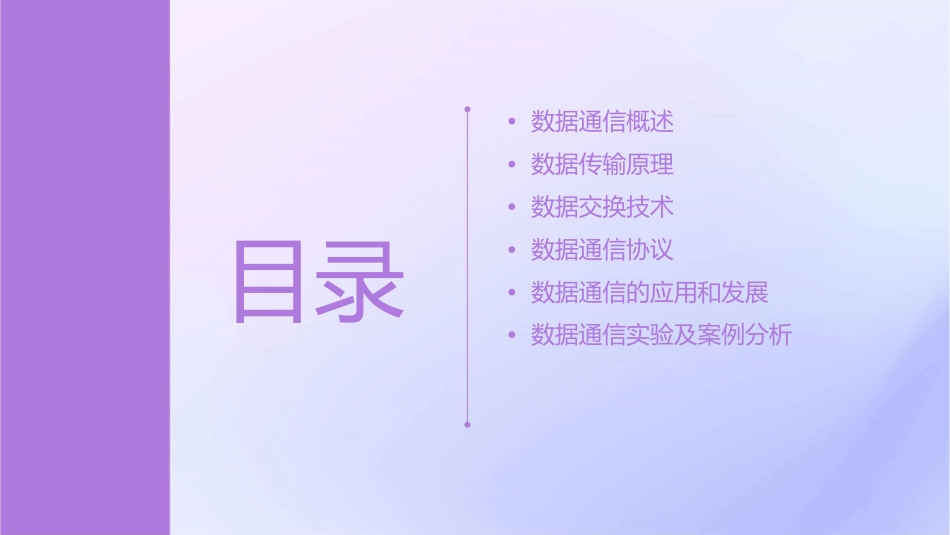

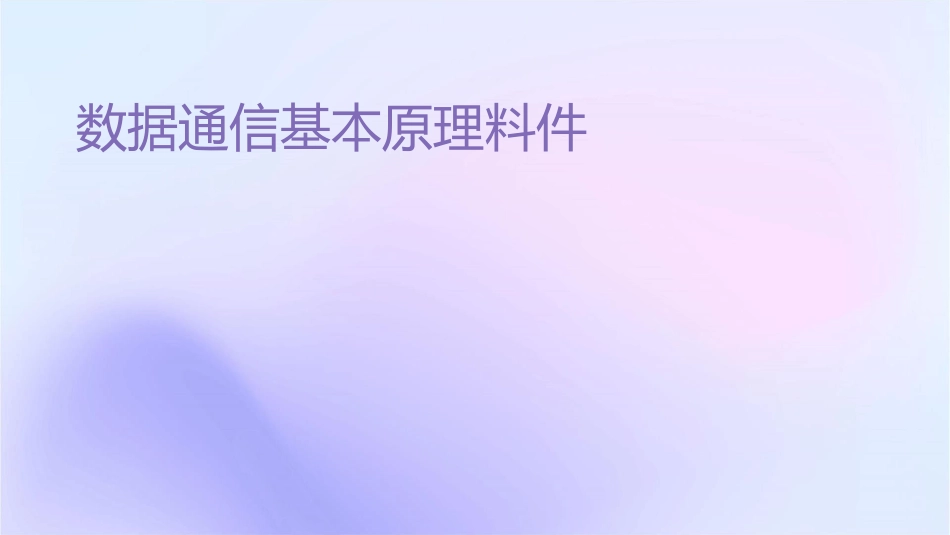

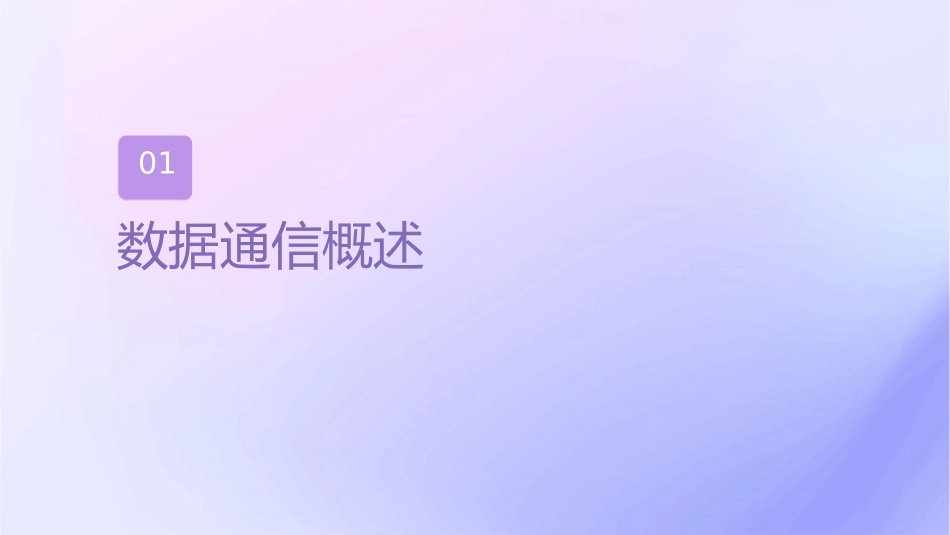

数据通信基本原理料件•数据通信概述•数据传输原理•数据交换技术•数据通信协议目录•数据通信的应用和发展•数据通信实验及案例分析01数据通信概述定义和分类定义数据通信是指通过传输媒介将数据从一端传输到另一端，以实现计算机通信、数据处理以及声音、图像等多媒体信息的传输。分类根据传输方式和应用场景的不同，数据通信可分为有线通信和无线通信、同步通信和异步通信、单工通信和全双工通信等。数据通信系统的基本构成010203数据终端设备数据传输设备数据传输媒介包括计算机、终端适配器、传真机等，用于数据的生成、处理和发送。包括调制解调器、交换机、路由器等，负责数据的传输和路由选择。包括光纤、电缆、无线电波等，为数据传输提供物理通道。数据通信的常用术语带宽协议指信道可以传输的数据速率，通常以比特率（bit/s）为单位。指通信过程中所遵循的规则和标准，以确保数据的传输和接收能够正确无误。误码率信道容量指传输过程中出现错误的比特数与总比特数的比值，是衡量数据传输可靠性的指标。指信道在单位时间内可以传输的最大数据量，通常以比特率（bit/s）为单位。02数据原理模拟信号和数字信号模拟信号模拟信号是用连续的物理量表示的信息传输方式，其特点是连续性。常见的模拟信号有电话线、有线电视信号等。数字信号数字信号是用离散的二进制数字表示的信息传输方式，其特点是离散性。常见的数字信号有计算机、数字电视等。基带传输和频带传基带传输基带传输是指将原始的模拟信号直接进行传输，不进行任何变换和处理。常见的基带传输方式有以太网、USB等。频带传输频带传输是指将原始的模拟信号进行调制，将其转换为频率更高的信号进行传输，接收端再进行解调恢复原始信号。常见的频带传输方式有无线通信、卫星通信等。数据传输速率比特率比特率是指单位时间内传输的二进制数据的数量，是数据传输速率的一种表示方式。波特率波特率是指单位时间内传输的码元数量，是数据传输速率的一种表示方式。数据传输的同步和异步同步传输同步传输是指发送端和接收端的时钟信号是同一个，接收端根据发送端的时钟信号进行接收，保证数据的同步性。常见的同步传输方式有以太网、HDMI等。异步传输异步传输是指发送端和接收端的时钟信号不是同一个，接收端根据自身的时钟信号进行接收，不依赖发送端的时钟信号。常见的异步传输方式有串口通信、RS-232等。03数据交电路交换电路交换原理电路交换的特点电路交换是一种将两台或两台以上的终端通过传输链路连接起来，以实现相互间通信的过程。电路交换的特点是通信双方在通信过程中始终占用相同的物理通道资源，直到通信结束。时隙分配空闲时隙处理在电路交换中，通信双方需要预先申请并获得时隙，以进行数据传输。当电路空闲时，时隙的处理方式有三种：空闲时隙被丢弃、分配给其他用户、保留给其他用户但不允许接入。报文交换报文交换原理报文交换的特点报文交换是将待发送的数据打包成报文，通过中间节点对报文进行存储-转发，最终到达目的地址。报文交换的优点是可以实现不同速率、不同规程和不同误码率的终端之间相互通信，但报文交换的传输延迟较大，不适合实时数据传输。报文传输方式报文交换的优缺点报文交换采用存储-转发方式进行传输，即先将报文存储在中间节点，再根据路由信息将报文转发到下一个节点。报文交换的优点是可以实现异步数据传输，支持任意长度数据的传输，但缺点是传输延迟较大，不适用于实时数据传输。分组交换分组交换原理分组交换的特点分组交换是将待发送的数据分割成若干个分组，每个分组包含一定的信息，通过中间节点对分组进行存储-转发，最终到达目的地址。分组交换可以实现不同速率、不同规程和不同误码率的终端之间相互通信，且具有较好的实时性能。分组的组成分组交换的优缺点每个分组由分组头和分组体组成，其中分组头包含一些控制信息，如目的地址、源地址、校验码等。分组交换的优点是可以实现异步数据传输、支持任意长度数据的传输、具有较好的实时性能，但缺点是可能会出现丢包现象。信元交换信元交换原理信元交换的特点信元的组成信元交换的优缺点信元交换是一种基于分组交换的技术...
