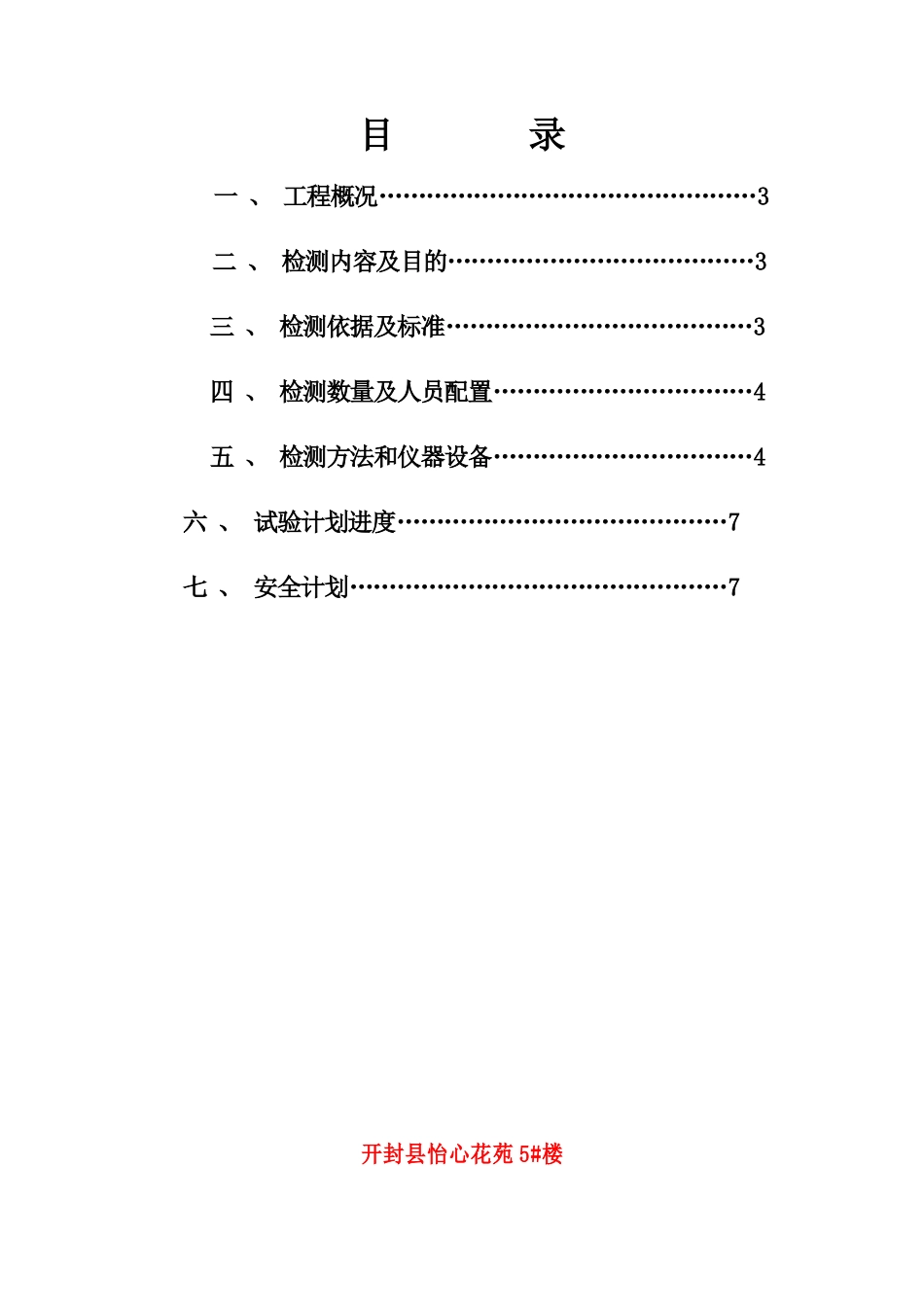

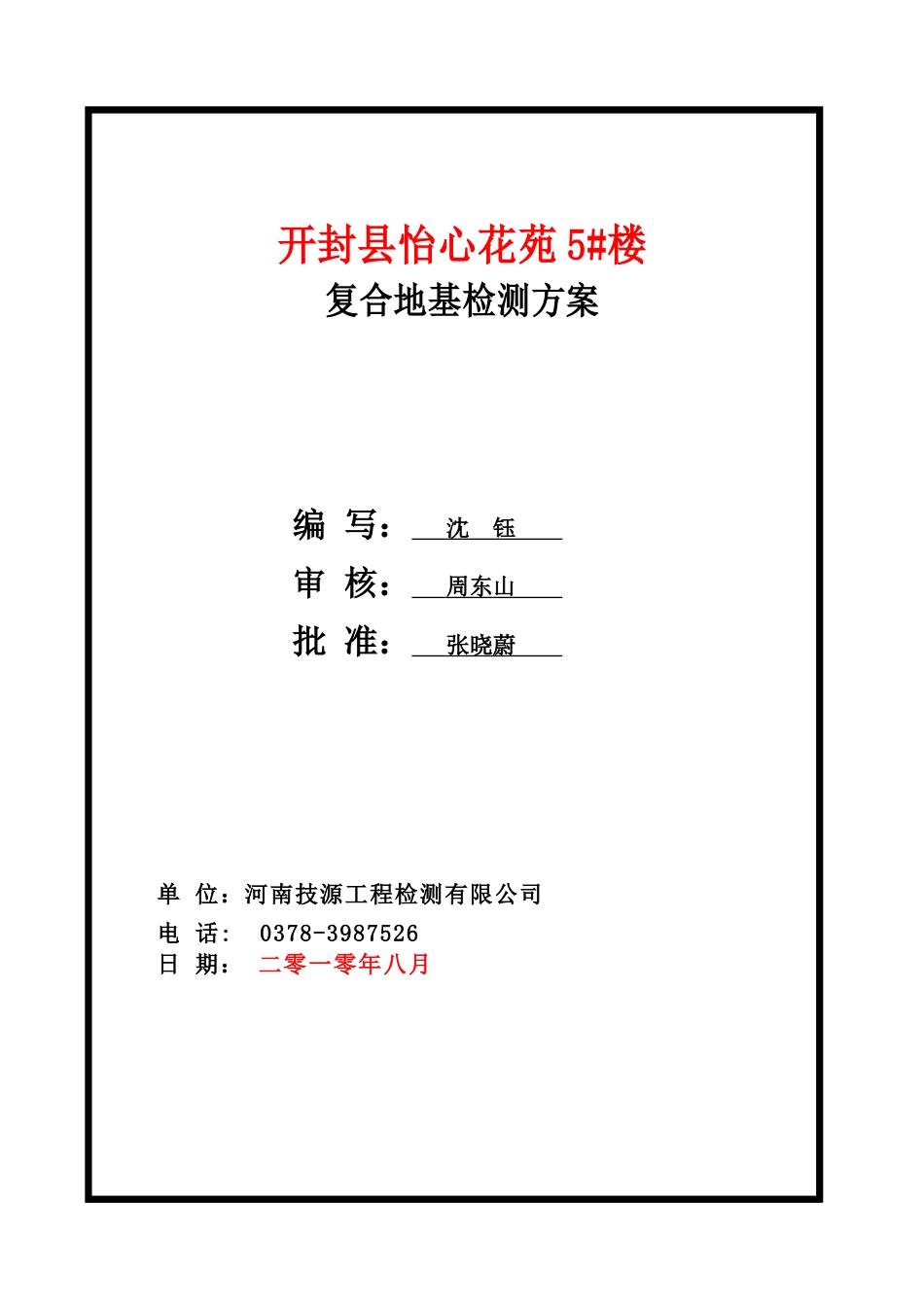

开封县怡心花苑5#楼复合地基检测方案编写：沈钰审核：周东山批准：张晓蔚单位：河南技源工程检测有限公司电话:0378-3987526日期：二零一零年八月目录一、工程概况…………………………………………3二、检测内容及目的…………………………………3三、检测依据及标准…………………………………3四、检测数量及人员配置……………………………4五、检测方法和仪器设备……………………………4六、试验计划进度……………………………………7七、安全计划…………………………………………7开封县怡心花苑5#楼复合地基检测方案一、工程概况本工程场地位于开封县建设路北侧。建设单位为鑫鑫房地产开发有限公司，设计单位为开封鑫基石建筑设计有限公司，勘察单位为开封建筑设计院有限公司。本工桩基采用φ500桩。总桩数为917根。根据开封建筑设计院有限公司提供的地质报告，岩土层概况、相关岩土物理力学性质指标、桩周土概况如下：场区岩土层概况二、测试内容及目的⑴试验内容：复合地基静载荷试验和单桩竖向静载荷试验⑵试验目的：判定竖向抗压承载力以及复合地基承载力是否满足设计要求。三、测试依据及标准⑴开封建筑设计院有限公司提供的设计图纸；⑵《建筑地基基础设计规范》（GBJ50007-2002）用于现场检测参考《建筑基桩检测技术规范》(JGJ106-2003)：用于现场检测及报告编写《建筑地基处理技术规范》(JGJ79-2002)：用于现场检测及报告编写四、测试数量及人员配置(1)静荷载试验根据设计和建设单位的要求,本次桩基检测共做10个试验点。其中复合地基静载荷试验为5个点，单桩竖向静载荷试验为5个点。检测时桩顶按设计标高。静载试验点根据施工记录及随机原则已选取。(2)检测人员配置和安排：试验前应对照现场检测设备一览表和辅助工具一览表准备所需的仪器设备和辅助工具。检层号岩土名称顶界高程（m）厚层界限（m）承载力特征值（kPa）桩入土图⑴粉土-1.25～-0.772.90～3.40110-2.20m5.0m⑵粉质粘土及粉土-4.33～-4.041.90～2.9090⑶粉土-7.50～-6.114.20～5.60180⑷粉质粘土-11.94～-11.15最大穿见厚度5.00100楼号复合（组）单桩（根）复合特征值kPa单桩特征值kN桩径（mm）桩顶标高(m)有效桩长(m)总桩数（根）压板规格(m)555≥150≥106500-2.205.00917L=1.00加载方式慢速维持荷载法复合地基最大加荷值≥300单桩最大加荷值≥212测过程中应严格按照《建筑地基处理技术规范》JGJ79-2002和《建筑基桩检测技术规范》JGJ106-2003以及本检测方案的要求。试验完毕后本检测方案、图纸、仪器设备使用记录、检测日记和检测数据递交办公室，仪器设备及辅助工具应及时归还仓库。检测情况一览表检测人员配置表序号姓名岗位上岗证书号1周东山检测员41010133B017822郭新军检测员41010133B01777五、测试方法与仪器设备1、单桩复合地基承载力检测（1）试验仪器JCQ503D/E自动静荷载试验仪及配套装置。所用主机及传感器均在检定周期内。（2）试验设备a.承压板采用方形钢制承压板，压板下铺级配砂石褥垫层。b.反力装置由电动油泵、千斤顶及其上的反力梁组成反力系统。反力装置为地锚。（3）加荷方式a.每级荷载最大荷载值为设计特征值的2倍，荷载分级为最大荷载的1/8。b.测读方法每级加荷后，0、30……30min各测读一次，达到相对稳定标准后，即施加下一级荷载。c.稳定标准沉降增量Δs＜0.1mm／hour。d.终止加荷条件当出现规范规定的情况之一时，终止加荷：1、沉降急剧增大，土被挤出或承压板周围出现明显的隆起；2、承压板的累计沉降量已大于其宽度或直径的6%；3、当达不到极限荷载，而最大加载压力已大于设计要求压力值的2倍e.卸荷分4级等量卸荷，每卸一级，间隔半小时，读记回弹量，待卸完全部荷载后间隔三小时读记总回弹量。试验仪器设备布置示意见图1：力传感器承重梁地锚承压板图2复合地基静载地锚反力试验设备布置示意图千斤顶中粗砂垫层桩力传感器承重梁地锚承压板图1复合地基静载地锚反力试验设备布置示意图千斤顶中粗砂垫层桩位移传感器2、单桩竖向抗压承载力检测（1）试验仪器JCQ503D自动静荷载试验仪及配套装置。所用主机及传感器均在检定周期内。（2）试验设备a、反力形式：由电动油泵、千...
