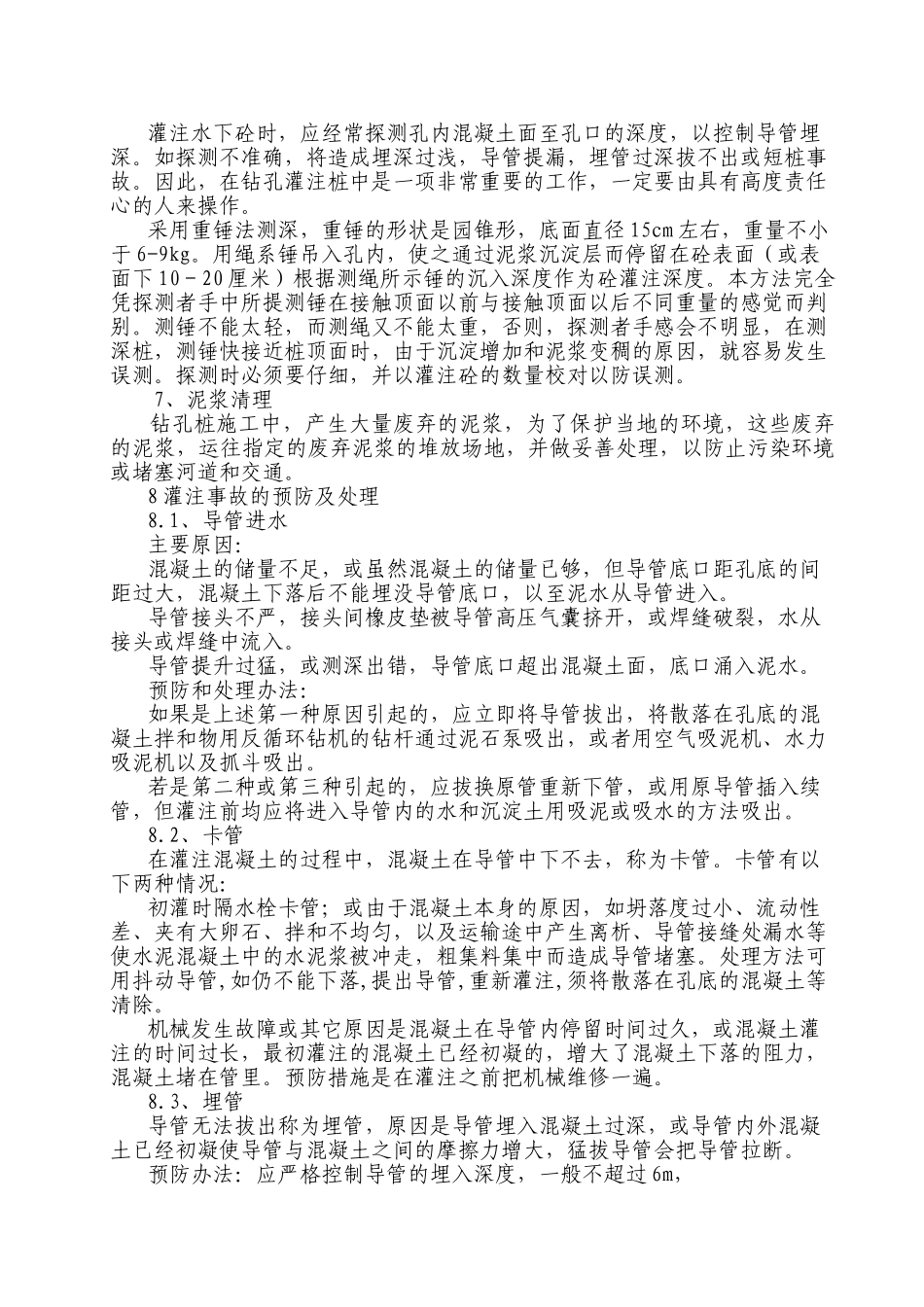

水下混凝土灌注作业指导书1、导管技术要求灌注水下砼采用钢导管灌注，采用导管内径为25-30cm。导管使用前应进行水压试验。进行水密试验的水压不应小于孔内水深1.3倍的压力，也不应小于导管壁和焊缝可能承受灌注砼时最大内压力p的1.3倍，p=rchc-rwHw式中：p为导管可能受到的最大内压力（kPa）；rc为砼拌和物的重度（24kN/m3）；hc为导管内砼柱最大高度（m），以导管全长或预计的最大高度计；rw为井孔内水或泥浆的重度（kN/m3）；Hw为井孔内水或泥浆的深度（m）。2、安装导管导管采用φ25～30钢管，每节2～3m,配1～2节1～1.5m的短管。钢导管内壁光滑、圆顺，内径一致，接口严密。导管直径与桩径及混凝土浇筑速度相适应。使用前进行试拼和水压试验，按自下而上顺序编号和标示尺度。导管组装后轴线偏差，不超过钻孔深的0.5%并不大于10cm。导管长度按孔深和工作平台高度决定。漏斗底距钻孔上口，大于一节中间导管长度。导管接头法兰盘加锥形活套，底节导管下端不得有法兰盘。采用螺旋丝扣型接头，设防松装置。导管安装后，其底部距孔底有300-400mm的空间。3、二次清孔浇筑水下混凝土前应检查沉渣厚度，，摩擦桩沉渣厚度应满足不大于10cm的要求。如沉渣厚度超出规范要求，则利用导管进行二次清孔。4、首批封底混凝土计算和控制首批封底混凝土数量，下落时有一定的冲击能量，能把泥浆从导管中排出，并能把导管下口埋入混凝土不小于1m深。足够的冲击能量能够把桩底沉渣尽可能地冲开，是控制桩底沉渣，减少工后沉降的重要环节。4.1、首批灌注砼的数量公式（例桩径D=1.25,孔深Hw取68m）：V≥πD2/4*(H1+H2)+πd2/4*h1；h1=Hwrw/rC；导管底口与孔底的距离为30-40cm，H1表示桩底到导管底口的高度,取50cm；H2表示首批灌注砼的最小深度（导管底口到砼面的高度）为1m，h1表示泥浆底部到砼面的高度，保证导管埋入砼中的深度不小于1m。h1=Hwrw/rC=1.1*68/2.4=31.17mVr1.25=3.14*(1.25/2)2*（H1+1）+3.14*（0.25/2）2/4h1=3.14*(1.25/2)2*(0.5+1)+3.14*(0.25/2)2/4*31.17=2.23m34.2、箭球、拨栓或开阀打开漏斗阀门，放下封底砼，首批砼灌入孔底后，立即探测孔内砼面高度，计算出导管内埋置深度，如符合要求，即可正常灌注。如发现导管内大量进水，表明出现灌注事故,排除事故后方可继续灌注。5、水下混凝土浇灌桩基混凝土采用罐车运输配合导管灌注，灌注开始后，应紧凑连续地进行，严禁中途停工。在灌注过程中，应防止混凝土拌和物从漏斗顶溢出或从漏斗外掉入孔底，使泥浆内含有水泥而变稠凝结，致使测探不准确；应注意观察管内混凝土下降和孔内水位升降情况，及时测量孔内混凝土面高度，正确指挥导管的提升和拆除；导管的埋置深度应控制在2～4m。同时应经常测探孔内混凝土面的位置，即时调整导管埋深。导管提升时应保持轴线竖直和位置居中，逐步提升。如导管法兰卡挂钢筋骨架，可转动导管，使其脱开钢筋骨架后，再移到钻孔中心。拆除导管动作要快，时间一般不宜超过15min。要防止螺栓、橡胶垫和工具等掉入孔中。要注意安全。已拆下的管节要立即清洗干净，堆放整齐。循环使用导管4～8次后应重新进行水密性试验。在灌注过程中，当导管内混凝土不满，含有空气时，后续混凝土要徐徐灌入，不可整斗地灌入漏斗和导管，以免在导管内形成高压气囊，挤出管节间的橡皮垫，而使导管漏水。当混凝土面升到钢筋骨架下端时，为防钢筋骨架被混凝土顶托上升，可采取以下措施：①尽量缩短混凝土总的灌注时间，防止顶层混凝土进入钢筋骨架时混凝土的流动性过小。②当混凝土面接近和初进入钢筋骨架时，应使导管底口处于钢筋笼底口3m以下和1m以上处，并慢慢灌注混凝土，以减小混凝土从导管底口出来后向上的冲击力；③当孔内混凝土面超过钢筋笼底2m左右，适当提升导管，减小导管埋置长度，以增加骨架在导管口以下的埋置深度，从而增加混凝土对钢筋骨架的握裹力。混凝土灌注到接近设计标高时，要计算还需要的混凝土数量（计算时应将导管内及混凝土输送泵内的混凝土数量估计在内），通知拌和站按需要数拌制，以免造成浪费。在灌注将近结束时,由于导管内混凝土柱高减小,超压力降低,而导管外的泥浆及所含渣土稠度增加,相对密度增...
