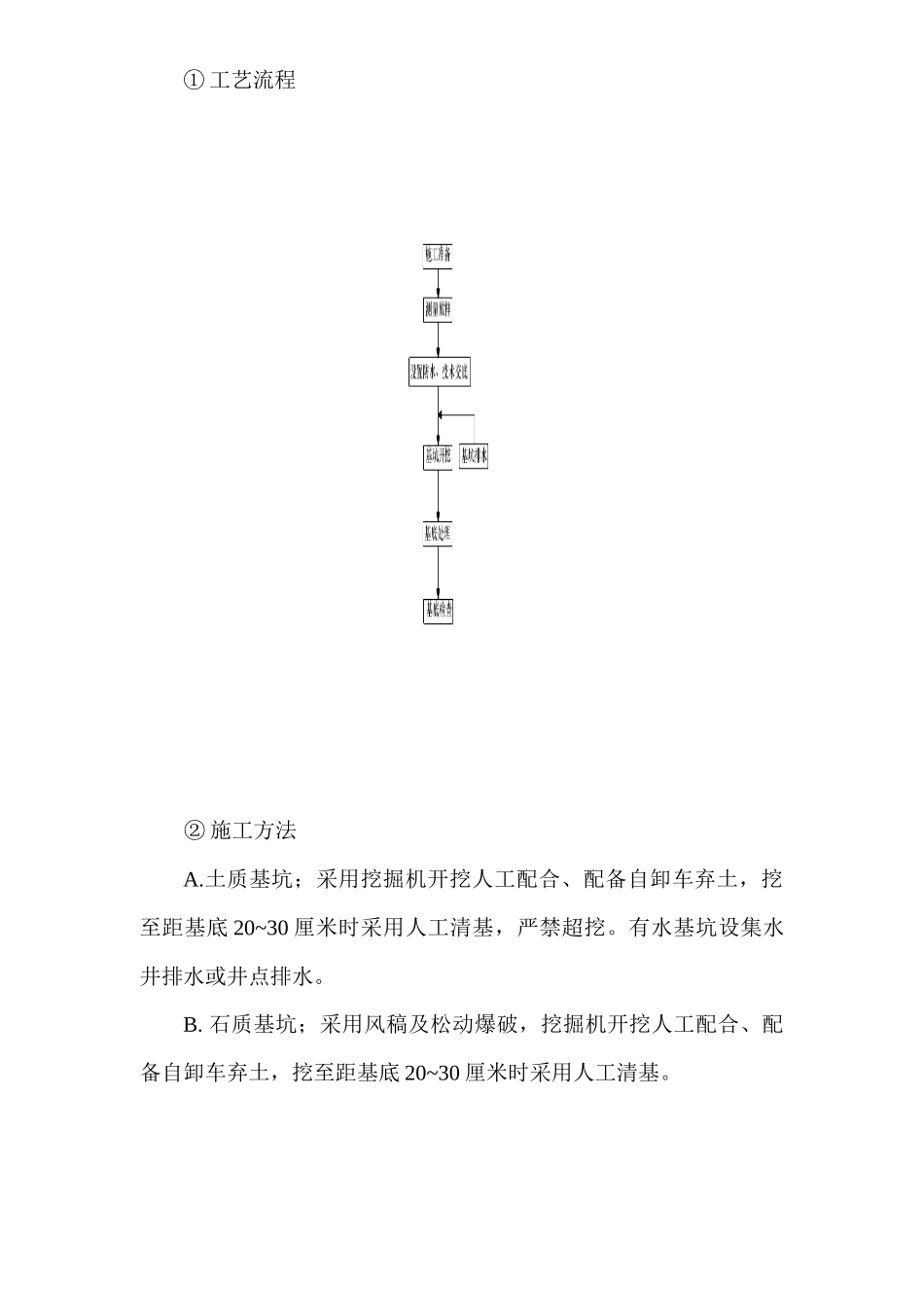

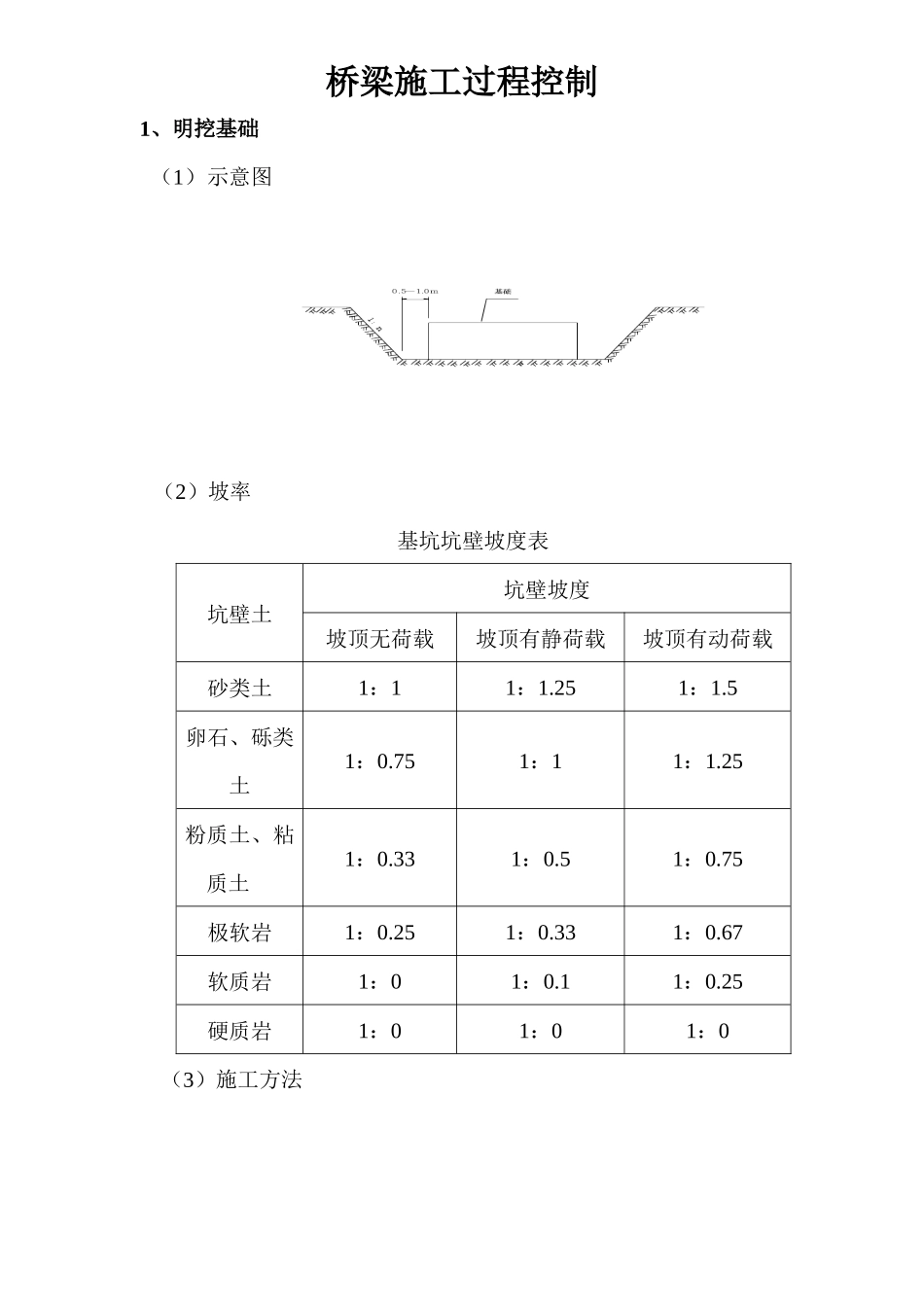

桥梁施工过程控制1、明挖基础（1）示意图（2）坡率基坑坑壁坡度表坑壁土坑壁坡度坡顶无荷载坡顶有静荷载坡顶有动荷载砂类土1：11：1.251：1.5卵石、砾类土1：0.751：11：1.25粉质土、粘质土1：0.331：0.51：0.75极软岩1：0.251：0.331：0.67软质岩1：01：0.11：0.25硬质岩1：01：01：0（3）施工方法①工艺流程②施工方法A.土质基坑；采用挖掘机开挖人工配合、配备自卸车弃土，挖至距基底20~30厘米时采用人工清基，严禁超挖。有水基坑设集水井排水或井点排水。B.石质基坑；采用风稿及松动爆破，挖掘机开挖人工配合、配备自卸车弃土，挖至距基底20~30厘米时采用人工清基。2、钻孔灌注桩基础（1）工艺流程（2）施工方法①护筒加工护筒采用A3钢材5mm厚钢板制作，为增加刚度防止变形，在护筒上、下端和中部用φ16的钢筋设固筋，护筒高度根据地质情况确定，护筒内径应比桩径大20~30厘米，并在护筒顶部设20×20厘米孔，循环泥浆。②护筒埋设护筒埋置深度应根据设计要求或桩位的水文地质情况确定。埋设时，护筒中心与桩位中心偏差不能大于5cm。护筒埋设示意图（3）钻孔①冲击钻冲击钻适用于各种土层。开孔时先在孔内灌注泥浆，在土层中钻进采用100cm高冲程，在砂、砂砾石或卵石土层中采用75cm中冲程，在易坍塌或流沙地段采用小冲程，并提高泥浆黏度和比重。②正、反循环钻适用于粘性土、砂性土、含量少于20％的卵石土、软岩。开钻时要低档慢速钻进，在粘土中选用尖底钻锥，稀泥浆，中速钻进，在砂土或软土中选用平底钻锥，稠泥浆，轻压，抵挡慢速钻进。（4）泥浆钻孔泥浆是用水、黏土（或膨润土）和填加剂按适当配合比，使用泥浆搅拌机、人工搅拌或钻锥搅拌的方法配置而成。一般地层选用泥浆比重1.0~1.25，易坍塌地层选用泥浆比重1.2~1.6。（5）清孔①用泥浆泵吸渣5~15min，清除孔底钻渣。②提起钻锥10~20cm空转4~8h，以中速压入比重1.1~1.25的泥浆把孔内含渣泥浆换出。③使用掏渣筒掏渣，用手摸泥浆中无2~3mm颗粒为止。④在灌注砼前，对孔底进行高压射水或高压射风3~5min，沉渣浮起后，立即灌注水下砼。（6）灌注水下混凝土a、施工工艺b、灌注水下混凝土浇注之前，先用高压风管射水（或射风）冲射底孔3~5min，（柱桩沉淀厚度小于5厘米、縻擦桩沉淀厚度小于30~50厘米）然后剪球（或拔栓、开阀）浇注首批水下混凝土。首批混凝土的数量应满足导管首次埋置深度（≥1.0m）和填充导管底部的需要。V≥πD2（H1+H2）÷4+πd2h1÷4式中：V——灌注首批混凝土所需数量（m3）；D——桩孔直径（m）；d——导管内径（m）。混凝土浇注工作要连续进行。浇注过程中要经常测量导管埋入深度，导管埋入深度控制在2~6米。浇注混凝土面高出桩顶设计标高0.5~1.0m，确保桩头质量。3、墩台身施工（1）工艺流程（2）桥墩施工脚手架a井字型脚手架距结构外缘50~80cm，脚手架安置在密实的地基上。b高度大于20米设置双排、小于20米设置单排，高度10米在四角设置揽风绳一道。c间距：立杆间距1.2米，横杆间距1.2~1.8米，设剪刀撑。（3）模板a采用A3钢材5mm厚的钢板加工制作，大块钢模板拼装每节模板高度宜在2~5米。根据结构形状合理分块加工，结合现场吊装设备来确定。桥墩高度小于6米时一次立设到位，大于6米时分次立设施工。b采用组合钢模施工时，要进行组合排列设计，确保板缝横平竖直，大面平顺。c模板箍带、支撑位置布置要合理，要有足够的刚度，保证施工过程中不变形。（4）混凝土施工a混凝土浇筑速度按下式确定：V≥sh/t式中：V—混凝土配制、输送及灌注的容许最小速度，以米3/小时计；s—灌注的面积，以米2计；h—灌注层的厚度，以米计；t—所用水泥的初凝时间，以小时计。b混凝土施工前将混凝土表面浮浆凿除，并用水冲洗干净，调整接茬钢筋。c混凝土浇注前应对支架、模板、钢筋预埋件、结构尺寸进行检查，做好记录，符合设计后方可浇注。d混凝土倾落高度超过2米时，安装串桶，超过10米时应设置减速装置。e混凝土应分层水平浇注，分层厚度不宜超过30cm，并要连续浇注，间歇时间不宜超过2小时。（5）养生普通混凝土，浇筑后10~12小时内（炎夏时可缩短至2~3小时），干硬性混凝土，浇筑后1~2小时内，进行覆盖浇水养护，养护时间不少于14天。
