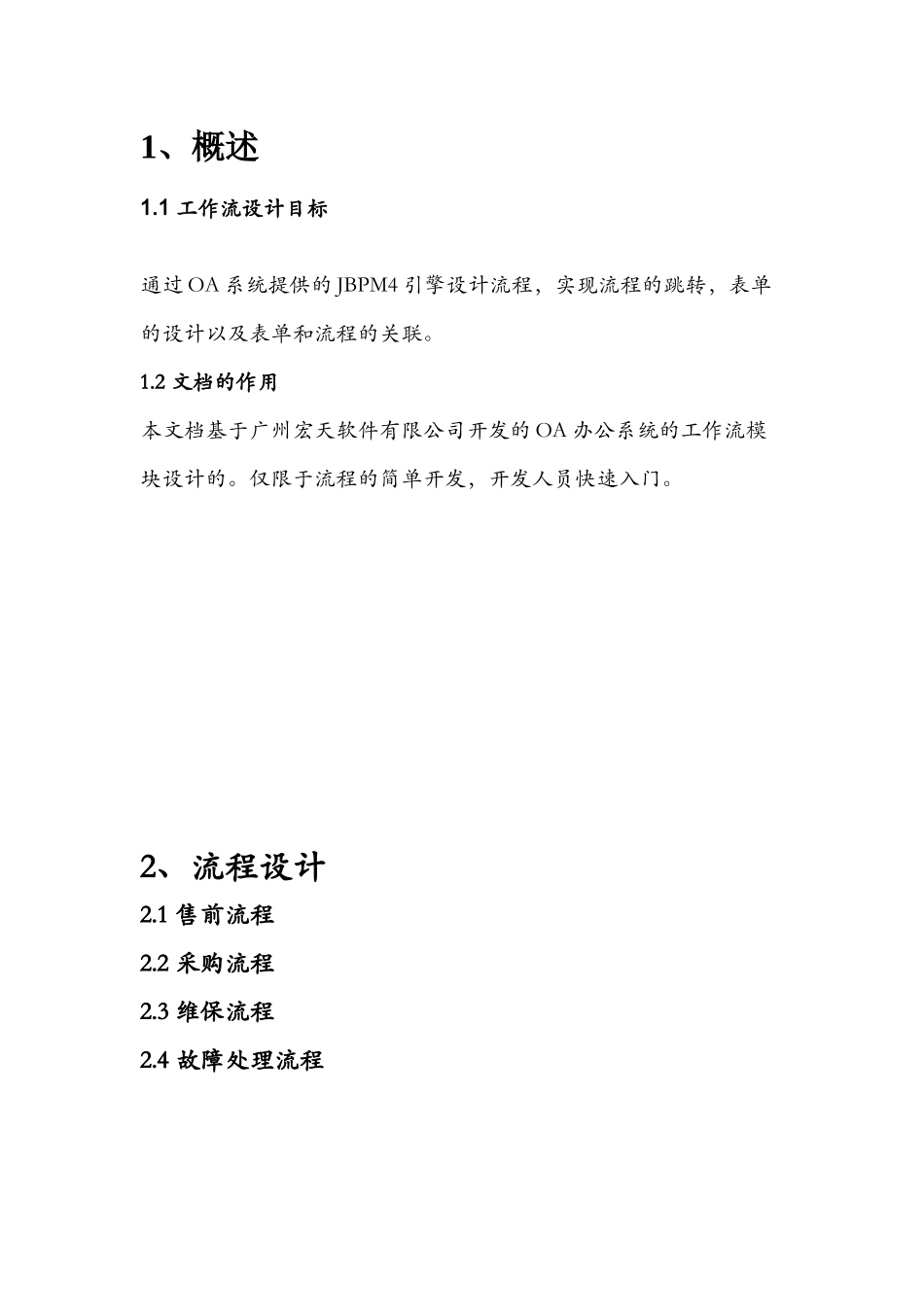

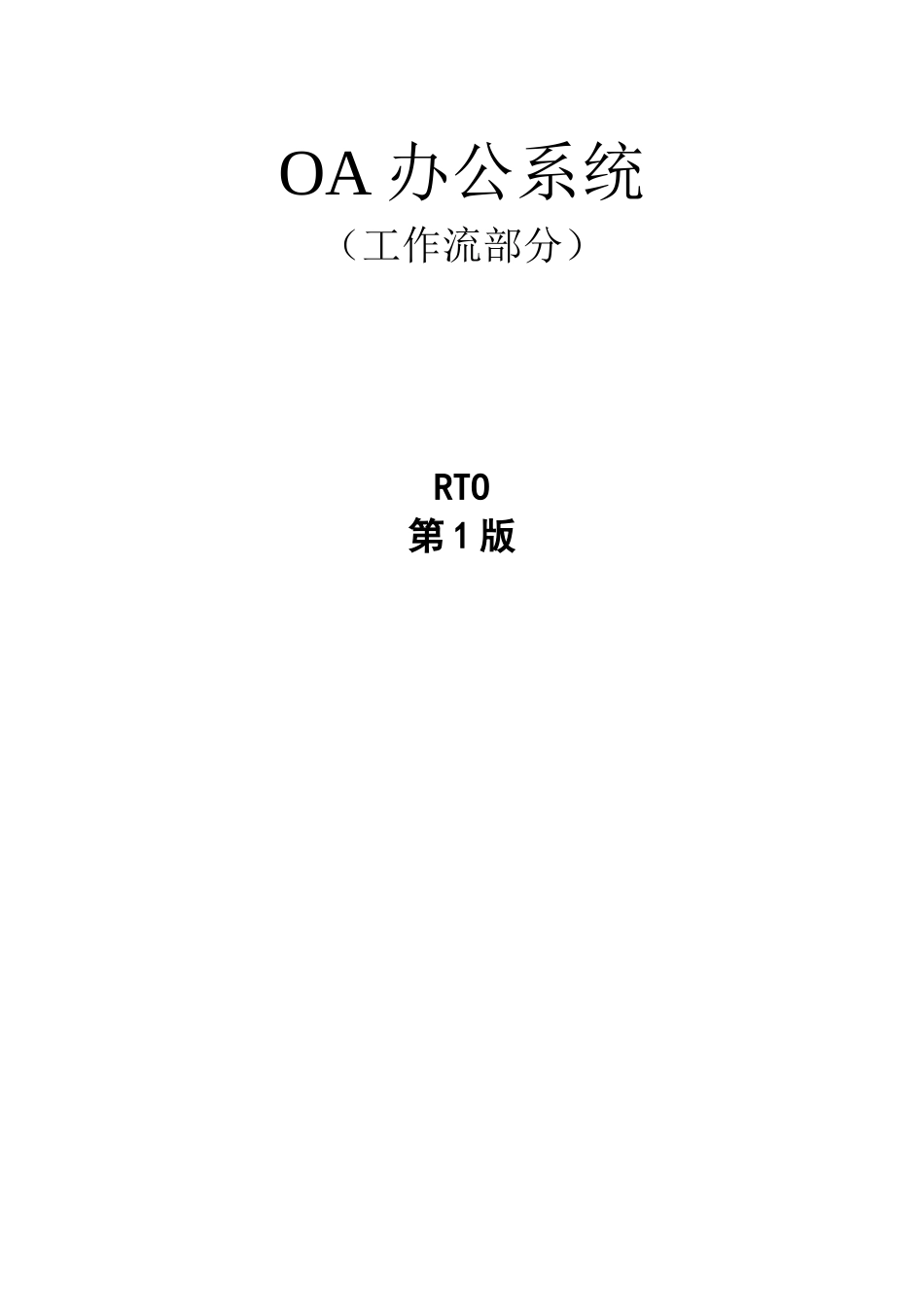

OA办公系统（工作流部分）RTO第1版目录1、概述1.1工作流设计目标通过OA系统提供的JBPM4引擎设计流程，实现流程的跳转，表单的设计以及表单和流程的关联。1.2文档的作用本文档基于广州宏天软件有限公司开发的OA办公系统的工作流模块设计的。仅限于流程的简单开发，开发人员快速入门。2、流程设计2.1售前流程2.2采购流程2.3维保流程2.4故障处理流程1.1概述主要是流程图，表单的设计以及流程图和表单关联的设计。以一个售前的流程例子介绍他们公用的部分的开发设计。2.1.1售前流程图设计由此页面进入“在线流程设计”.下面的页面就是OA系统提供编辑流程图的页面，可以把所需要的流程通过此工具画出来在这里简单介绍下几个节点的作用（1）开始节点开始：这是一个流程的起点，一个流程可以没有结束节点但是一定要有节点。（2）任务节点：这是一个需要人参与的节点，需要人去提交数据。（3）决策节点：这是一个特殊的节点，它不需要人参与，但是需要一些人定义的条件来决定其下一步条到哪一个分支。（4）同步节点：这个节点是当2个分支需要同时执行时所用到的节点。（注：此节点通常和下面的合并节点成对使用，这样可以保证一个分支结束流程不会结束，等另外的分支都结束后流程才会结束）（5）合并节点:此节点是2个分支需要合并的时候的节点。其使用方法参照同步。（6）此节点不是必须的，但是基本上都是需要这个节点的。他代表了一个流程的结束。（7）流程节点的连接。当鼠标移到一个节点上时会有4个红点在四周，拖动一个红点到另一个节点的红点就可以连接2个节点。注意一个节点的到另一节点的线上的名字不能重复，因为流程引擎是通过流程线上的名字来跳转的，同样任何2个节点的名字也不能相同，否则会有冲突。流程就不能发布。发布流程：再设计页面的右边会有一栏流程的详细信息如下图：注：发布时注意当以前发布过了这次发布只是修改时下方会有个版本号，这是本系统的一个扩展。当发布时这个流程关联的流程表单就会取消，也就是说这是一个新的流程。2.1.2流程表单的设计进入流程表单定义页面点击添加表单在这里介绍OA系统提供的集中控件：（1）表格这个可以设置表格的行数列数宽度高度等属性（2）单行文本框如下图：注：表单会和数据库对应。（3）多行文本框：（4）时间选择器：（5）部门选择器（6）人员选择器（7）菜单、列表（8）附件表单设计好之后效果预览如下：生成与数据库对应的表单如下图：其中需要设定一个节点作为这个表单的标题，这样才可以发布一个表单。2.1.3表单和流程图关联当流程设计发布后会有如下效果这个按钮就是来设置表单和流程图的关联的这个设置有3个方面（1）人员设置如下图这里的设置是设置每个任务节点的执行人。可以设置是用户，也可以设置是角色，这里就不详细介绍了。主要是介绍下会签：在这一步需要会签，可以选择绝对票数，如上图所示的内容，当有一个人选择了拒绝，那么这个任务的结果就不通过。也可以选择百分比票数。决策方式，就是达到绝对票数或者百分比票数后的结果。有2个结果拒绝和通过。（2）流程干预：这里的干预主要是设置决策节点到底走哪一个分支。点击需要设置的决策节点如下图分支条件设置代码中的内容就是和表单关联流程图的上一步表单提交上来的业务数据其中的字段KEY是表单设计时所填写的名称，字段标签就是下图所示的标签名称。StringtranTo="是";if("0".equals(isagree)){tranTo="否";}这里的0是表示上图0所对应的标签无风险。tranTo="是";这里的tranTo的值是流程图两个节点连接线上的值。如下图这个决策节点（是否存在风险）有2个分支，一个分支会按照”是“这条线去走，一条线会按照“否”这条线去走。下面在介绍会签的节点：会签StringtranTo="是";if("refuse".equals(decisionType)){tranTo="否";}这里有2个参数是系统设置的标签的值有2个pass和refuse,标签的名称是decisionType，是会签结果放置的变量名,当decisionType的值是refuse时会按照“否”那条线去执行，反之就会按照“是”这条线去执行。其他决策节点的设置通上面的两种雷同，这里就不作多介绍。（3）表单设置这里表单设置是设置表单和哪个流程相关联当设置关联的表...
