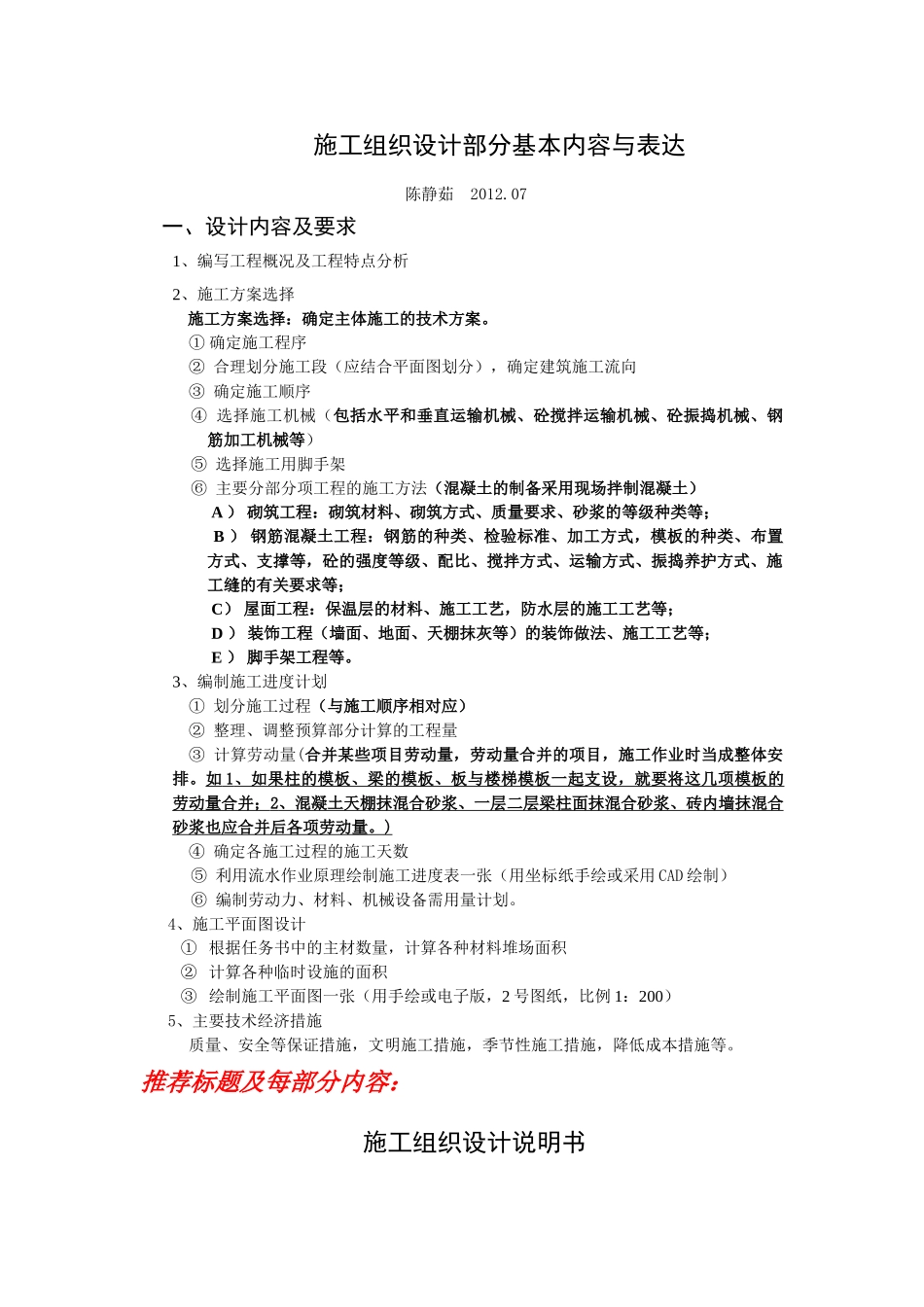

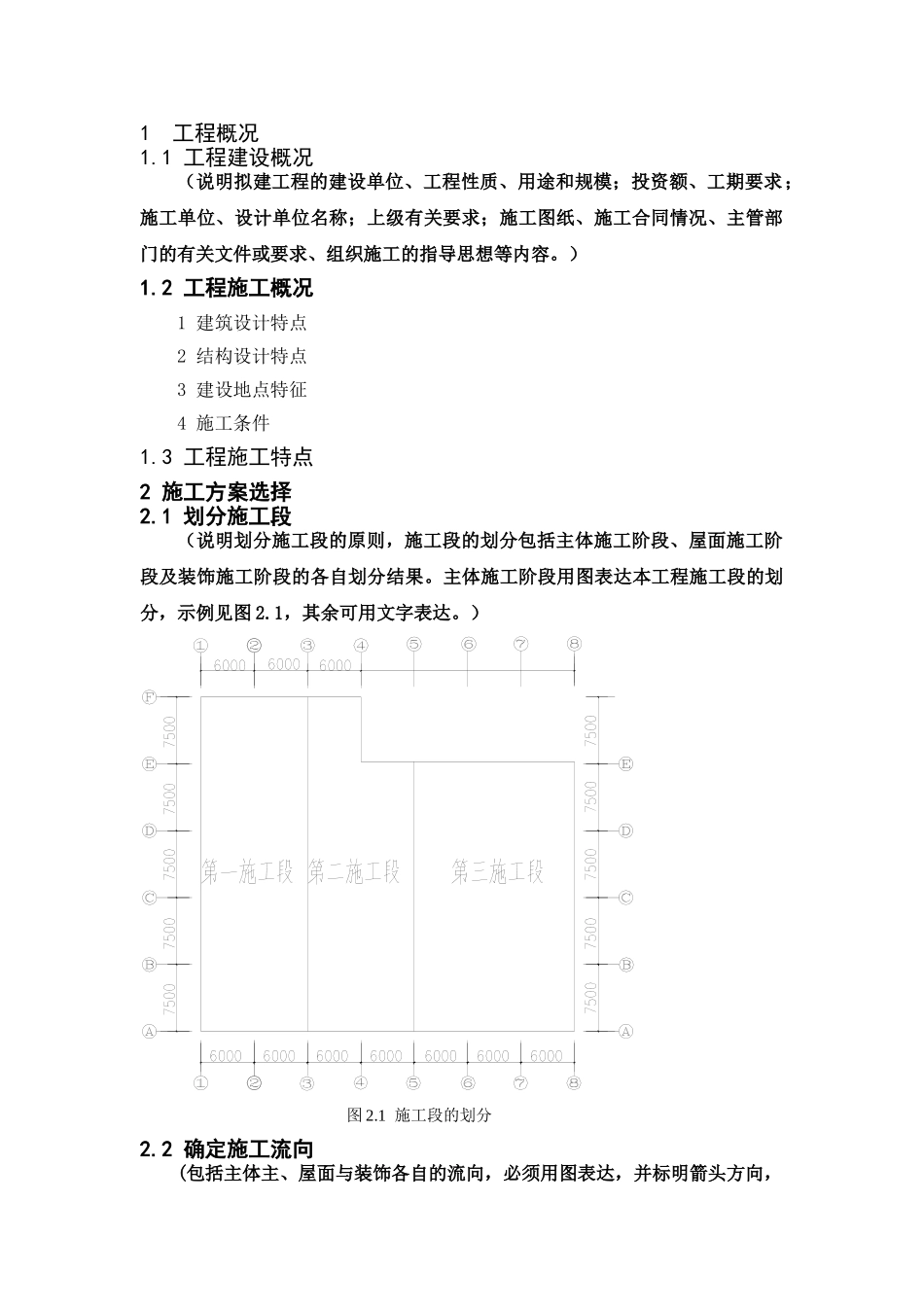

施工组织设计部分基本内容与表达陈静茹2012.07一、设计内容及要求1、编写工程概况及工程特点分析2、施工方案选择施工方案选择：确定主体施工的技术方案。①确定施工程序②合理划分施工段（应结合平面图划分），确定建筑施工流向③确定施工顺序④选择施工机械（包括水平和垂直运输机械、砼搅拌运输机械、砼振捣机械、钢筋加工机械等）⑤选择施工用脚手架⑥主要分部分项工程的施工方法（混凝土的制备采用现场拌制混凝土）A）砌筑工程：砌筑材料、砌筑方式、质量要求、砂浆的等级种类等；B）钢筋混凝土工程：钢筋的种类、检验标准、加工方式，模板的种类、布置方式、支撑等，砼的强度等级、配比、搅拌方式、运输方式、振捣养护方式、施工缝的有关要求等；C）屋面工程：保温层的材料、施工工艺，防水层的施工工艺等；D）装饰工程（墙面、地面、天棚抹灰等）的装饰做法、施工工艺等；E）脚手架工程等。3、编制施工进度计划①划分施工过程（与施工顺序相对应）②整理、调整预算部分计算的工程量③计算劳动量(合并某些项目劳动量，劳动量合并的项目，施工作业时当成整体安排。如1、如果柱的模板、梁的模板、板与楼梯模板一起支设，就要将这几项模板的劳动量合并；2、混凝土天棚抹混合砂浆、一层二层梁柱面抹混合砂浆、砖内墙抹混合砂浆也应合并后各项劳动量。)④确定各施工过程的施工天数⑤利用流水作业原理绘制施工进度表一张（用坐标纸手绘或采用CAD绘制）⑥编制劳动力、材料、机械设备需用量计划。4、施工平面图设计①根据任务书中的主材数量，计算各种材料堆场面积②计算各种临时设施的面积③绘制施工平面图一张（用手绘或电子版，2号图纸，比例1：200）5、主要技术经济措施质量、安全等保证措施，文明施工措施，季节性施工措施，降低成本措施等。推荐标题及每部分内容：施工组织设计说明书1工程概况1.1工程建设概况（说明拟建工程的建设单位、工程性质、用途和规模；投资额、工期要求；施工单位、设计单位名称；上级有关要求；施工图纸、施工合同情况、主管部门的有关文件或要求、组织施工的指导思想等内容。）1.2工程施工概况1建筑设计特点2结构设计特点3建设地点特征4施工条件1.3工程施工特点2施工方案选择2.1划分施工段（说明划分施工段的原则，施工段的划分包括主体施工阶段、屋面施工阶段及装饰施工阶段的各自划分结果。主体施工阶段用图表达本工程施工段的划分，示例见图2.1，其余可用文字表达。）图2.1施工段的划分2.2确定施工流向(包括主体主、屋面与装饰各自的流向，必须用图表达，并标明箭头方向，可手绘，可用画图板绘制后插入)2.3单位工程的施工顺序1．单位工程的施工顺序（以分部工程来划分的单位工程施工顺序，示例见图2.1）人工回填土竣工清理、收尾室外装修室内装修主体结构施工屋面工程设备管道安装基础结构施工土方开挖施工准备水电预埋图2.2施工顺序图2.主要分部工程施工顺序（此处确定的施工顺序是３.1划分施工过程的基础，有些不占用进度的施工过程在进度计划中可以不出现，但在施工顺序中一定要出现，如砖混结构的“扎构造柱钢筋”）（1）基础施工顺序（例：平整场地—→人工开挖—→混凝土基础垫层—→独基扎钢筋—→独基支模—→独基浇混凝土—→土方回填夯实）（2）主体结构施工顺序（例：框架结构主体阶段的工作，包括绑扎钢筋、支模板、浇筑混凝土和墙体砌筑。第一种施工顺序：绑扎柱钢筋—→支柱、梁、板、楼梯模板—→绑梁、板、楼梯钢筋—→浇柱、梁、板、楼梯混凝土—→墙体砌筑；第二种施工顺序：绑扎柱钢筋—→支柱模板—→浇注混凝土—→支、梁、板、楼梯模板—→绑梁、板、楼梯钢筋—→浇梁、板、楼梯混凝土—→墙体砌筑。主导工序是××××。砖混结构结构主体阶段的施工顺序：绑扎构造柱钢筋—→墙体砌筑—→构造柱模板—→构造柱混凝土—→圈梁钢筋—→模板—→混凝土—→支梁、板、楼梯模板—→绑梁、板楼梯钢筋—→浇梁、板、楼梯混凝土。其主导工序为墙体砌筑和梁、板、楼梯的模板、钢筋、混凝土）（3）屋面工程施工顺序（按屋面的做法编写屋面工程的施工顺序）（4）装饰装修工程施工顺序（分室外装修和室内装修的顺序）2.5分部分项工程的...
