施工现场质量缺陷图片VIP免费

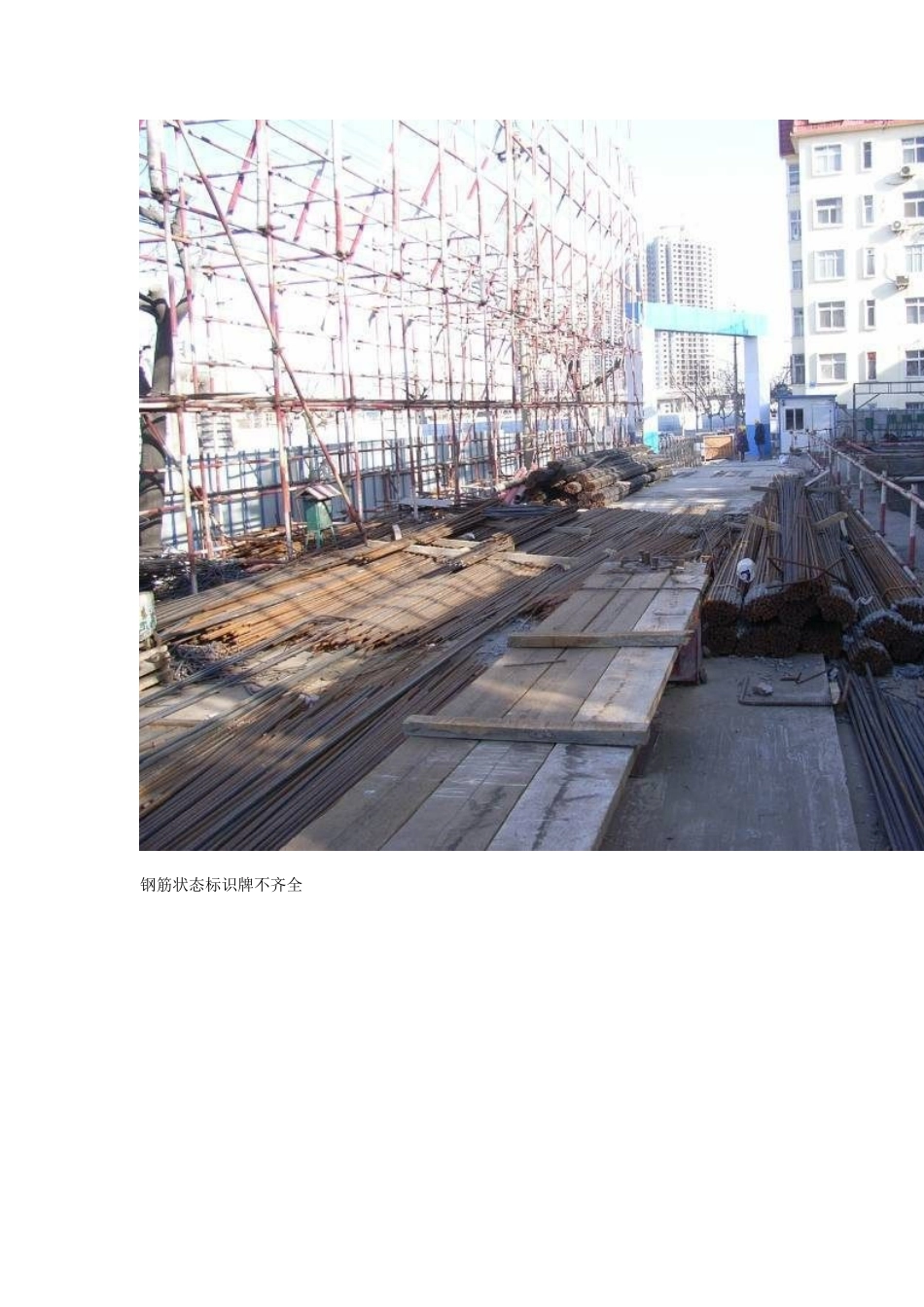

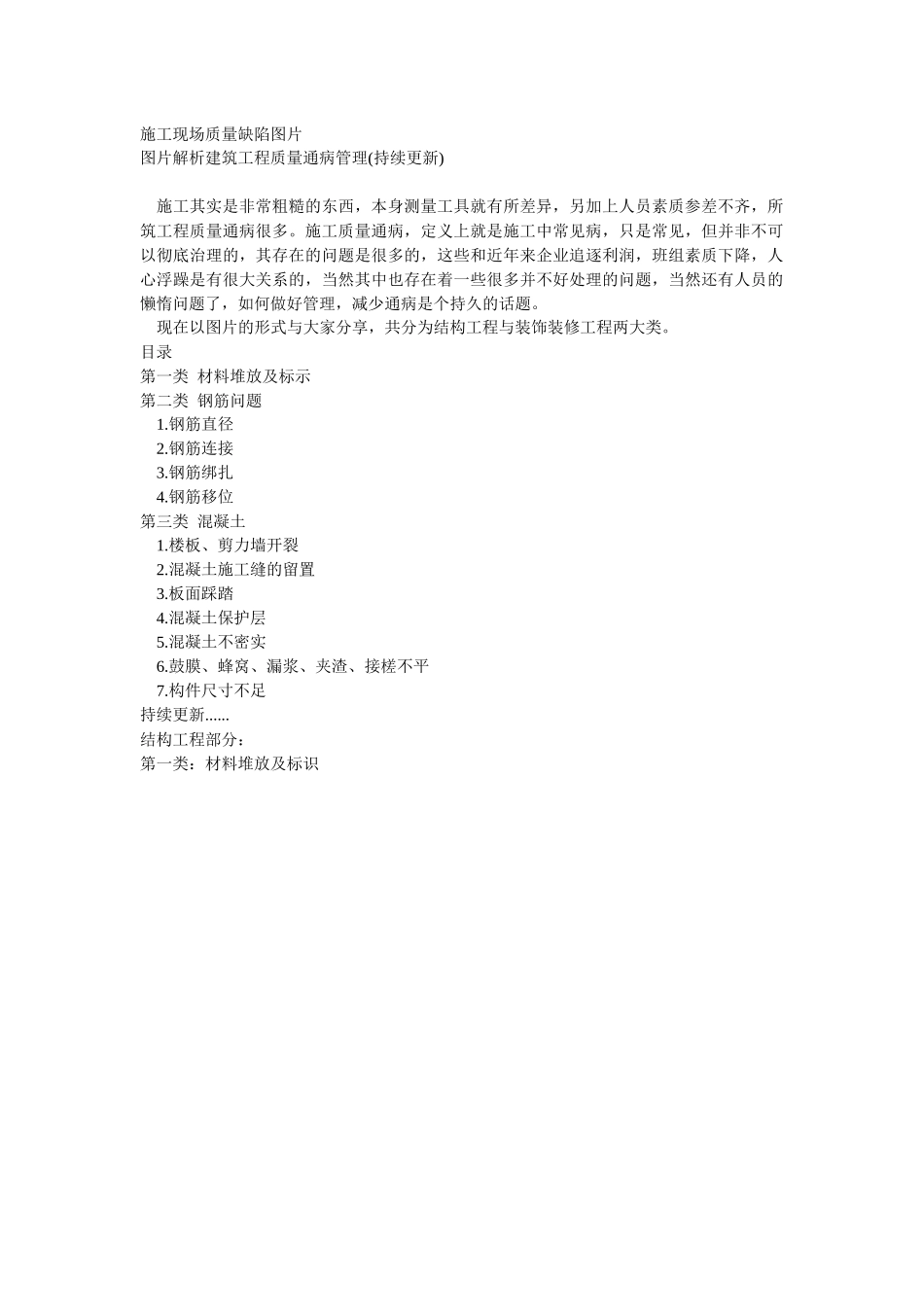

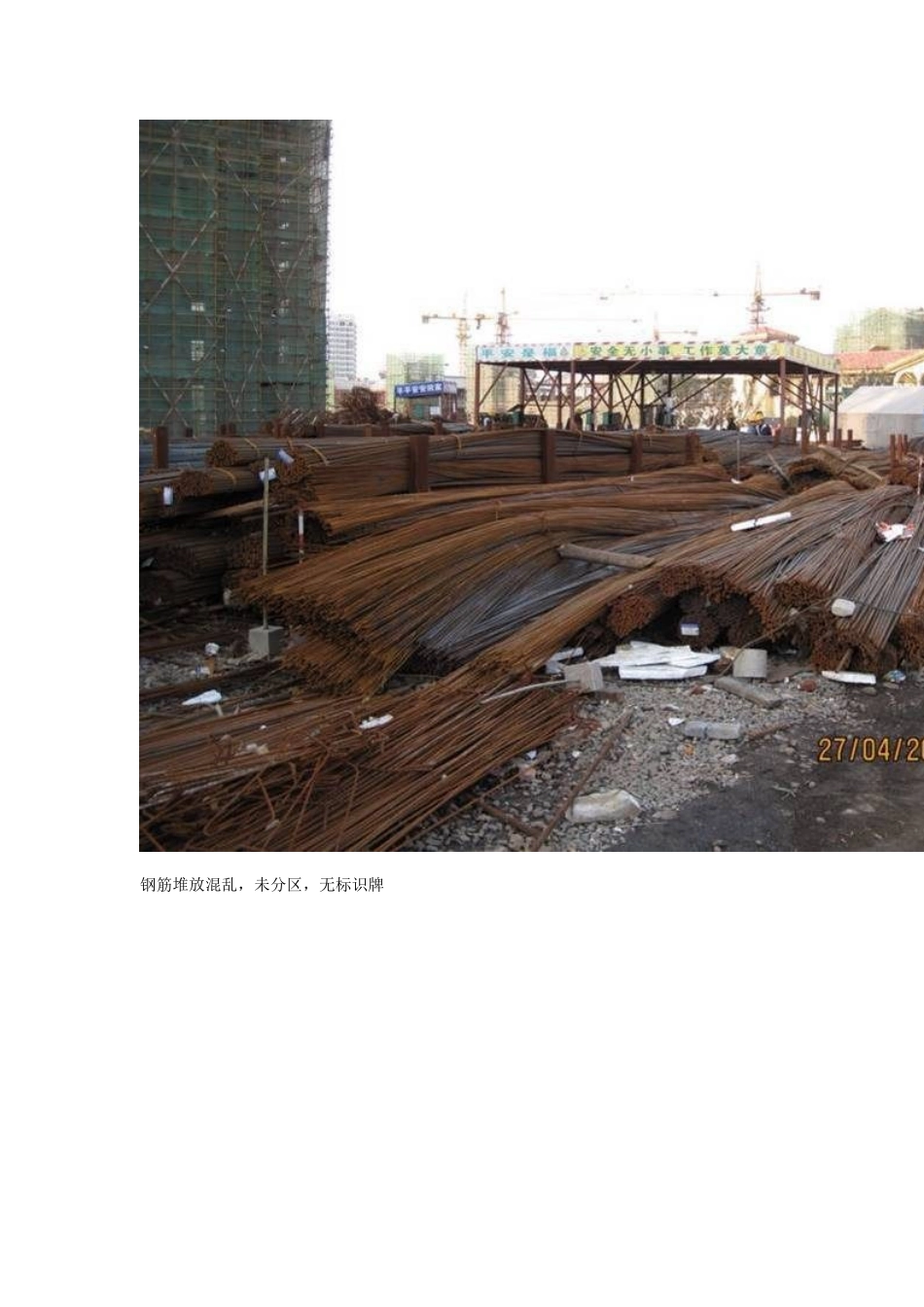

施工现场质量缺陷图片图片解析建筑工程质量通病管理(持续更新)施工其实是非常粗糙的东西，本身测量工具就有所差异，另加上人员素质参差不齐，所筑工程质量通病很多。施工质量通病，定义上就是施工中常见病，只是常见，但并非不可以彻底治理的，其存在的问题是很多的，这些和近年来企业追逐利润，班组素质下降，人心浮躁是有很大关系的，当然其中也存在着一些很多并不好处理的问题，当然还有人员的懒惰问题了，如何做好管理，减少通病是个持久的话题。现在以图片的形式与大家分享，共分为结构工程与装饰装修工程两大类。目录第一类材料堆放及标示第二类钢筋问题1.钢筋直径2.钢筋连接3.钢筋绑扎4.钢筋移位第三类混凝土1.楼板、剪力墙开裂2.混凝土施工缝的留置3.板面踩踏4.混凝土保护层5.混凝土不密实6.鼓膜、蜂窝、漏浆、夹渣、接槎不平7.构件尺寸不足持续更新......结构工程部分：第一类：材料堆放及标识钢筋状态标识牌不齐全钢筋堆放混乱，未分区，无标识牌现场钢筋堆放混乱，无标识牌现场钢筋堆放混乱无分隔，标识牌数量不足现场部分待用钢筋泡水水泥露天堆放现场水泥库未封闭水泥无出厂日期和批号混凝土砌块堆放未架空，无防潮、防雨淋措施加气混凝土块无防潮措施水泥砖强度不足，规格尺寸不符合要求（厚度约46mm）搅拌砂浆直接倾倒在土地面上室外标养室不封闭标养室无门砌筑砂浆配合比采用体积比配合比计量不规范砌筑砂浆配合比采用体积比配合比计量不规范现场材料堆放规整钢筋堆放整齐试块堆放规整第二大类钢筋问题第一小类钢筋直径现场部分直径8mm钢筋实测7mm现场钢筋直径6、8、10mm，内径实测值分别为：5、7、8.2mm剪力墙暗柱拉筋直径瘦身剪力墙钢筋三级钢直径8mm实测7mm第二小类钢筋连接直螺纹钢筋未及时套筒保护接头未打磨已使用的钢筋直螺纹丝口存在断丝现象直螺纹连接端面不平、断丝直螺纹丝扣长度不一致，端部马蹄形，未加保护帽直螺纹连接端面不平直螺纹钢筋接头未加设保护帽直螺纹连接外漏丝扣超标个别机械连接接头外露丝扣数超标直螺纹连接钢筋绑扎使用同一跨内钢筋存在多个接头电渣压力焊未顺肋焊直螺纹连接采用专用螺帽保护丝扣直螺纹钢筋丝口加工符合要求直螺纹钢筋丝口保护到位钢筋直螺纹连接规范第三小类钢筋绑扎桩头纵筋随意弯折，锈蚀严重，漏设箍筋纵筋采用热熔方式切断梁钢筋未锚入支座内梁钢筋在支座处截断加密区箍筋间距过大（150>100）柱纵筋间距偏差过大剪力墙钢筋绑扎混乱钢筋采用短钢筋搭接主、次梁交接处箍筋未加密梁纵筋锚固长度不足钢筋锚固方向错误箍筋弯钩的平直段长度不足箍筋未有效套住纵筋，绑扎不到位楼板负弯矩钢筋端部任意弯折梯板下排钢筋伸入梯梁长度严重不足楼板钢筋绑扎不到位，扣数不足现浇板钢筋间距不均匀现场浇注砼应加设马道、垫板现浇楼板个别部位存在三层线管叠加的现象三层以上线管交叉敷设卫生间墙体构造柱根部未植筋，且上下均无加密区圈梁外侧钢筋在构造柱内搭接构造柱钢筋搭接未绑扎，且在箍筋外构造柱箍筋弯钩不足135°第4小类钢筋移位部分暗柱钢筋位移楼梯板施工缝设置位置错误上下层钢筋位移严重剪力墙保护层厚度不足钢筋移位梁顶钢筋弯折错位，间距过密框架柱纵筋在（梁、柱节点）非连接区进行搭接框架柱纵筋位移现象严重梁有效截面严重不足（设计为200mm现场为100mm）剪力墙、暗柱纵筋位移剪力墙、暗柱纵筋位移剪力墙、暗柱纵筋位移剪力墙、暗柱纵筋位移剪力墙纵筋间距过大剪力墙钢筋倒伏、弯折楼板钢筋保护措施不到位，钢筋破坏施工缝处板钢筋位移严重，钢筋保护层超大现浇板上排钢筋下移，砼保护层达8cm楼板上部钢筋最大位移10cm现浇板上排钢筋下移施工缝处楼板钢筋严重下移楼板保护层过大上部仅植一根或两根主筋构造柱植筋定位不对第三大类混凝土第一类:楼板、剪力墙开裂部分楼层，现浇混凝土楼板裂缝现象严重部分楼板开裂现浇楼板板面较严重开裂楼板混凝土终凝前出现大量裂缝现浇板上表面开裂剪力墙存在较多竖向裂缝部分剪力墙开裂第二小类：混凝土施工缝的留置楼梯施工缝留置位置不当梯板施工缝位置错误梯梁施工缝留置错误楼梯施工缝留设位置不当，砼不密实剪力墙施工缝留置不顺直混凝土施工缝留置不直剪力墙施...
