施工员、预算员基础知识复习题VIP免费

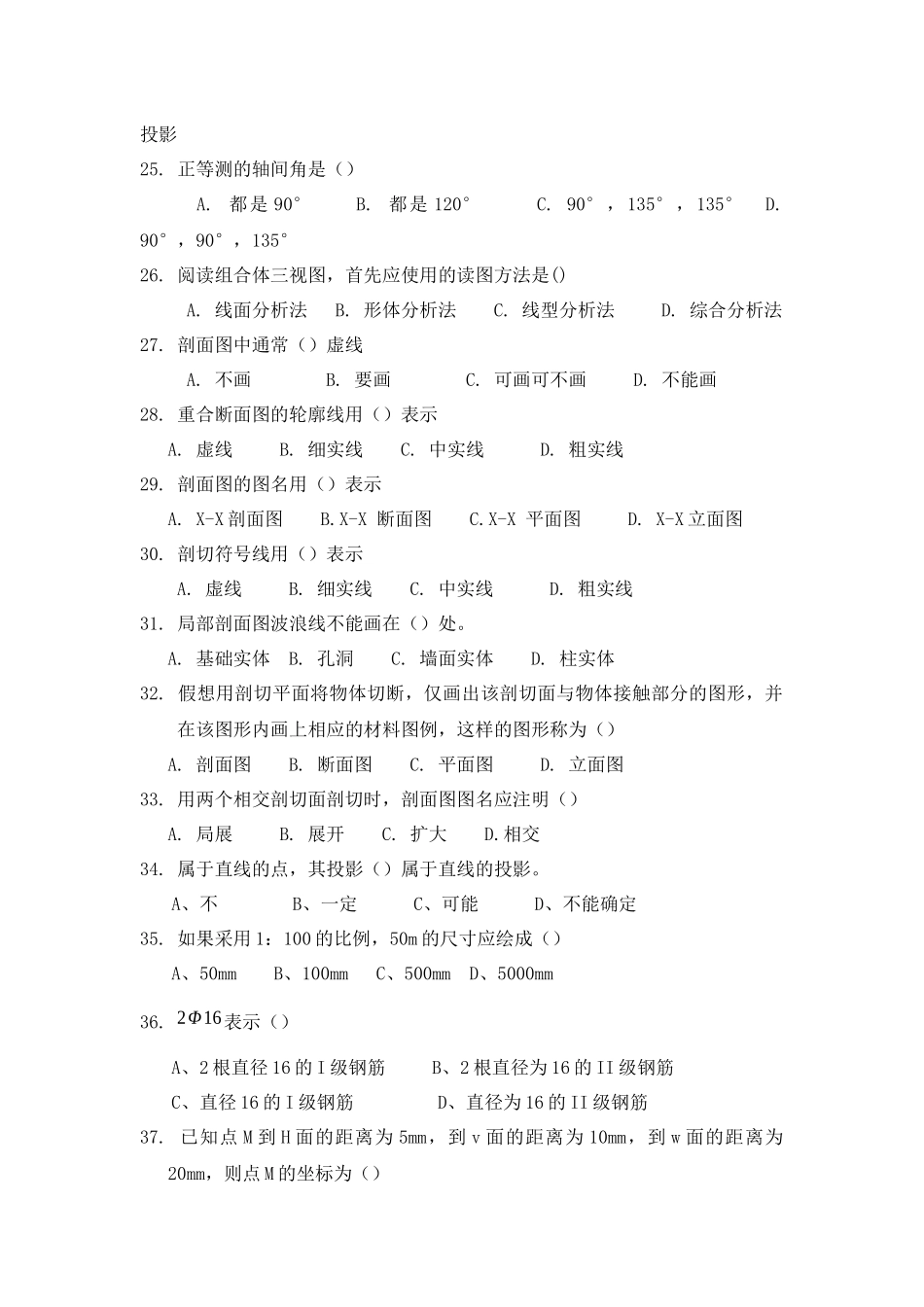

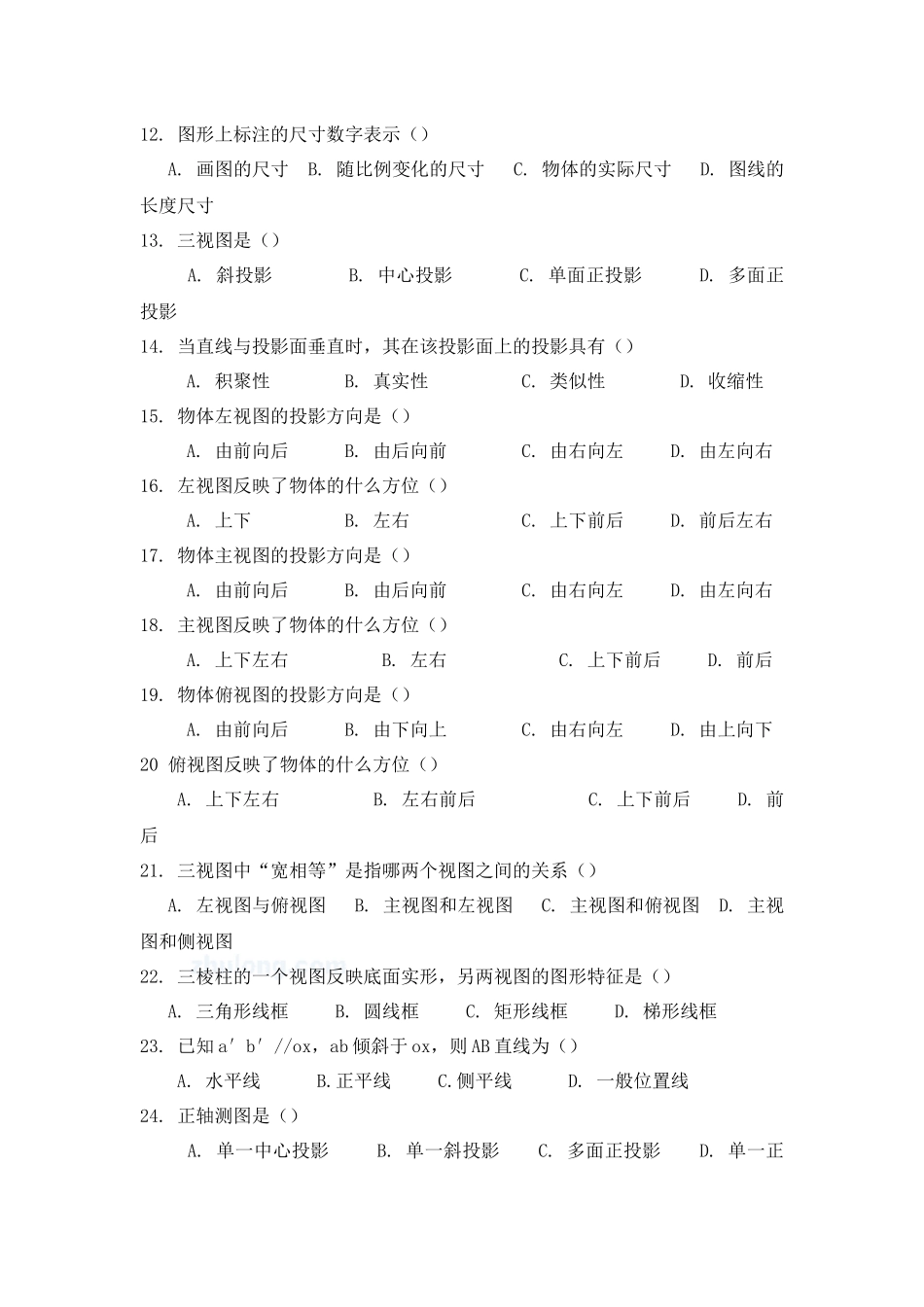

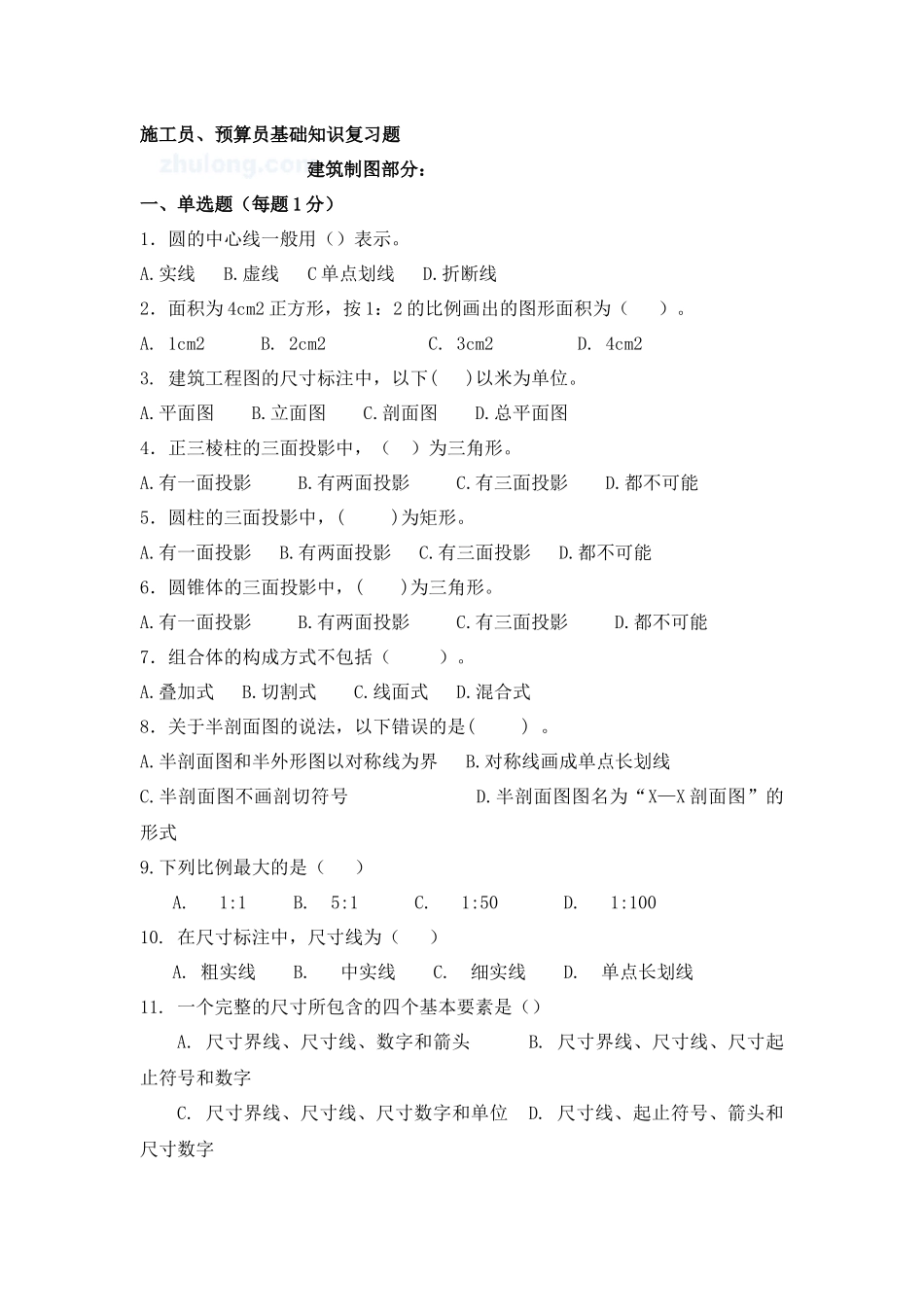

施工员、预算员基础知识复习题建筑制图部分：一、单选题（每题1分）1．圆的中心线一般用（）表示。A.实线B.虚线C单点划线D.折断线2．面积为4cm2正方形，按1：2的比例画出的图形面积为（）。A.1cm2B.2cm2C.3cm2D.4cm23.建筑工程图的尺寸标注中，以下()以米为单位。A.平面图B.立面图C.剖面图D.总平面图4．正三棱柱的三面投影中，（）为三角形。A.有一面投影B.有两面投影C.有三面投影D.都不可能5．圆柱的三面投影中，()为矩形。A.有一面投影B.有两面投影C.有三面投影D.都不可能6．圆锥体的三面投影中，()为三角形。A.有一面投影B.有两面投影C.有三面投影D.都不可能7．组合体的构成方式不包括（）。A.叠加式B.切割式C.线面式D.混合式8．关于半剖面图的说法，以下错误的是()。A.半剖面图和半外形图以对称线为界B.对称线画成单点长划线C.半剖面图不画剖切符号D.半剖面图图名为“X—X剖面图”的形式9.下列比例最大的是（）A.1:1B.5:1C.1:50D.1:10010.在尺寸标注中，尺寸线为（）A.粗实线B.中实线C.细实线D.单点长划线11.一个完整的尺寸所包含的四个基本要素是（）A.尺寸界线、尺寸线、数字和箭头B.尺寸界线、尺寸线、尺寸起止符号和数字C.尺寸界线、尺寸线、尺寸数字和单位D.尺寸线、起止符号、箭头和尺寸数字12.图形上标注的尺寸数字表示（）A.画图的尺寸B.随比例变化的尺寸C.物体的实际尺寸D.图线的长度尺寸13.三视图是（）A.斜投影B.中心投影C.单面正投影D.多面正投影14.当直线与投影面垂直时，其在该投影面上的投影具有（）A.积聚性B.真实性C.类似性D.收缩性15.物体左视图的投影方向是（）A.由前向后B.由后向前C.由右向左D.由左向右16.左视图反映了物体的什么方位（）A.上下B.左右C.上下前后D.前后左右17.物体主视图的投影方向是（）A.由前向后B.由后向前C.由右向左D.由左向右18.主视图反映了物体的什么方位（）A.上下左右B.左右C.上下前后D.前后19.物体俯视图的投影方向是（）A.由前向后B.由下向上C.由右向左D.由上向下20俯视图反映了物体的什么方位（）A.上下左右B.左右前后C.上下前后D.前后21.三视图中“宽相等”是指哪两个视图之间的关系（）A.左视图与俯视图B.主视图和左视图C.主视图和俯视图D.主视图和侧视图22.三棱柱的一个视图反映底面实形，另两视图的图形特征是（）A.三角形线框B.圆线框C.矩形线框D.梯形线框23.已知a′b′//ox，ab倾斜于ox，则AB直线为（）A.水平线B.正平线C.侧平线D.一般位置线24.正轴测图是（）A.单一中心投影B.单一斜投影C.多面正投影D.单一正投影25.正等测的轴间角是（）A.都是90°B.都是120°C.90°，135°，135°D.90°，90°，135°26.阅读组合体三视图，首先应使用的读图方法是()A.线面分析法B.形体分析法C.线型分析法D.综合分析法27.剖面图中通常（）虚线A.不画B.要画C.可画可不画D.不能画28.重合断面图的轮廓线用（）表示A.虚线B.细实线C.中实线D.粗实线29.剖面图的图名用（）表示A.X-X剖面图B.X-X断面图C.X-X平面图D.X-X立面图30.剖切符号线用（）表示A.虚线B.细实线C.中实线D.粗实线31.局部剖面图波浪线不能画在（）处。A.基础实体B.孔洞C.墙面实体D.柱实体32.假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为（）A.剖面图B.断面图C.平面图D.立面图33.用两个相交剖切面剖切时，剖面图图名应注明（）A.局展B.展开C.扩大D.相交34.属于直线的点，其投影（）属于直线的投影。A、不B、一定C、可能D、不能确定35.如果采用1：100的比例，50m的尺寸应绘成（）A、50mmB、100mmC、500mmD、5000mm36.2Φ16表示（）A、2根直径16的I级钢筋B、2根直径为16的II级钢筋C、直径16的I级钢筋D、直径为16的II级钢筋37.已知点M到H面的距离为5mm，到v面的距离为10mm，到w面的距离为20mm，则点M的坐标为（）A、（5，10，20）B、（20，10，5）C、（10，5，20）D、（5，20，10）38.总平面图上的标高尺寸及新建房屋的定位尺寸，均以()为单位。A.mmB.mC.dmD.cm39.A1图纸幅面的尺寸规格是（）。A．594×841B．420×630C．420×594D．297×42040.在绘制图样中，点划线和虚线相交时应()相交。A.线与线B.线与点C...
