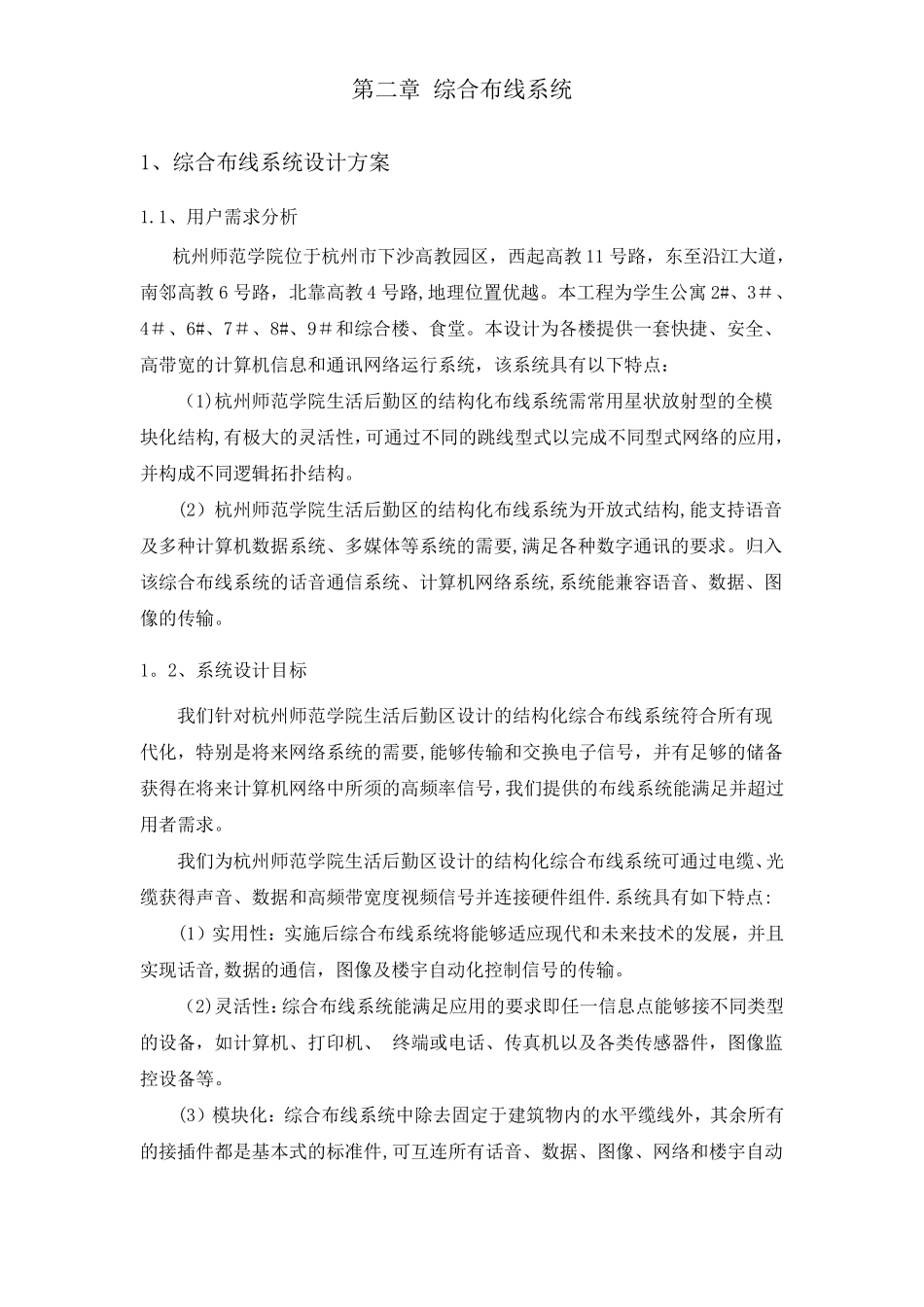

第二章综合布线系统1、综合布线系统设计方案1.1、用户需求分析杭州师范学院位于杭州市下沙高教园区，西起高教11号路，东至沿江大道，南邻高教6号路，北靠高教4号路,地理位置优越。本工程为学生公寓2#、3＃、4＃、6#、7＃、8#、9＃和综合楼、食堂。本设计为各楼提供一套快捷、安全、高带宽的计算机信息和通讯网络运行系统，该系统具有以下特点：（1)杭州师范学院生活后勤区的结构化布线系统需常用星状放射型的全模块化结构,有极大的灵活性，可通过不同的跳线型式以完成不同型式网络的应用，并构成不同逻辑拓扑结构。(2）杭州师范学院生活后勤区的结构化布线系统为开放式结构,能支持语音及多种计算机数据系统、多媒体等系统的需要,满足各种数字通讯的要求。归入该综合布线系统的话音通信系统、计算机网络系统,系统能兼容语音、数据、图像的传输。1。2、系统设计目标我们针对杭州师范学院生活后勤区设计的结构化综合布线系统符合所有现代化，特别是将来网络系统的需要,能够传输和交换电子信号，并有足够的储备获得在将来计算机网络中所须的高频率信号，我们提供的布线系统能满足并超过用者需求。我们为杭州师范学院生活后勤区设计的结构化综合布线系统可通过电缆、光缆获得声音、数据和高频带宽度视频信号并连接硬件组件.系统具有如下特点:(1）实用性：实施后综合布线系统将能够适应现代和未来技术的发展，并且实现话音,数据的通信，图像及楼宇自动化控制信号的传输。（2)灵活性：综合布线系统能满足应用的要求即任一信息点能够接不同类型的设备，如计算机、打印机、终端或电话、传真机以及各类传感器件，图像监控设备等。(3）模块化：综合布线系统中除去固定于建筑物内的水平缆线外，其余所有的接插件都是基本式的标准件,可互连所有话音、数据、图像、网络和楼宇自动化设备的连接，以方便使用搬迁、更改、扩容和管理。（4)可扩展性：综合布线系统是可扩充的,以便将来有更大发展时，很容易将设备扩展进去。（5)经济性：采用综合布线系统后可以减少管理费用，因为模块化的结构，大大减少日后更改或搬迁系统时的费用.1。3、综合布线系统深化设计本设计方案包含工作区子系统、水平子系统、垂直主干子系统、管理子系统、设备间子系统.1）工作区子系统杭州师范学院生活后勤区的工作区子系统包括用户跳线与信息出口，根据招标文件的要求，本方案工作区子系统信息终端总数为:6570个;语音点为1367个、数据点为5202个，光纤点为1个。对于所有到信息终端的数据和语音信息点,我们选择了美国AVAYA公司的超五类信息模块以及单孔和双孔信息面板，安装、维护方便简单。信息插座面板具有标识，以色标和编号表示插座类型以及所在区域.工作站区子系统示意图信息插座安装说明：每个数据信息出口面板为86标准面板，可和国内的标准86暗装金属盒相匹配.每个出口配一个RJ45到RJ45跳线(用于工作站连接线)。RJ—45埋入式信息插座与其旁边的电源插座保持20CM的距离，信息插座和电源插座的低边沿线距地板水平面30CM。具体安装如图所示：2）水平子系统(1）线缆水平布线模型：注：C-连接插座双绞线电缆水平布线模型（2）每层线缆总长度计算公式:C=［0.5(L+D）+B+G］*nC-楼层线缆总长度（m)L—离配线间最远信息点（I/O）插座距离(m）D—离配线间最近信息点(I/0)插座距离(m）B—备用线缆长度（m）（平均线缆长度的10％）G—端接跳线容差（5∽10m）n-每层信息点（I/O）总数（3）我们选用技术领先的超五类4对非屏蔽双绞线。对于所有楼层，我们采用超五类4对非屏蔽双绞线,可达到100MHz以上的传输频宽.水平布线系统极为重要,它在最长90米(加上10米跳线）的距离上传输的数据率达到100Mbit/s.数据传输质量中的比特误差率主要根据电缆的衰减，近端串音与阻抗而定。我们所提供的超五类UTP电缆将有如下特点：（1）满足或超过ISO/IECIS11801、CENELEC、EN50173和EIA/TIA586A的要求；（2）向后兼容五类产品；（3）实际ACR(串扰衰减比率）达到318MHz.这些增强的性能使得该电缆能在将来更高要求的应用中被使用。与我们的连接硬件一起表现的连接性能已超过D级要求。由此高ACR(近端串音，衰减)可导致更好的传输,对于将来的应用则有更...
