新型自行车变速器设计与制造设计说明书VIP免费

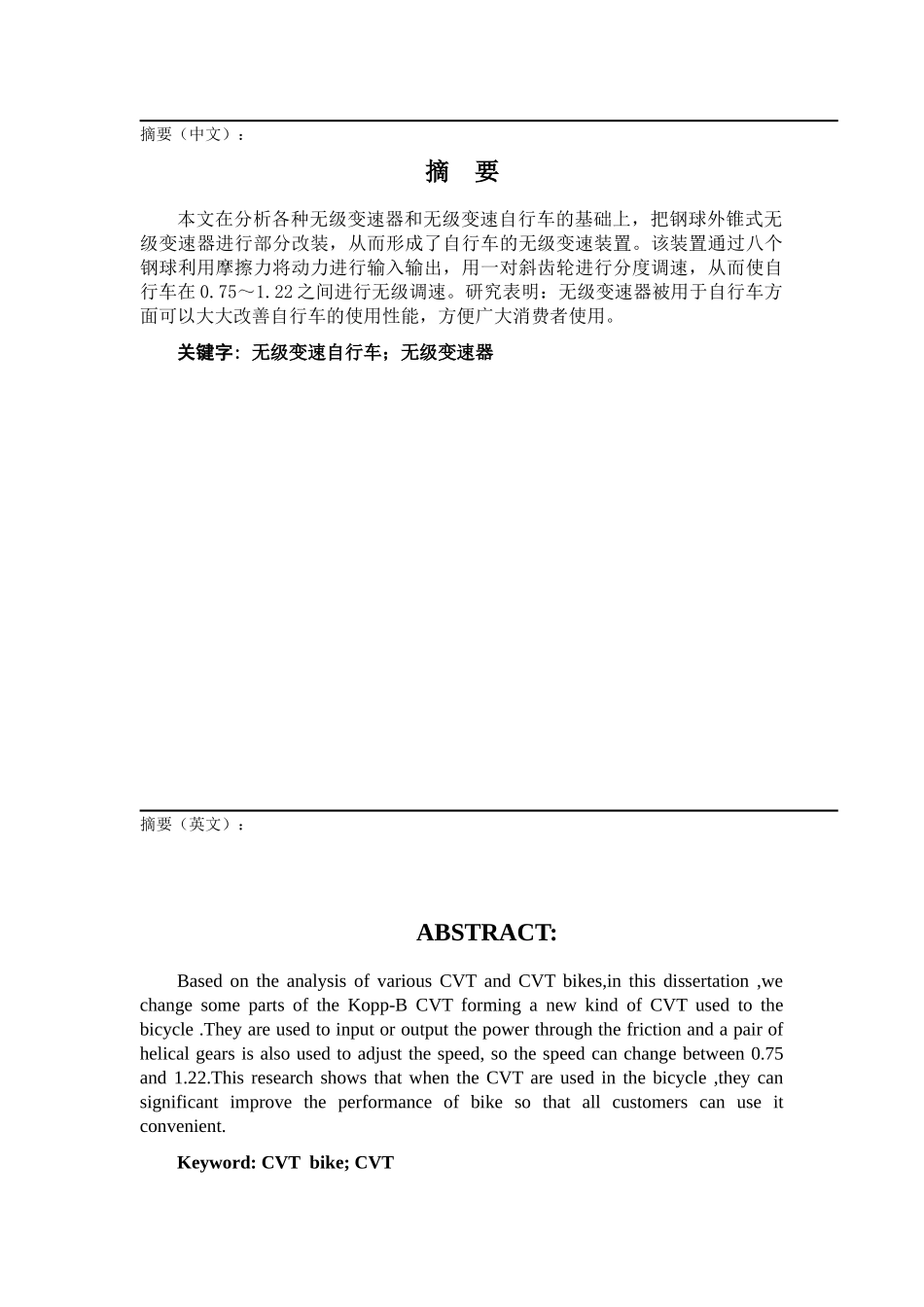

摘要（中文）：摘要本文在分析各种无级变速器和无级变速自行车的基础上，把钢球外锥式无级变速器进行部分改装，从而形成了自行车的无级变速装置。该装置通过八个钢球利用摩擦力将动力进行输入输出，用一对斜齿轮进行分度调速，从而使自行车在0.75～1.22之间进行无级调速。研究表明：无级变速器被用于自行车方面可以大大改善自行车的使用性能，方便广大消费者使用。关键字:无级变速自行车；无级变速器摘要（英文）：ABSTRACT:BasedontheanalysisofvariousCVTandCVTbikes,inthisdissertation,wechangesomepartsoftheKopp-BCVTforminganewkindofCVTusedtothebicycle.Theyareusedtoinputoroutputthepowerthroughthefrictionandapairofhelicalgearsisalsousedtoadjustthespeed,sothespeedcanchangebetween0.75and1.22.ThisresearchshowsthatwhentheCVTareusedinthebicycle,theycansignificantimprovetheperformanceofbikesothatallcustomerscanuseitconvenient.Keyword:CVTbike;CVT目录第一章绪论..................................................................................................................................41.1机械无级变速器的发展概况1.2机械无级变速器的特征和应用1.3无级变速自行车研究现状1.4毕业论文设计内容和要求第二章自行车无级变速器总体方案的选择...................................................................................92.1钢球长锥式(RC型2.2钢球外锥式无级变速器2.3两方案的比较与选择第三章钢球外锥式无级变速器部分零件的设计与计算...........................................................123.1钢球与主﹑从动锥齿轮的设计与计算3.2加压盘的设计与计算3.3调速齿轮上变速曲线槽的设计与计算3.4输入轴的设计与计算3.5输出轴的设计与计算3.6输入﹑输出轴上轴承的选择与计算3.7输入﹑输出轴上端盖的设计与计算3.8调速机构的设计与计算3.9自行车无级变速器的安装参考文献........................................................................................................................................27附录................................................................................................................................................28谢辞............................................................................................................................................41第一章绪论1.1机械无级变速器的发展概况无级变速器分为机械无级变速器，液压传动无级变速器，电力传动无级变速器三种，但本设计任务要求把无级变速器安装在自行车上，所以一般只能用机械无级变速器，所以以下重点介绍机械无级变速器。机械无级变速器最初是在19世纪90年代出现的，至20世纪30年代以后才开始发展，但当时由于受材质与工艺方面的条件限制，进展缓慢。直到20世纪50年代，尤其是70年代以后，一方面随着先进的冶炼和热处理技术，精密加工和数控机床以及牵引传动理论与油品的出现和发展，解决了研制和生产无级变速器的限制因素；另一方面，随着生产工艺流程实现机械化、自动化以及机械要改进工作性能，都需要大量采用无级变速器。因此在这种形式下，机械无级变速器获得迅速和广泛的发展。主要研制和生产的国家有美国、日本、德国、意大利和俄国等。产品有摩擦式、链式、带式和脉动式四大类约三十多种结构形式。国内无级变速器是在20世纪60年代前后起步的，当时主要是作为专业机械配套零部件，由于专业机械厂进行仿制和生产，例如用于纺织机械的齿链式，化工机械的多盘式以及切削机床的Kopp型无级变速器等，但品种规格不多，产量不大，年产量仅数千台。直到80年代中期以后，随着国外先进设备的大量引进，工业生产现代化及自动流水线的迅速发展，对各种类型机械无级变速器的需求大幅度增加，专业厂才开始建立并进行规模化生产，一些高等院校也开展了该领域的研究工作。经过十几年的发展，国外现有的几种主要类型结构的无级变速器，在国内皆有相应的专业生产厂及系列产品，年产量...
