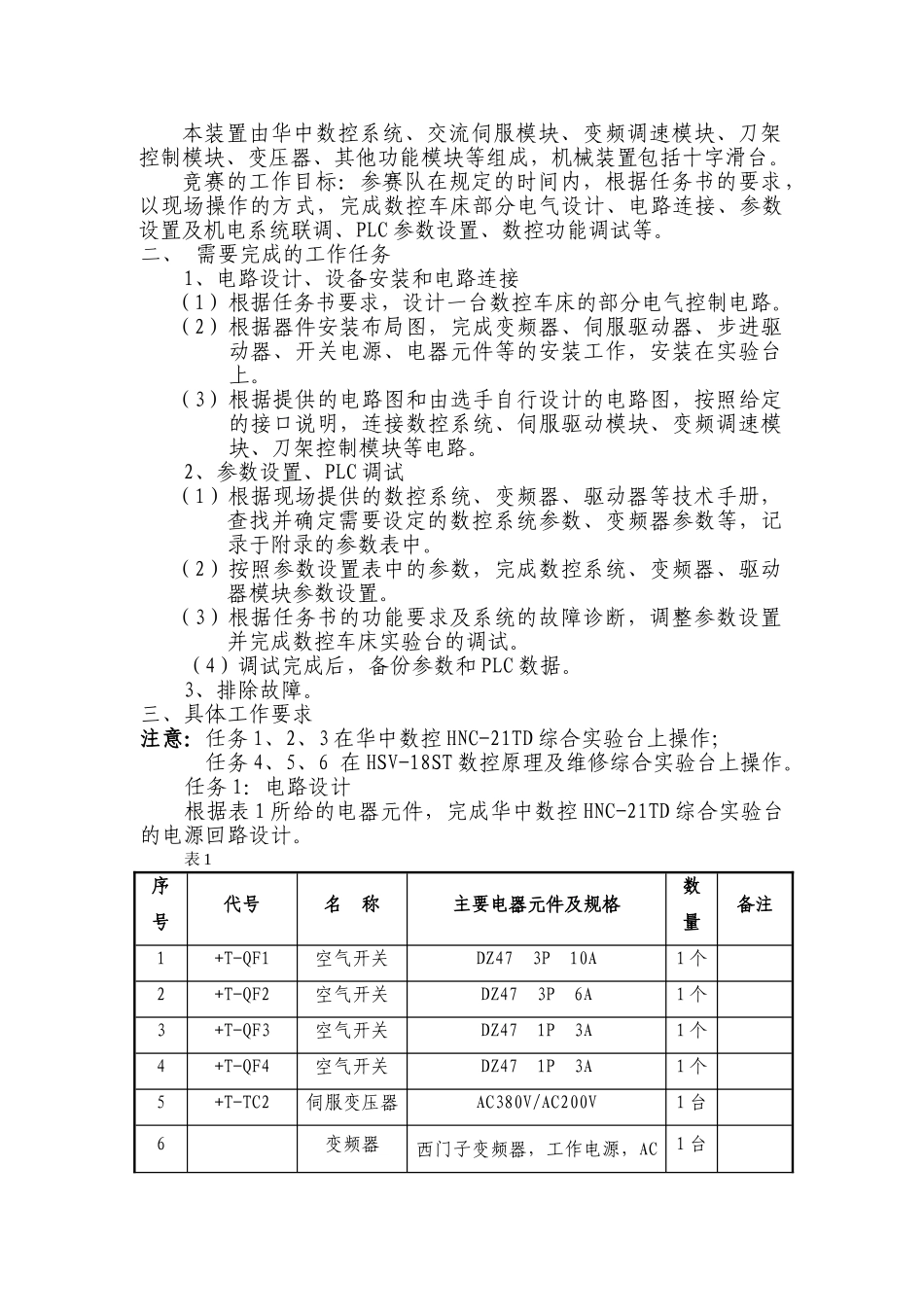

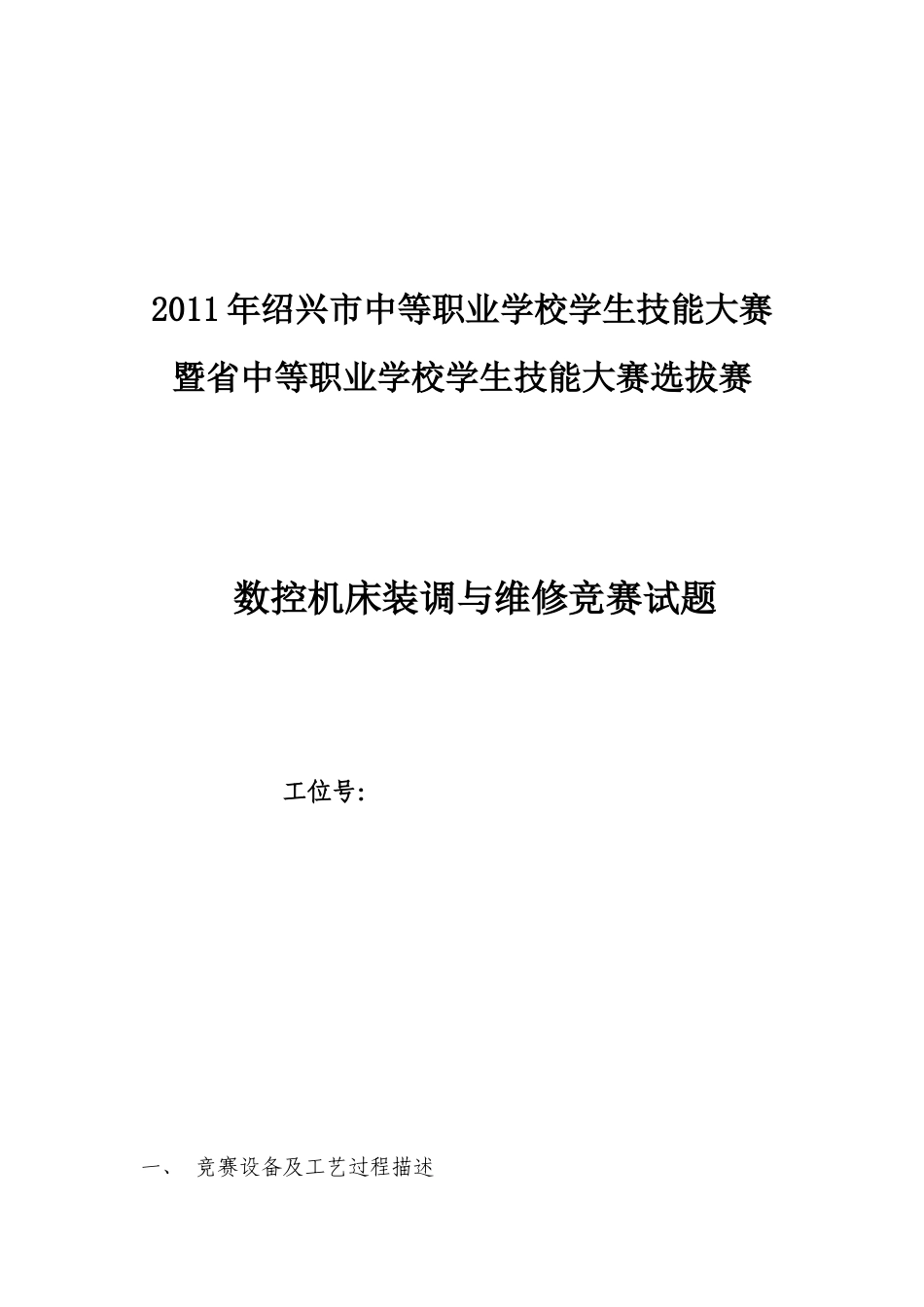

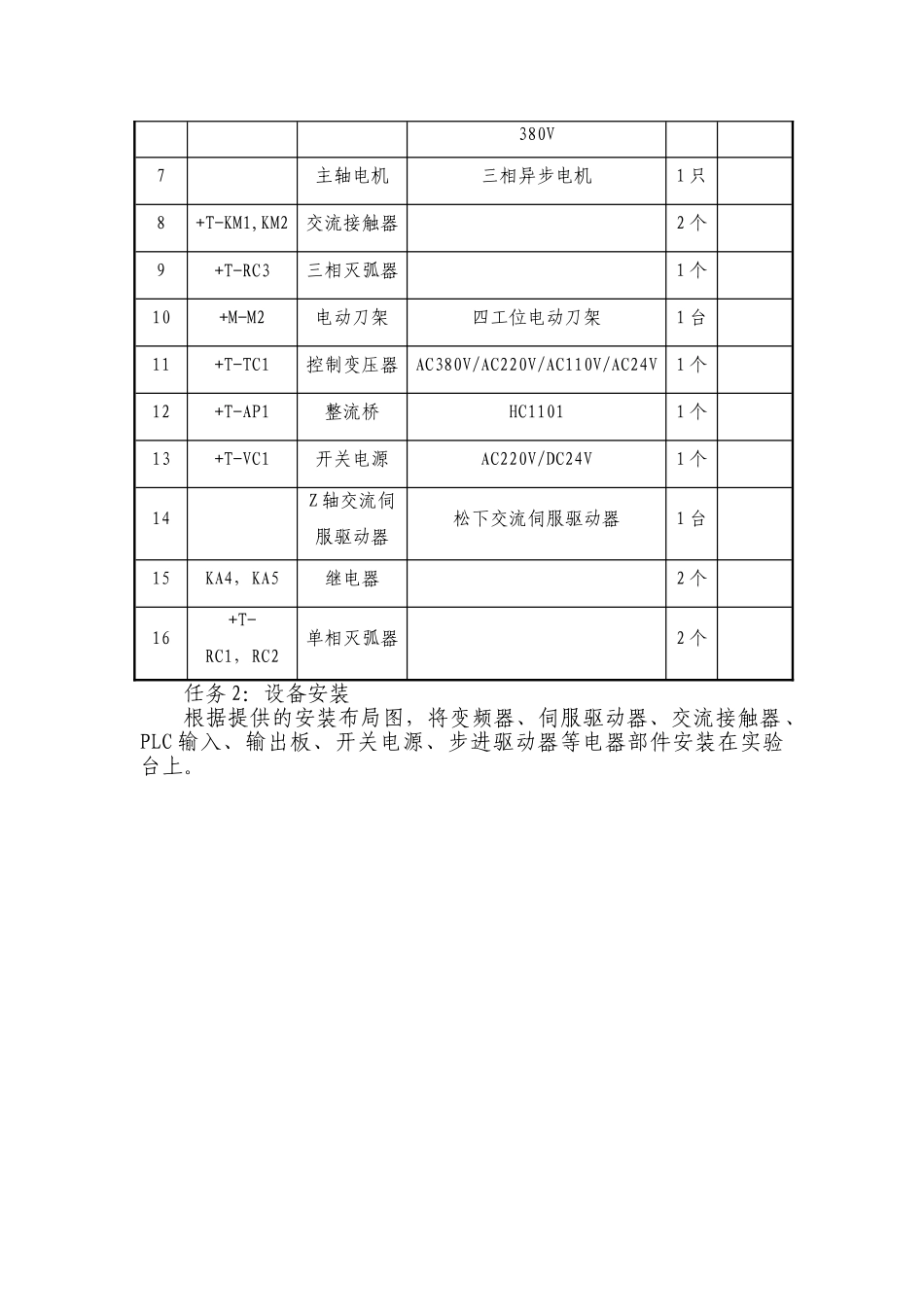

2011年绍兴市中等职业学校学生技能大赛暨省中等职业学校学生技能大赛选拔赛数控机床装调与维修竞赛试题工位号：一、竞赛设备及工艺过程描述本装置由华中数控系统、交流伺服模块、变频调速模块、刀架控制模块、变压器、其他功能模块等组成，机械装置包括十字滑台。竞赛的工作目标：参赛队在规定的时间内，根据任务书的要求，以现场操作的方式，完成数控车床部分电气设计、电路连接、参数设置及机电系统联调、PLC参数设置、数控功能调试等。二、需要完成的工作任务1、电路设计、设备安装和电路连接（1）根据任务书要求，设计一台数控车床的部分电气控制电路。（2）根据器件安装布局图，完成变频器、伺服驱动器、步进驱动器、开关电源、电器元件等的安装工作，安装在实验台上。（3）根据提供的电路图和由选手自行设计的电路图，按照给定的接口说明，连接数控系统、伺服驱动模块、变频调速模块、刀架控制模块等电路。2、参数设置、PLC调试（1）根据现场提供的数控系统、变频器、驱动器等技术手册，查找并确定需要设定的数控系统参数、变频器参数等，记录于附录的参数表中。（2）按照参数设置表中的参数，完成数控系统、变频器、驱动器模块参数设置。（3）根据任务书的功能要求及系统的故障诊断，调整参数设置并完成数控车床实验台的调试。（4）调试完成后，备份参数和PLC数据。3、排除故障。三、具体工作要求注意：任务1、2、3在华中数控HNC-21TD综合实验台上操作；任务4、5、6在HSV-18ST数控原理及维修综合实验台上操作。任务1：电路设计根据表1所给的电器元件，完成华中数控HNC-21TD综合实验台的电源回路设计。表1序号代号名称主要电器元件及规格数量备注1+T-QF1空气开关DZ473P10A1个2+T-QF2空气开关DZ473P6A1个3+T-QF3空气开关DZ471P3A1个4+T-QF4空气开关DZ471P3A1个5+T-TC2伺服变压器AC380V/AC200V1台6变频器西门子变频器，工作电源，AC1台380V7主轴电机三相异步电机1只8+T-KM1,KM2交流接触器2个9+T-RC3三相灭弧器1个10+M-M2电动刀架四工位电动刀架1台11+T-TC1控制变压器AC380V/AC220V/AC110V/AC24V1个12+T-AP1整流桥HC11011个13+T-VC1开关电源AC220V/DC24V1个14Z轴交流伺服驱动器松下交流伺服驱动器1台15KA4，KA5继电器2个16+T-RC1，RC2单相灭弧器2个任务2：设备安装根据提供的安装布局图，将变频器、伺服驱动器、交流接触器、PLC输入、输出板、开关电源、步进驱动器等电器部件安装在实验台上。图1器件安装布局图任务3：电路连接根据所提供的附录中的电路图和由选手自行设计的电路图，完成实验台的电路连接。任务4：参数设置（口令：HIG）1、设定的数控系统X和Z轴参数并记录于附录4、5的表格中；2、设定台安变频器中参数，并记录于附录6的表格中；。3、检测实验台的反向间隙，并进行补偿设定，将其记录于附录表7中；4、备份系统参数和PLC参数，存放在“D:\2011数控机床装调维修\XX”文件夹下（XX：工位号）。任务5：基本功能测试1、在参考点（REF）模式下手动转动主轴，主轴返回参考点，显示参考点标志，且坐标值清零;2、在手动（JOG）模式下按主轴正转键，主轴以500rpm的速度按顺时针方向旋转（从正面看）；按主轴反转键，主轴以500rpm的速度按逆时针方向旋转（从正面看）；按主轴停止键，主轴停止;3、在手动输入（MDA）模式下，运行M03S**，主轴以指令速度正转运行，运行M04S**，主轴以指令速度反转运行，运行M05，主轴停止。任务6：故障设定与分析1、进入PLC的编辑状态，自定义自动润滑开的输出信号点，退出PLC并进行重新编译，修改系统参数中的用户PLC参数，设定自动润滑开的间隔时间为20，每次润滑的延续时间为10；进入系统，观察自定义输出信号是否有输出，并将过程记录于附录8中。2、在PLC中，将主轴电机的最低转速设为50rpm，最大转速为800rpm；在MDI方式下，运行MO3S1000，观察电机运行现象，并记录于附录9中。3、将刀架信号输入点中的刀架正转、反转及4把刀的输入信号记录于附录表中，并将刀架正转信号和反转信号进行互换，重新编译后，运转刀架并记录下现象，分析原因，记录于附录10中。4、将X轴的步进电机驱动器电源线A+,A-互换，进入系统让手动X轴运行，将故障现象记...
