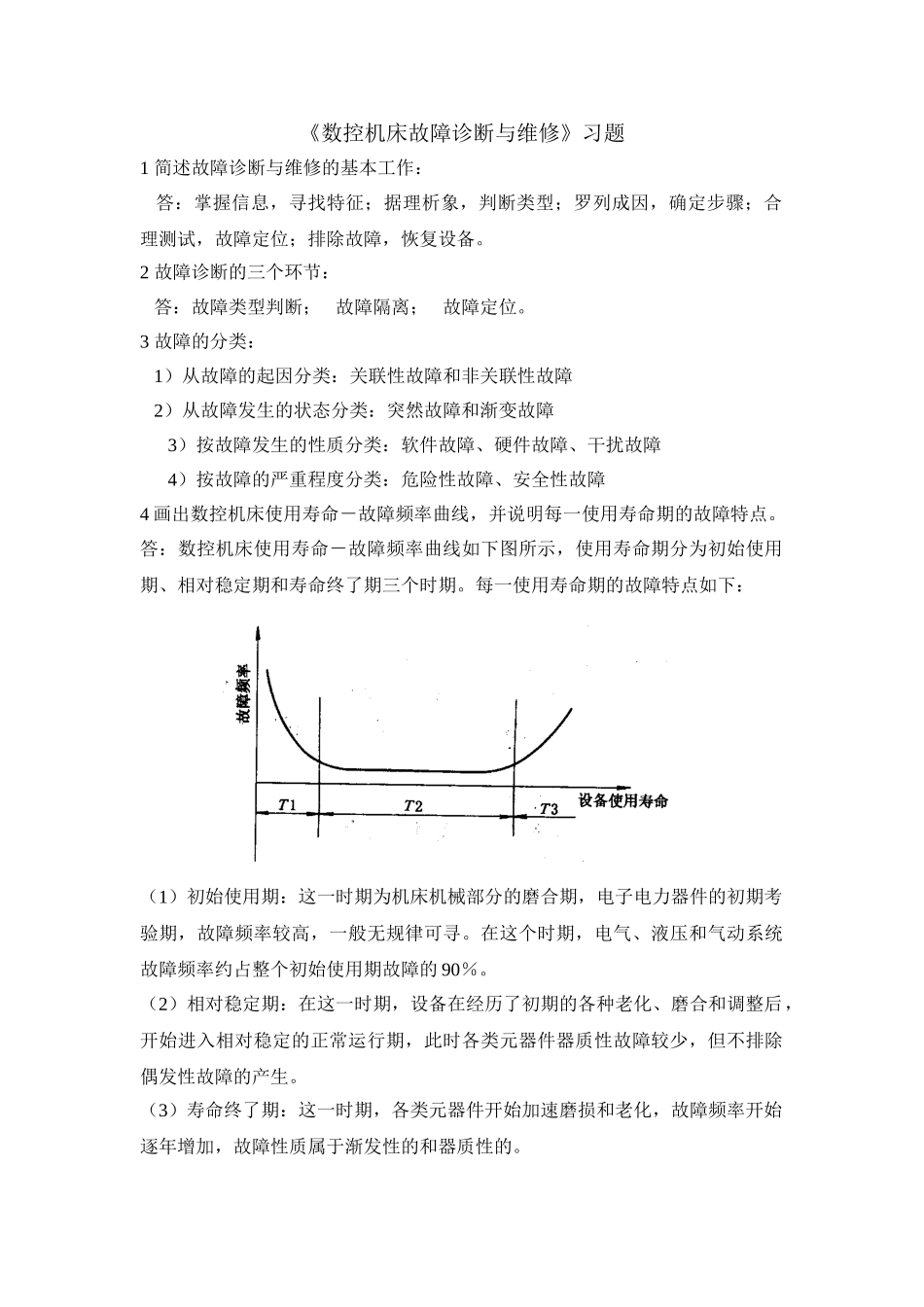

《数控机床故障诊断与维修》习题1简述故障诊断与维修的基本工作：答：掌握信息，寻找特征；据理析象，判断类型；罗列成因，确定步骤；合理测试，故障定位；排除故障，恢复设备。2故障诊断的三个环节：答：故障类型判断；故障隔离；故障定位。3故障的分类：1）从故障的起因分类：关联性故障和非关联性故障2）从故障发生的状态分类：突然故障和渐变故障3）按故障发生的性质分类：软件故障、硬件故障、干扰故障4）按故障的严重程度分类：危险性故障、安全性故障4画出数控机床使用寿命－故障频率曲线，并说明每一使用寿命期的故障特点。答：数控机床使用寿命－故障频率曲线如下图所示，使用寿命期分为初始使用期、相对稳定期和寿命终了期三个时期。每一使用寿命期的故障特点如下：（1）初始使用期：这一时期为机床机械部分的磨合期，电子电力器件的初期考验期，故障频率较高，一般无规律可寻。在这个时期，电气、液压和气动系统故障频率约占整个初始使用期故障的90％。（2）相对稳定期：在这一时期，设备在经历了初期的各种老化、磨合和调整后，开始进入相对稳定的正常运行期，此时各类元器件器质性故障较少，但不排除偶发性故障的产生。（3）寿命终了期：这一时期，各类元器件开始加速磨损和老化，故障频率开始逐年增加，故障性质属于渐发性的和器质性的。5简述数控机床故障诊断的基本原则。答：数控机床故障诊断的基本原则为：（1）先静后动；（2）先外后内；（3）先软后硬；（4）先公后专；（5）先一般后特殊；（6）先机后电；（7）先简后繁；（8）先查输入后查负载6机床参数可以分成动态参数与恒定参数两类。7某数控铣床，数控系统为FANUC0C/0D，开机时出现系统显示器（CRT）黑屏的故障。简述其故障原因及故障排除方法。（P30）（1）存储卡上的ROM错误或安装不当当系统的CRT画面上出现ROM报警时，首先要检查一下CRT提示编号位置的ROM安装是否良好、灰尘是否过多、管脚是否氧化。如确认无误时，就要更换此ROM。（2）存储卡电路板异常当CRT上显示多个ROM报警编号时，极有可能因为存储卡的电路故障引起，此时要更换存储板。8某数控机床，数控系统为FANUC16i，出现920报警，报警含义为系统伺服报警。简述系统检测原理并分析故障产生的原因。（P57）（1）系统检测原理系统伺服轴控制模块的监控电路监视主CPU的运行。如果CPU或外围电路出现故障，监控时钟没有复位及伺服轴控制模块的RAM奇偶校验错误时，系统就会出现920报警。（2）故障产生的原因系统产生该故障的可能原因有系统外部干扰引起的CPU出错；系统伺服软件不良或伺服轴控制模块硬件故障；系统CPU或外围电路故障；系统主板不良。9某数控机床，数控系统为FANUC16i，出现700报警，报警含义为系统CNC单元过热报警。简述系统检测原理并分析故障产生的原因及处理方法。（P60）（1）系统检测机理在系统主板上有温度传感器和温度监控电路，当监控电路检测到CNC单元的温度超过最大极限（55°C）时，系统发出该报警。（2）故障原因及实际处理方法1）检查系统风扇和通风道是否良好，如果有问题需要更换风扇或清理通风道。2）系统温度监控电路不良，更换系统主板。10FANUC系统目前数据传输方式有RS-232异步串行数字传输方式、存储卡数据传输方式、以太网传输方式等三种。11FANUC系统目前各种数据传输方式的通道设置（P65）（1）RS-232异步串行数字传输方式系统I/O通道设定为0、1、2和3通道。（2）系统存储卡传输方式系统I/O通道设定为4通道。（3）以太网传输方式数据服务器系统I/O通道设定为5通道；内嵌式以太网系统I/O通道设定为9通道。12解释RS-232串行通信。（P65）RS-232串行通信是指通信的发送方和接收方之间数据信息的传输是在单根数据线上完成的，每次以一个二进制的0、1为最小单位进行传输。13传送系统参数时，系统需要在编辑状态，且写保护参数PWE＝1。14FANUC数控系统CIMCO专用的传输软件不仅可以完成系统数据的发送和接收，还可以完成加工程序的动态仿真和在线加工程序的传输。15在RS-232串行通信中，要想正确传输数控机床的数据和程序，必须设定数控系统的参数和传输软件的参数。16简述FANUC数控系统通讯接口烧毁的原因。（P75...
