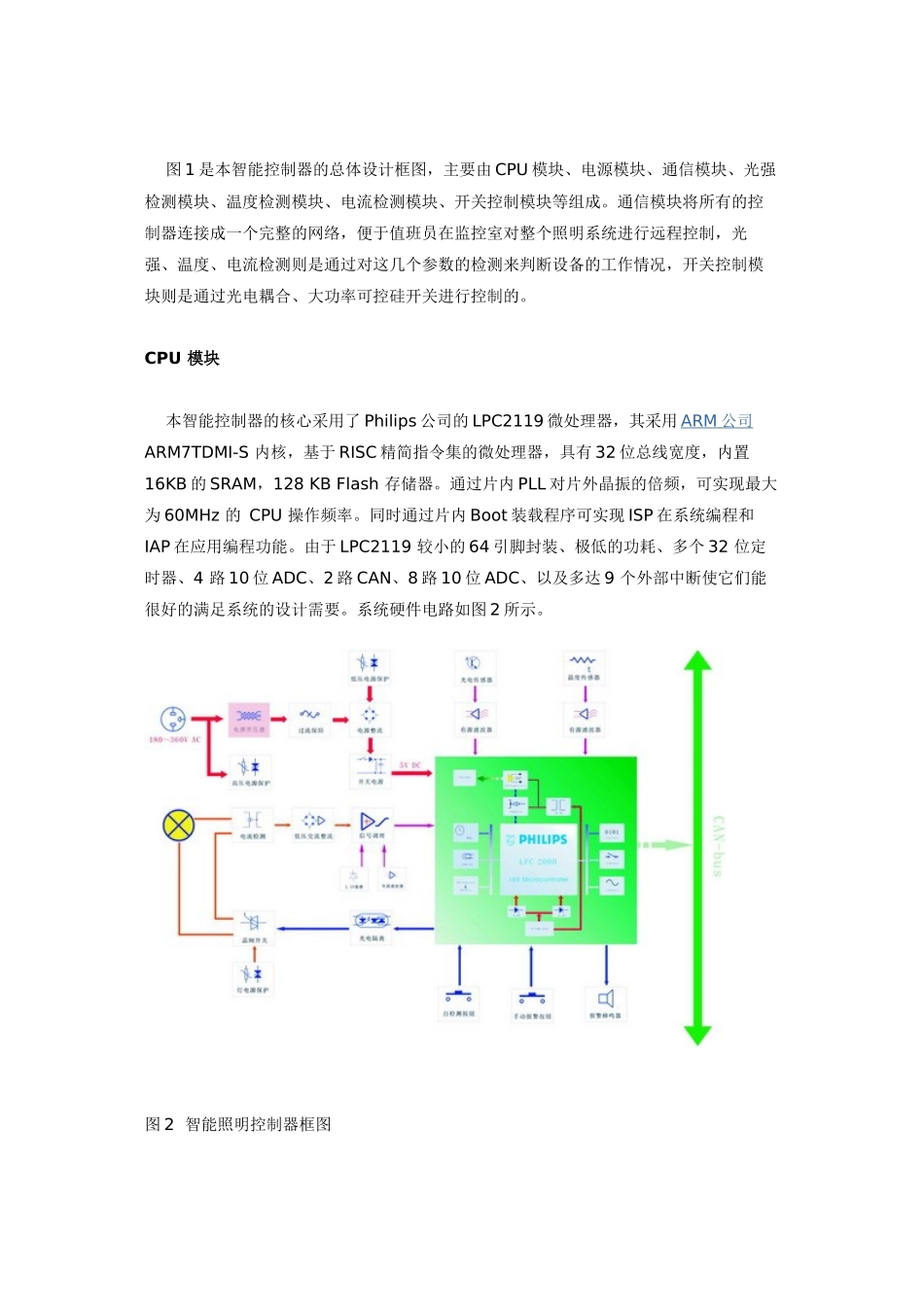

基于ARM微处理器的隧道照明智能控制器摘要：采用ARM7TDMI-S内核的微处理器LPC2119设计实现智能照明控制器，应用在高速公路隧道照明CAN网络中。关键词：高速公路隧道照明；智能照明控制器；CAN网络；ARM微处理器；LPC2119引言隧道是高速公路的重要组成部分，隧道照明系统是车辆能够安全地进入、通过和离开隧道区域必不可少的基本保证。目前长隧道的照明分为入口段、过渡段、基本段、出口段，每段的灯具按功能又分为应急灯、全日灯和加强灯三种。应急灯除在停电时用作应急照明外还兼作全日照明，全日灯24小时不间断工作，加强灯根据洞口不同的亮度来开启。隧道内不同区域的亮度要求各不相同，它们和洞外亮度、交通流量、洞内废气的多少、行车速度、灯具的养护周期等诸多因素有关，甚至与路面的材料和洞壁的装修材料有关。这些灯的控制目前基本上是靠开关照明回路来进行控制的。一般隧道都有七八个照明控制回路，建设投资大，施工难度高，隧道开通后管理者仅能在有限的回路里进行控制，很难兼顾到运营成本和隧道安全。我们采用Philips公司(编者注：现更名为NXP公司)的基于ARM7TDMI-S内核的微控制器LPC2119设计实现智能照明控制器，应用在高速公路隧道照明CAN网络中，较好地解决了隧道照明初期投资、运营成本和隧道安全之间的矛盾，收到了很好的经济效益和社会效益。隧道照明系统CAN网络的构成CAN(控制器局域网)是当今国际上应用最广泛的现场总线之一。CAN总线最初是由德国Bosch公司为汽车的检测、控制系统而设计的。由于CAN总线具有独特的设计思想、良好的功能特性和极高的可靠性，现场抗干扰能力强，已由国际标准组织ISO制订了CAN总线的国际标准。CAN协议是建立在国际标准组织ISO的开放系统互连参考模型OSI基础上，主要工作在物理层、数据链路层和应用层。用户可在其基础上根据实际需要开发自己的应用层通信协议。CAN总线信号的传输可采用双绞线、同轴电缆或光纤，最高通信速率可达1Mbps,数据传输在5Kbps时，传输距离可达到10Km。一个CAN网段上的网络节点可达110个，还可通过CAN网关/网桥延伸网段或和其他各种网络互连互通。CAN总线的这些特点使得其很适宜应用在条件苛刻的高速公路隧道监控系统或照明控制系统中。高速公路隧道照明控制系统CAN网络主要由上位机、智能照明控制器、CAN网关/网桥等构成(图1)。图1隧道照明控制系统CAN网络构成上位机为PC机，内插PC-CAN接口卡，网络拓扑采用总线结构，传输介质采用双绞线，为提高系统的抗干扰能力，在传输介质和智能控制器之间采取了光电隔离。上位机并与隧道车辆检测器群和光强检测仪相连，配以我们开发的相应软件，对整个隧道的照明系统进行智能控制。软件的控制策略如下：在没有车辆进入隧道时，根据光强检测仪所检测到的洞内外光强差值，在隧道内只开启相应的基本照明，当车辆检测器检测到车辆将进入隧道时，开启隧道洞口的加强照明，当车辆进入隧道后，则将车辆前面一段相应距离的加强照明开启，一旦后面无车辆跟进，则将汽车身后的加强照明关闭。同时利用光强仪还可判断晴天、阴天、白天、晚上而开启或关闭相应的照明。可对单个的照明进行单控也可对区域照明进行群控。控制策略随时可根据实际情况进行修正。这样节约了大量的电能，有效的降低了运营成本。智能照明控制器硬件设计图1是本智能控制器的总体设计框图，主要由CPU模块、电源模块、通信模块、光强检测模块、温度检测模块、电流检测模块、开关控制模块等组成。通信模块将所有的控制器连接成一个完整的网络，便于值班员在监控室对整个照明系统进行远程控制，光强、温度、电流检测则是通过对这几个参数的检测来判断设备的工作情况，开关控制模块则是通过光电耦合、大功率可控硅开关进行控制的。CPU模块本智能控制器的核心采用了Philips公司的LPC2119微处理器，其采用ARM公司ARM7TDMI-S内核，基于RISC精简指令集的微处理器，具有32位总线宽度，内置16KB的SRAM，128KBFlash存储器。通过片内PLL对片外晶振的倍频，可实现最大为60MHz的CPU操作频率。同时通过片内Boot装载程序可实现ISP在系统编程和IAP在应用编程功能。由于LPC2119较小的64引脚封装、极低的功耗、多个32位定时器、4...
