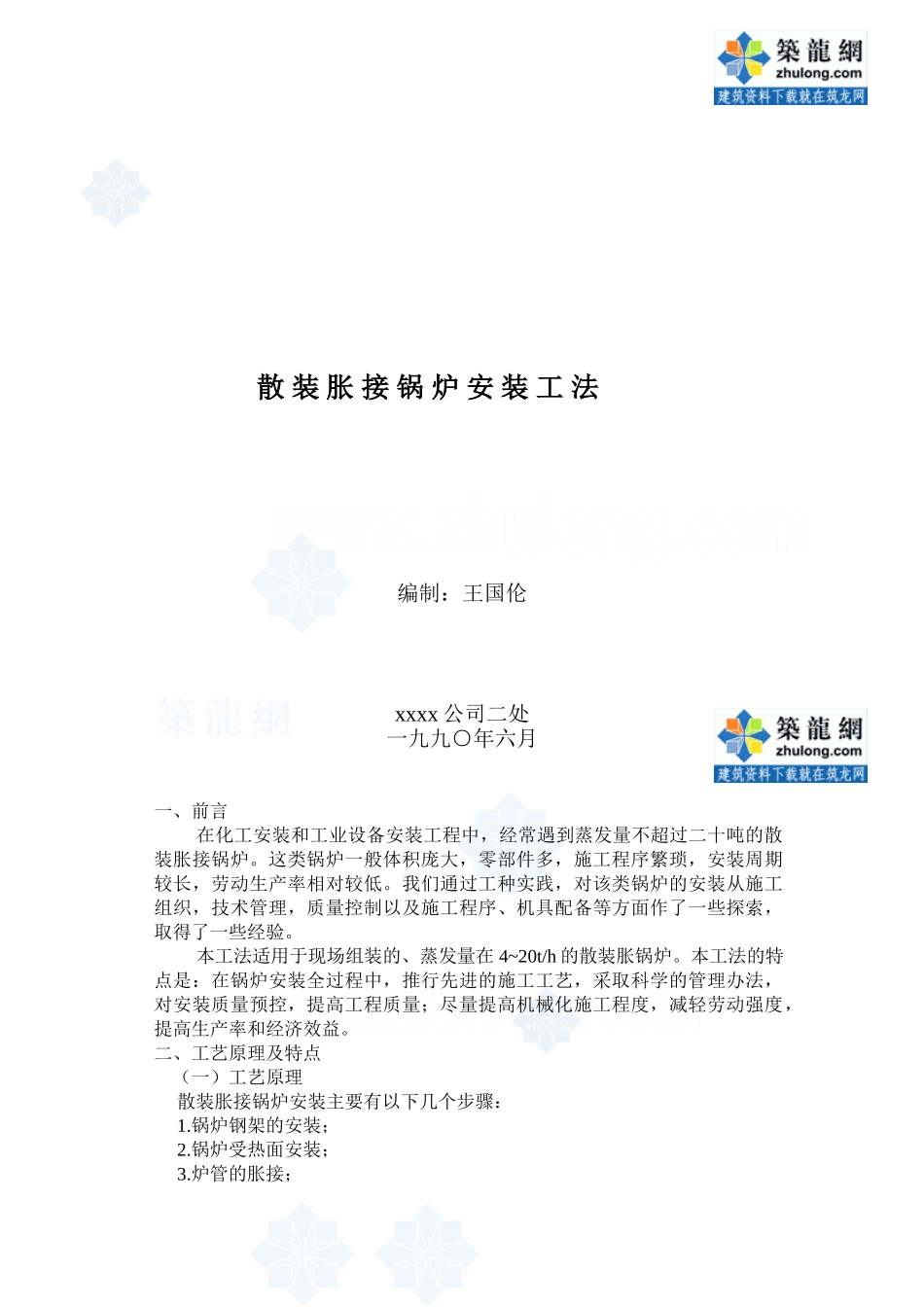

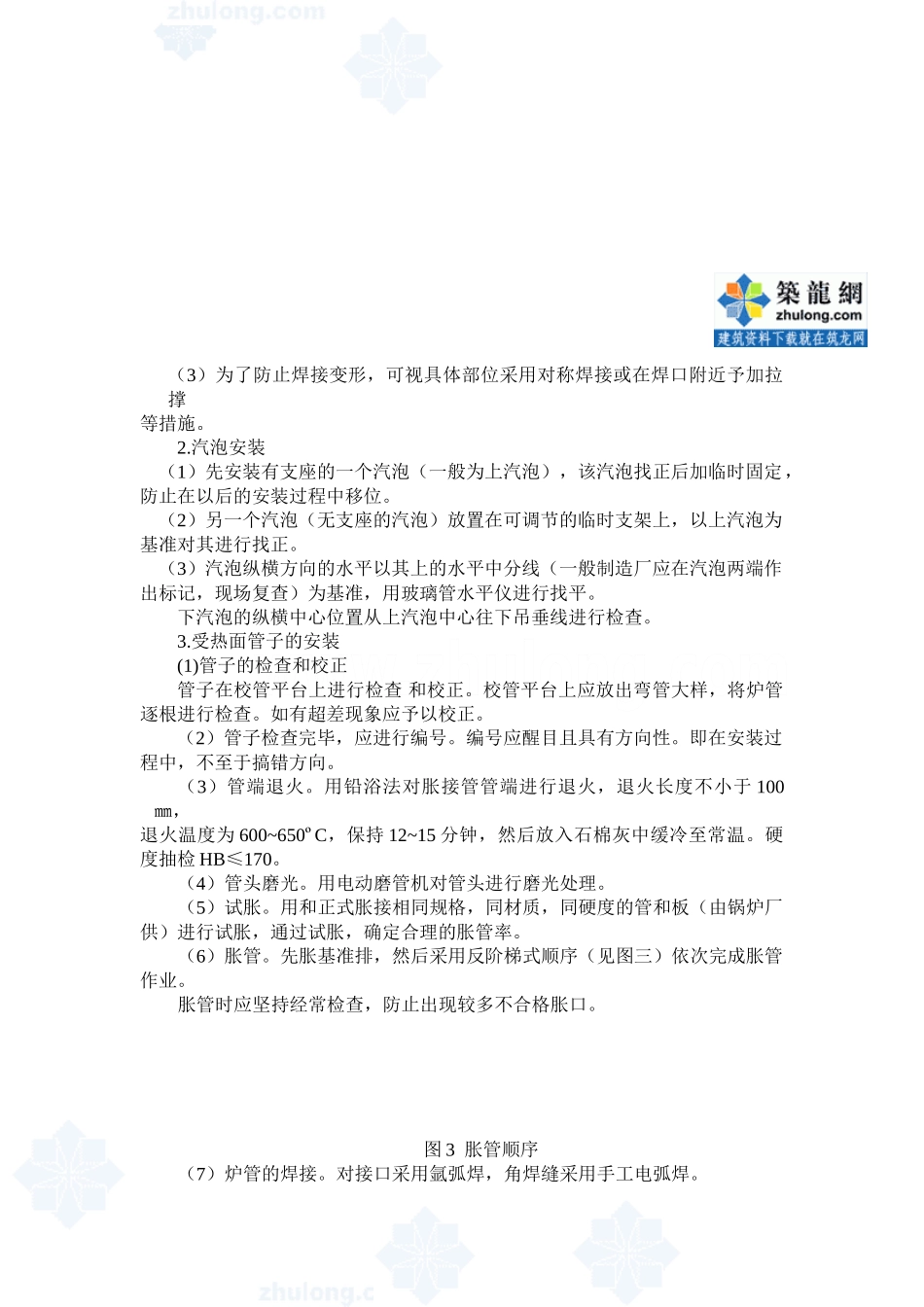

散装胀接锅炉安装工法编制：王国伦xxxx公司二处一九九○年六月一、前言在化工安装和工业设备安装工程中，经常遇到蒸发量不超过二十吨的散装胀接锅炉。这类锅炉一般体积庞大，零部件多，施工程序繁琐，安装周期较长，劳动生产率相对较低。我们通过工种实践，对该类锅炉的安装从施工组织，技术管理，质量控制以及施工程序、机具配备等方面作了一些探索，取得了一些经验。本工法适用于现场组装的、蒸发量在4~20t/h的散装胀锅炉。本工法的特点是：在锅炉安装全过程中，推行先进的施工工艺，采取科学的管理办法，对安装质量预控，提高工程质量；尽量提高机械化施工程度，减轻劳动强度，提高生产率和经济效益。二、工艺原理及特点（一）工艺原理散装胀接锅炉安装主要有以下几个步骤：1.锅炉钢架的安装；2.锅炉受热面安装；3.炉管的胀接；4.其它部件和辅机的安装。在以上步骤中，炉管胀接是最重要的，也是较容易出问题的工序，它对整台炉的安装质量起决定性作用。因此，安装过程中，在兼顾全面的同时，将炉管胀接作为质量控制的重点，给予充分重视。胀管的原理是；利用金属塑性变形和弹性变形的性质，在胀接管头插入汽包管孔中后，利用胀管器从管内壁施加径向力向外扩张，使管头产生塑性变形。当管外径与管孔壁完全接合，径向力开始传到管孔壁上，使管孔产生一定的弹性变形。当胀管达到要求退出胀管器以后，被胀大的管子外径（已产生塑性变形）基本保持不变，而管孔由于只产生了弹性变形，当外力撤去后，就力图恢复原状，其弹性力将管子牢牢箍紧，达到胀接目的。（二）工艺特点1.采用多工种平行流水线作业，尽量缩短施工期。2.炉管校对采用校管平台，按实际尺寸放样，提高校管精确程度，保证锅炉安装质量。3.炉管退火采用“铅浴法”，用热电偶控制温升，加热均匀，温控准确，退火质量高。4.管头处理采用电动磨管机，磨削均匀，质量好，效率高。5.胀接采用电动胀管机，由自动控制仪自动控制。按经过试胀预选的胀管率进行炉管胀接。机械化程度高，胀紧程度易于掌握。三、施工工艺(一)锅炉安装施工工艺流程图见图一。(二)锅炉施工网络图见图二。(三)施工工艺要点1.锅炉钢架安装（1）锅炉钢架采用现场分散组对的方法进行安装。安装前依据基础图和钢架图精确定位放线。（2）钢架应安装一件，找正一件。严禁在未找正的构件上进行下一工序的安装工作，以免造成难以消除的积累误差。图一：锅炉安装施工工艺流程图施工准备→设备清点→检查校对→炉管退火→管头磨光基础验收→定位放线→钢架组装→汽泡安装→胀管水冷壁安装→预热器安装→省煤器安装→本体管安装→水压试验燃烧系统安装→筑炉→烘炉→煮炉→试运行辅机安装→烟风道安装→电仪安装→辅机试运→竣工验收图二：锅炉施工网络计划基础验收（2）定位放线（2）刚架组装（3）胀管（3）汽包安装（3）施工准备（1）设备清点（2）检查校对（2）炉管退火（2）管头磨光（2）水冷壁安装（3）预热器安装（3）省煤器安装（3）辅机安装（6）水压试验（4）燃烧系统（3）筑炉（5）烘炉（5）本体管安装（3）风道安装（6）电仪安装（6）辅机试运（6）煮炉（5）试运行（7）总体验收（17）竣工（3）为了防止焊接变形，可视具体部位采用对称焊接或在焊口附近予加拉撑等措施。2.汽泡安装（1）先安装有支座的一个汽泡（一般为上汽泡），该汽泡找正后加临时固定，防止在以后的安装过程中移位。（2）另一个汽泡（无支座的汽泡）放置在可调节的临时支架上，以上汽泡为基准对其进行找正。（3）汽泡纵横方向的水平以其上的水平中分线（一般制造厂应在汽泡两端作出标记，现场复查）为基准，用玻璃管水平仪进行找平。下汽泡的纵横中心位置从上汽泡中心往下吊垂线进行检查。3.受热面管子的安装(1)管子的检查和校正管子在校管平台上进行检查和校正。校管平台上应放出弯管大样，将炉管逐根进行检查。如有超差现象应予以校正。（2）管子检查完毕，应进行编号。编号应醒目且具有方向性。即在安装过程中，不至于搞错方向。（3）管端退火。用铅浴法对胀接管管端进行退火，退火长度不小于100㎜，退火温度为600~650ºC，保持12~15分钟，然后放入石棉灰中缓冷至常温。硬度抽检HB...
