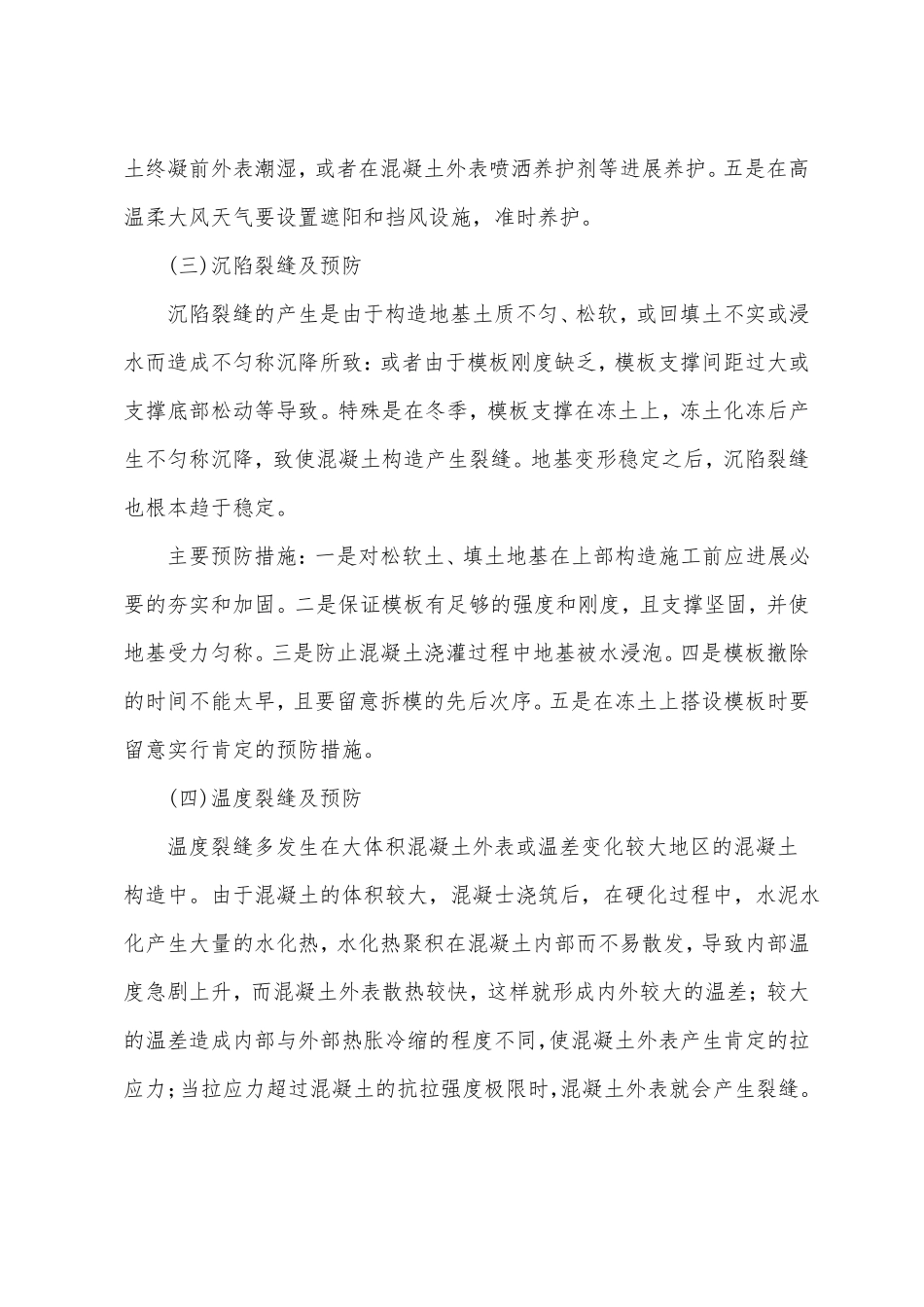

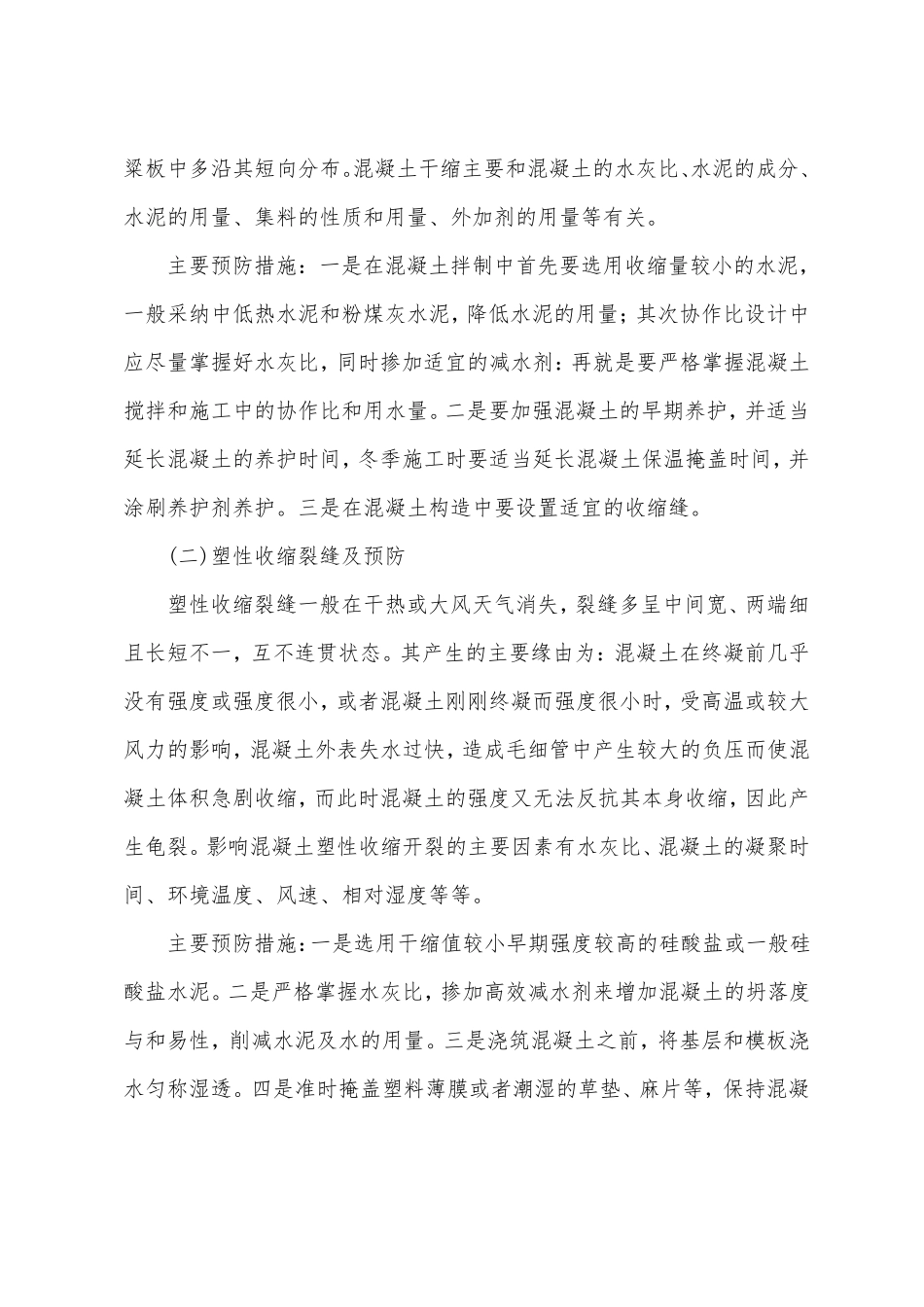

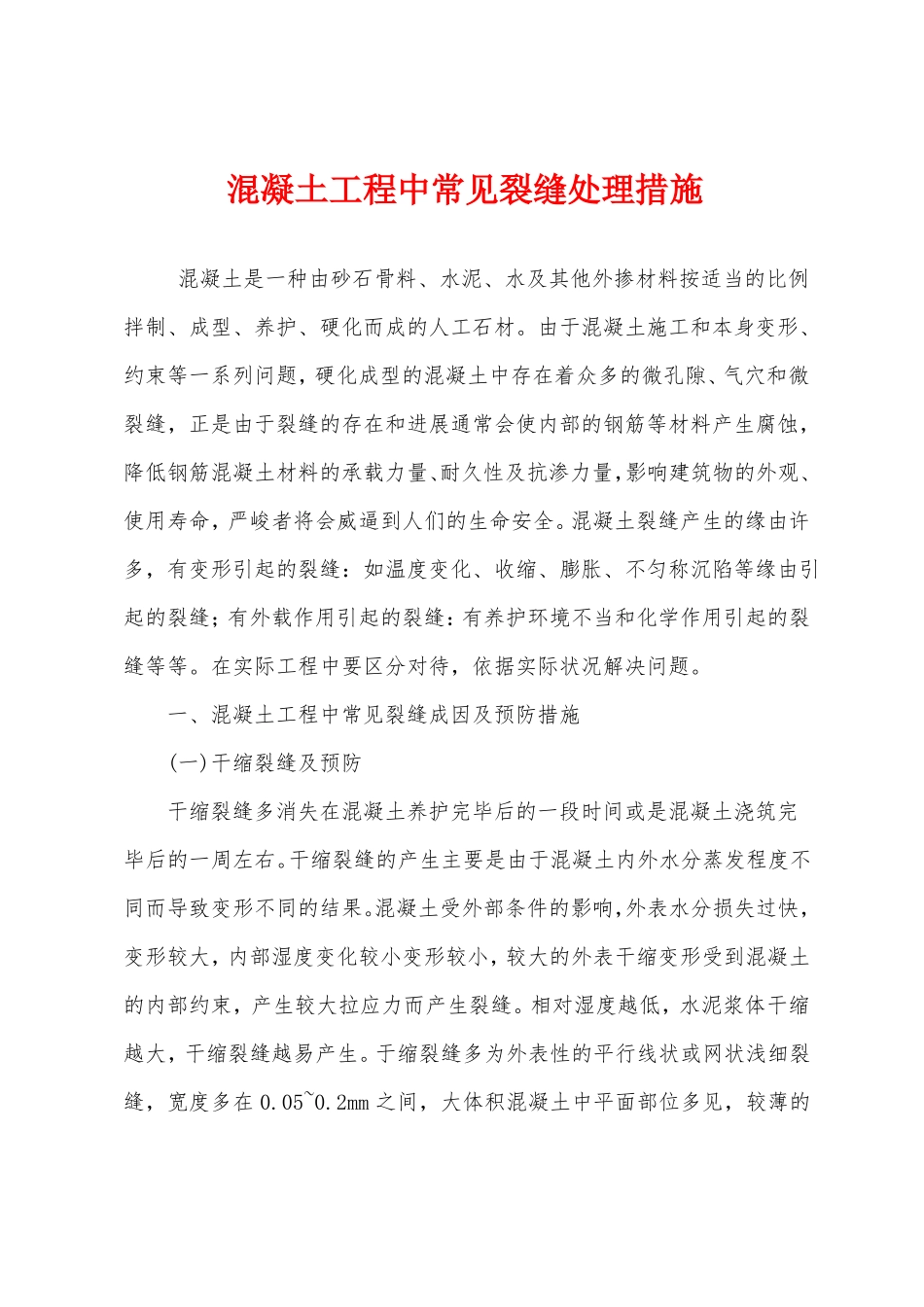

混凝土工程中常见裂缝处理措施混凝土是一种由砂石骨料、水泥、水及其他外掺材料按适当的比例拌制、成型、养护、硬化而成的人工石材。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于裂缝的存在和进展通常会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载力量、耐久性及抗渗力量，影响建筑物的外观、使用寿命，严峻者将会威逼到人们的生命安全。混凝土裂缝产生的缘由许多，有变形引起的裂缝：如温度变化、收缩、膨胀、不匀称沉陷等缘由引起的裂缝；有外载作用引起的裂缝：有养护环境不当和化学作用引起的裂缝等等。在实际工程中要区分对待，依据实际状况解决问题。一、混凝土工程中常见裂缝成因及预防措施(一)干缩裂缝及预防干缩裂缝多消失在混凝土养护完毕后的一段时间或是混凝土浇筑完毕后的一周左右。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果。混凝土受外部条件的影响，外表水分损失过快，变形较大，内部湿度变化较小变形较小，较大的外表干缩变形受到混凝土的内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。于缩裂缝多为外表性的平行线状或网状浅细裂缝，宽度多在0.05~0.2mm之间，大体积混凝土中平面部位多见，较薄的粱板中多沿其短向分布。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。主要预防措施：一是在混凝土拌制中首先要选用收缩量较小的水泥，一般采纳中低热水泥和粉煤灰水泥，降低水泥的用量；其次协作比设计中应尽量掌握好水灰比，同时掺加适宜的减水剂：再就是要严格掌握混凝土搅拌和施工中的协作比和用水量。二是要加强混凝土的早期养护，并适当延长混凝土的养护时间，冬季施工时要适当延长混凝土保温掩盖时间，并涂刷养护剂养护。三是在混凝土构造中要设置适宜的收缩缝。(二)塑性收缩裂缝及预防塑性收缩裂缝一般在干热或大风天气消失，裂缝多呈中间宽、两端细且长短不一，互不连贯状态。其产生的主要缘由为：混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土外表失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法反抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水灰比、混凝土的凝聚时间、环境温度、风速、相对湿度等等。主要预防措施：一是选用干缩值较小早期强度较高的硅酸盐或一般硅酸盐水泥。二是严格掌握水灰比，掺加高效减水剂来增加混凝土的坍落度与和易性，削减水泥及水的用量。三是浇筑混凝土之前，将基层和模板浇水匀称湿透。四是准时掩盖塑料薄膜或者潮湿的草垫、麻片等，保持混凝土终凝前外表潮湿，或者在混凝土外表喷洒养护剂等进展养护。五是在高温柔大风天气要设置遮阳和挡风设施，准时养护。(三)沉陷裂缝及预防沉陷裂缝的产生是由于构造地基土质不匀、松软，或回填土不实或浸水而造成不匀称沉降所致：或者由于模板刚度缺乏，模板支撑间距过大或支撑底部松动等导致。特殊是在冬季，模板支撑在冻土上，冻土化冻后产生不匀称沉降，致使混凝土构造产生裂缝。地基变形稳定之后，沉陷裂缝也根本趋于稳定。主要预防措施：一是对松软土、填土地基在上部构造施工前应进展必要的夯实和加固。二是保证模板有足够的强度和刚度，且支撑坚固，并使地基受力匀称。三是防止混凝土浇灌过程中地基被水浸泡。四是模板撤除的时间不能太早，且要留意拆模的先后次序。五是在冻土上搭设模板时要留意实行肯定的预防措施。(四)温度裂缝及预防温度裂缝多发生在大体积混凝土外表或温差变化较大地区的混凝土构造中。由于混凝土的体积较大，混凝士浇筑后，在硬化过程中，水泥水化产生大量的水化热，水化热聚积在混凝土内部而不易散发，导致内部温度急剧上升，而混凝土外表散热较快，这样就形成内外较大的温差；较大的温差造成内部与外部热胀冷缩的程度不同，使混凝土外表产生肯定的拉应力；当拉应力超过混凝土的抗拉强度极限时，混凝土外表就会产生裂缝。...
