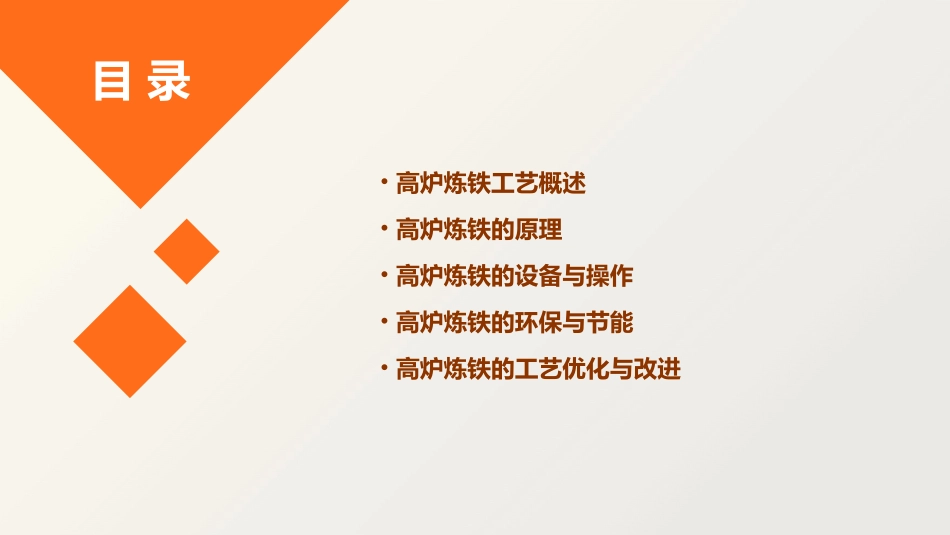

高炉炼铁工艺课件目录•高炉炼铁工艺概述•高炉炼铁的原理•高炉炼铁的设备与操作•高炉炼铁的环保与节能•高炉炼铁的工艺优化与改进01高炉炼铁工艺概述高炉炼铁是一种将铁矿石还原成液态生铁的工艺过程,主要利用焦炭作为还原剂和能源。定义高炉炼铁具有大规模、高效、低成本等优点,是目前钢铁生产的主要方式。特点高炉炼铁的定义与特点原料准备将铁矿石、焦炭、熔剂等原料按比例配比,进行破碎和筛分,以供高炉使用。装料将准备好的原料按照一定顺序装入高炉炉膛,形成料柱。送风通过风口向炉内鼓入热风,提供氧气和反应所需的温度。燃烧与还原在高温下,焦炭与氧气反应生成二氧化碳,同时将铁矿石还原成铁。出铁与渣经过一段时间的冶炼,铁水与炉渣分别从出铁口和出渣口排出。回收利用对高炉煤气和炉渣进行回收利用,减少对环境的污染。高炉炼铁的工艺流程原料铁矿石、焦炭、熔剂(石灰石、白云石等)以及其他辅助原料。产品液态生铁、高炉煤气和炉渣。高炉炼铁的原料与产品02高炉炼铁的原理在固体碳存在下,铁氧化物直接被碳还原为金属铁的过程。直接还原铁氧化物先被还原为铁的低价氧化物,然后再与碳反应生成金属铁。间接还原直接还原与间接还原Fe2O3→Fe3O4→FeO→Fe铁氧化物还原过程中,低价氧化物更容易还原成金属铁。铁氧化物的还原机理C+CO2→2CO碳气化反应2C+O2→2CO碳燃烧反应碳的气化反应与燃烧反应高炉炼铁过程中,矿石中的脉石、焦炭中的灰分等与熔融的炉渣相混而成。去除有害杂质、维持生铁质量、保持高炉热平衡等。炉渣的形成与作用炉渣的作用炉渣的形成03高炉炼铁的设备与操作010203高炉本体由炉壳、炉衬、冷却设备、支架等组成,用于承受高温高压的环境,同时起到保护和隔热的作用。炉膛是高炉炼铁的核心区域,用于燃烧焦炭、还原铁矿石,产生高温煤气和铁水。热风炉用于提供热风,提高高炉内的温度,加速铁矿石的还原反应。高炉本体结构与功能供料系统与上料操作供料系统包括原料仓库、输送设备、计量设备等,用于将原料按比例混合并输送到高炉炉顶。上料操作通过上料设备将原料加入高炉炉膛,控制上料速度和原料配比,以保证高炉的稳定运行。炉顶装料操作通过炉顶设备将原料按预设的配比装入炉膛,控制装料顺序和时间,以保证煤气和铁水的流动和分布。布料规律根据高炉的生产需求和原料特性,制定不同的布料方案,以实现煤气和铁水的均匀分布,提高高炉的产量和效率。炉顶装料操作与布料规律风口、渣口和铁口的操作风口位于炉膛的底部,用于向炉内提供氧气,助燃焦炭,并产生高温煤气。操作人员需定期检查风口状态,保证其通畅。渣口位于炉膛的一侧,用于排放高炉产生的渣。渣口操作需注意控制渣的排出量和成分,以降低对环境的污染。铁口位于炉膛的另一侧,用于排放铁水。铁口操作需注意控制铁水的流量和温度,以保证高炉的正常运行和钢铁产品的质量。04高炉炼铁的环保与节能高炉炼铁过程中会产生大量的废气、废水和固体废弃物,如粉尘、炉渣和瓦斯等。排放物种类这些排放物若未经处理直接排放,会对环境造成严重污染,影响人类健康和生态平衡。排放物危害采取有效的治理措施,如安装除尘器、建设污水处理设施和固体废弃物处理设施等,以减少污染物排放。治理措施高炉炼铁的排放与治理高炉煤气是高炉炼铁过程中的副产品,通过回收技术将其收集并用于其他工业领域。回收技术利用方式节能效果高炉煤气可用于发电、供热、制造化工产品等方面,实现能源的循环利用。高炉煤气回收利用技术能够降低能源消耗,减少对化石燃料的依赖,提高能源利用效率。030201高炉煤气回收利用技术高炉炼铁过程中会产生大量余热,主要来自高炉冷却壁和炉渣显热等。余热来源采用换热器、余热锅炉等设备回收高炉余热,并转化为蒸汽或电能。回收方式高炉余热可用于供暖、发电和其他工业领域,提高能源利用效率,降低能耗。利用领域高炉余热回收利用技术05高炉炼铁的工艺优化与改进原料加工对原料进行破碎、筛分、混合等预处理,以改善原料的物理和化学性质。精料选择选用高品位矿石、低硫低磷的焦炭,以及合适的熔剂,以提高生铁质量。配料计算根据高炉冶炼的要求,计算各种原料的配...
