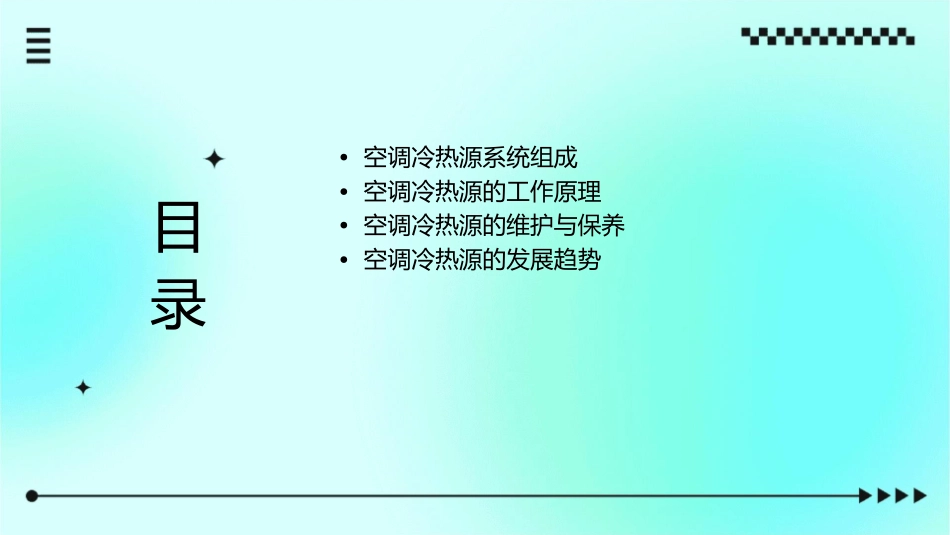

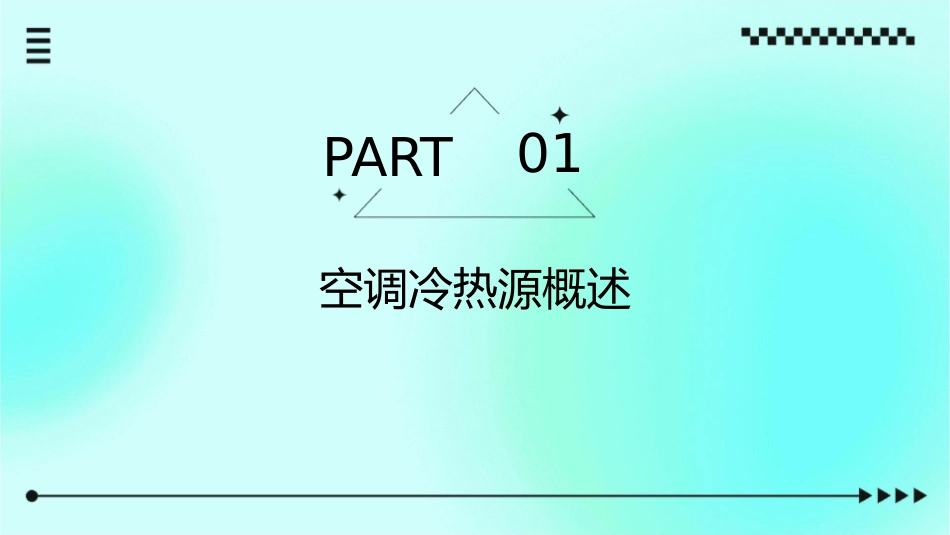

ONEKEEPVIEW空调冷热源分解课件•空调冷热源系统组成•空调冷热源的工作原理•空调冷热源的维护与保养•空调冷热源的发展趋势目录01PART空调冷热源概述空调冷热源的定义空调冷热源是空调系统中的核心部分，负责提供冷量或热量，以调节室内温度和湿度的设备或系统。冷热源可以分为两大类：集中式和分散式。集中式冷热源通常用于大型建筑或区域供冷/暖，而分散式冷热源则用于小型建筑或家用空调系统。空调冷热源的重要性01冷热源是决定空调系统性能和效率的关键因素，其选择和设计直接影响到建筑物的能耗和室内环境质量。02合理的冷热源配置可以降低建筑能耗，提高室内环境的舒适度，同时也有助于实现节能减排和绿色建筑的目标。空调冷热源的类型集中式冷热源可再生能源型冷热源包括大型冷冻站、热力站等，通过集中供应冷/热量来满足大面积的冷/热需求。如太阳能空调、地源热泵等，利用可再生能源来提供冷/热量，具有环保和节能的优点。分散式冷热源包括各种家用空调、空气源热泵、地源热泵等，适用于小面积的冷/热需求。02PART空调冷热源系统组成制冷系统压缩机冷凝器压缩机是制冷系统的核心部件，通过压缩制冷剂，将制冷剂从低压状态提升到高压状态，实现制冷剂的循环流动。冷凝器的作用是将压缩机排出的高温高压制冷剂蒸气冷凝成液体，释放出热量。蒸发器毛细管蒸发器的作用是将低压低温的制冷剂在蒸发器内蒸发吸热，达到制冷效果。毛细管是制冷系统中的节流装置，起到限制制冷剂流量和压力的作用。热力系统散热器散热器的作用是将热水通过热交换将热量传递给室内空气，达到供暖的目的。热水锅炉热水锅炉是热力系统的核心部件，通过燃烧燃料或利用其他能源将水加热，提供热水供暖或生活使用。热泵热泵是一种利用少量电能将低位热能转换为高位热能的装置，可以实现制冷和供暖的双重功能。控制系统控制柜传感器执行器控制柜是空调冷热源系统的控制中心，通过控制柜实现对制冷系统和热力系统的集中控制和监测。传感器的作用是检测制冷系统和热力系统的运行状态和参数，如温度、压力、流量等，并将检测到的数据反馈给控制柜。执行器的作用是根据控制柜的指令，驱动制冷系统和热力系统的相关部件，如电磁阀、电机等，实现系统的自动控制和调节。03PART空调冷热源的工作原理制冷系统的工作原理01020304压缩机冷凝器膨胀阀蒸发器通过压缩制冷剂，提高其压力和温度，为制冷循环提供动力。将高温高压的制冷剂气体冷却成液体，释放热量。将高压的制冷剂液体节流成低压的湿蒸汽，为蒸发器提供低温的制冷剂。吸收热量，使制冷剂蒸发成气体，从而降低温度。热力系统的工作原理热水锅炉热交换器散热器回水管道通过燃烧燃料或利用余热等将水加热成热水，提供热源。利用热传导原理，将热量从一边传到另一边，实现热量的转移。将散热后的回水重新送回锅炉进行加热，形成循环。将热水通过散热器传递给空气，使室内温度升高。控制系统的工作原理控制电路执行器通过控制电路实现对空调系统的启停、温度、湿度等参数的控制。根据控制电路的指令，调节风量、水流量等参数，实现温度、湿度的调节。传感器人机界面检测室内外温度、湿度等参数，并将信号传送给控制电路。提供操作界面，方便用户对空调系统进行设定和监控。04PART空调冷热源的维护与保养制冷系统的维护与保养定期清洗定期清洗制冷系统，包括冷凝器、蒸发器、压缩机等部件，以防止污垢和积垢影响散热和制冷效果。检查制冷剂定期检查制冷剂的充注量，确保制冷剂在正常范围内，避免因制冷剂不足或过多导致制冷效果不佳。更换磨损部件定期检查制冷系统中的易损件，如密封圈、轴承等，及时更换磨损或损坏的部件，以保证制冷系统的正常运行。热力系统的维护与保养010203保持热水系统清洁检查热媒更换老化管道定期清洗热水系统，清除水垢和杂质，保证热交换器的换热效率。定期检查热媒的充注量，确保热媒在正常范围内，避免因热媒不足或过多导致供暖效果不佳。及时更换老化和破损的管道，防止漏水和热量损失。控制系统的维护与保养定期校准检查线路连接更新控制元件定期对控制系统进行校准，确保温度、湿度等参数的准确控制。检查控制线路的连接是否...
