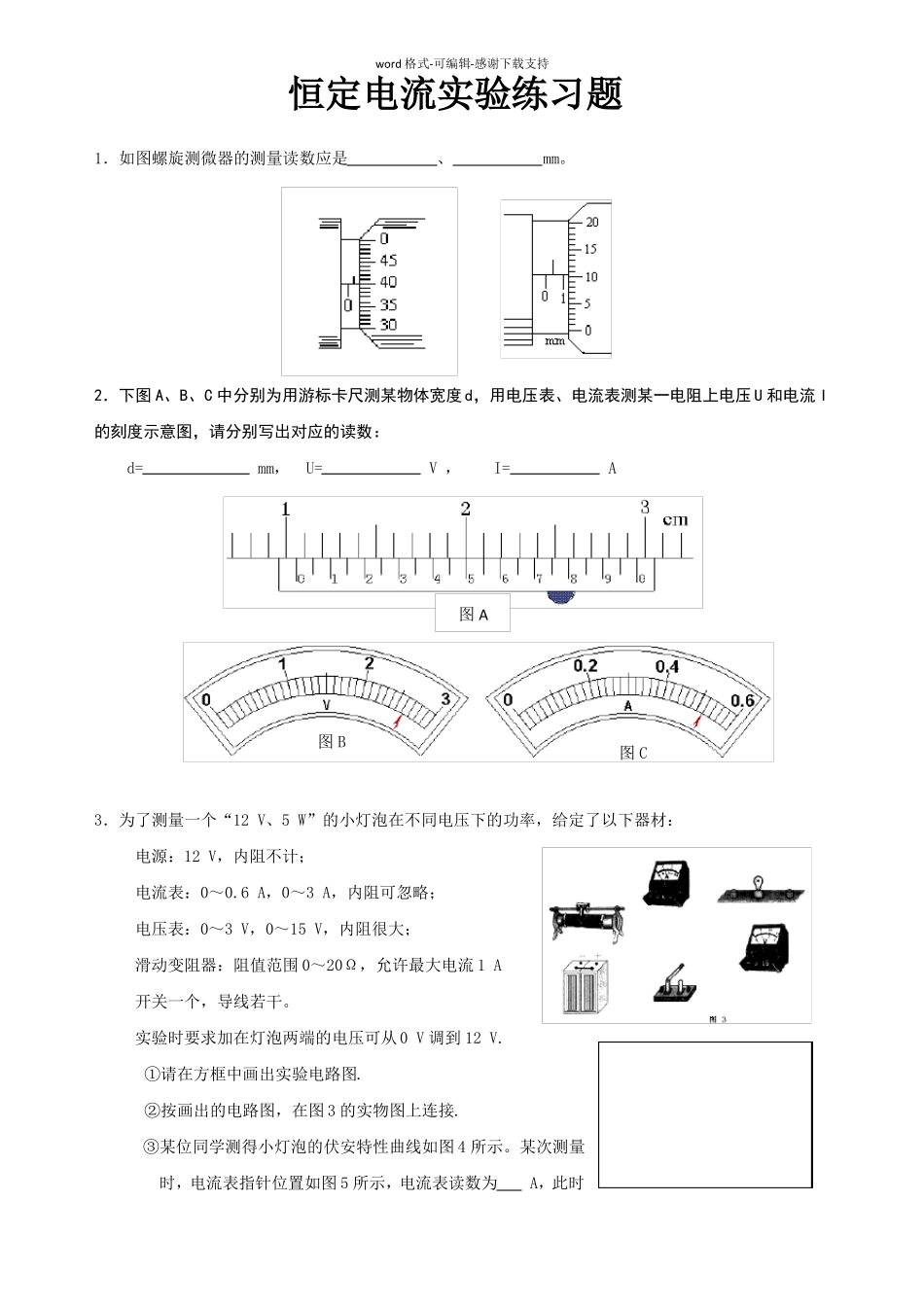

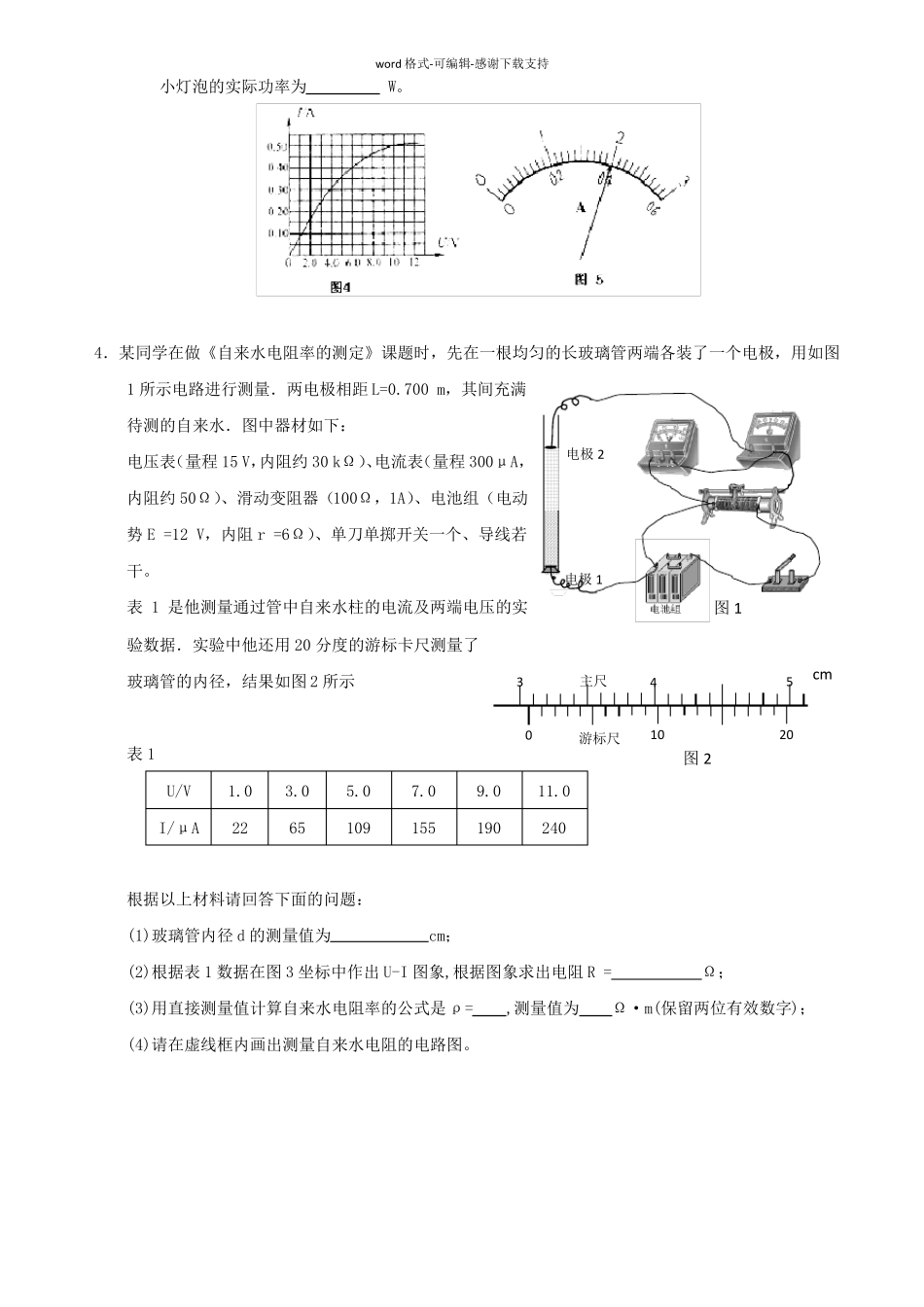

word格式-可编辑-感谢下载支持恒定电流实验练习题1．如图螺旋测微器的测量读数应是、mm。2．下图A、B、C中分别为用游标卡尺测某物体宽度d，用电压表、电流表测某一电阻上电压U和电流I的刻度示意图，请分别写出对应的读数：d=mm，U=V，I=A图A图B图C3．为了测量一个“12V、5W”的小灯泡在不同电压下的功率，给定了以下器材：电源：12V，内阻不计；电流表：0～0.6A，0～3A，内阻可忽略；电压表：0～3V，0～15V，内阻很大；滑动变阻器：阻值范围0～20Ω，允许最大电流1A开关一个，导线若干。实验时要求加在灯泡两端的电压可从0V调到12V.①请在方框中画出实验电路图.②按画出的电路图，在图3的实物图上连接.③某位同学测得小灯泡的伏安特性曲线如图4所示。某次测量时，电流表指针位置如图5所示，电流表读数为A，此时word格式-可编辑-感谢下载支持小灯泡的实际功率为W。4．某同学在做《自来水电阻率的测定》课题时，先在一根均匀的长玻璃管两端各装了一个电极，用如图1所示电路进行测量．两电极相距L=0.700m，其间充满待测的自来水．图中器材如下：电压表（量程15V，内阻约30kΩ）、电流表（量程300μA，内阻约50Ω）、滑动变阻器（100Ω，1A）、电池组（电动势E=12V，内阻r=6Ω）、单刀单掷开关一个、导线若干。表1是他测量通过管中自来水柱的电流及两端电压的实验数据．实验中他还用20分度的游标卡尺测量了玻璃管的内径，结果如图2所示表1根据以上材料请回答下面的问题：(1)玻璃管内径d的测量值为cm；(2)根据表1数据在图3坐标中作出U-I图象,根据图象求出电阻R=Ω；(3)用直接测量值计算自来水电阻率的公式是ρ=,测量值为Ω·m(保留两位有效数字)；(4)请在虚线框内画出测量自来水电阻的电路图。U/VI/μA1.0223.0655.01097.01559.019011.02403主尺45电极1电极2图1cm0游标尺1020图2word格式-可编辑-感谢下载支持12U/V1086420510图31520I/μA5．现有器材：电压表V1（量程3V，内阻约几千欧），电压表V2（量程6V，内阻约十几千欧），定值电阻R1（3.0kΩ），滑动变阻器R（0～5kΩ），直流电源（约6V，内阻不计），开关、导线若干，要求利用这些器材测量电压表V1的电阻值．（1）在方框中画出实验电路图（2）用已知量和直接测得量表示的电压表V1内阻的表达式为r＝________．式中各直接测得量的意义是：．6．为了测量量程为3V的电压表V的内阻（内阻约2000Ω），实验室可以提供的器材有：电流表A1，量程为0.6A，内阻约0.1Ω电压表V2，量程为5V，内阻约3500Ω变阻器R1阻值范围为0～9999Ω变阻箱R2阻值范围为0～99.9Ω滑动变阻器R3，最大阻值约为100Ω，额定电流1.5A电源E，电动势6V，内阻约0.5Ω单刀单掷开关K，导线若干。（a）请从上述器材中选择必要的器材，设计一个测量电压表V的内阻的实验电路，在虚线方框中画出电路原理图（电路原理图中的元件要用题中相应的英文字母标注），要求测量尽量准确。（b）根据你所画的电路原理图在题中所给的实物图上word格式-可编辑-感谢下载支持画出连线。（c）说明实验所要测量的量：；写出计算电压表V的内阻RV的计算公式为RV=。7.用伏安法测定一个阻值约1kΩ的电阻，要求测量结果尽量准确．（1）下列器材中应选用的是＿＿＿＿＿＿＿＿．（用字母代号表示）A．电池组（6V，内阻很小）B．电流表（0—10mA，内阻10Ω）D．电压表（0—3V，内阻5kΩ）F．滑动变阻器（0—20Ω，1A）C．电流表（0—1mA，内阻100Ω）E．电压表（0—6V，内阻10kΩ）G．滑动变阻器（0—2kΩ，0.3A）（2）在方框中画出实验电路图。（3）将实物连接成实验电路。H．开关、导线8.在做“描绘小灯泡的伏安特性曲线”的实验中，采用的仪器有：电源E（电动势6V，内阻不计）；额A（量程0.6A，内阻约2Ω）V（量程5V，内阻约定电压4.0V的小灯泡L；电流表○；电压表表○15kΩ）；滑动变阻器R（最大阻值15Ω）；开关S，导线若干。实验中要求加在小灯泡上的电压从零到小灯泡的额定电压连续可调。I．在做实验时，连成的实物电路图如下：请你指出上述实验电路图中的错误之处：．．①②Ⅱ．请你在虚线方框中画出实验所用的正确电路原理图。word格式-可编辑-感谢下载支持Ⅲ．如图所示为某同学根据正确的实验...
