第十六章串并联电路中电压的规律课件VIP免费

第十六章串并联电路中电压的规律课件_第1页
1/27

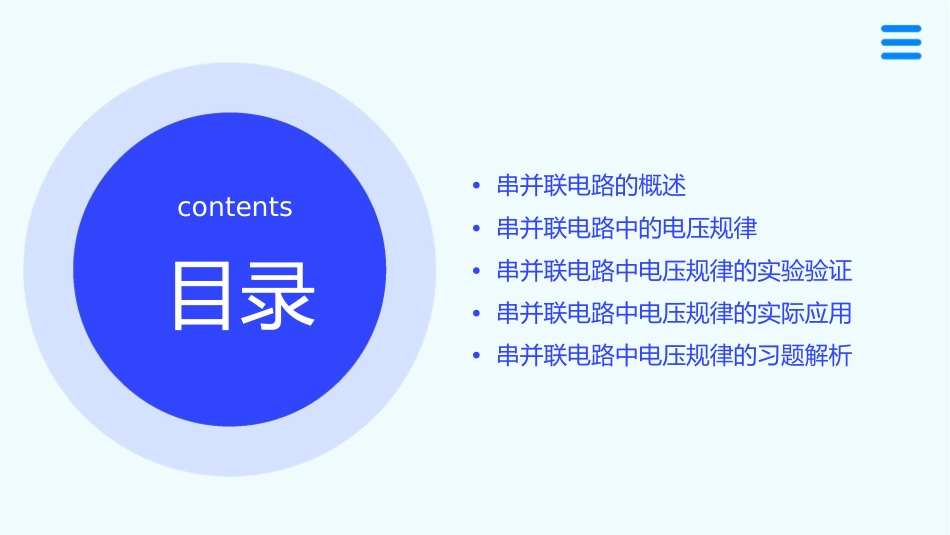

第十六章串并联电路中电压的规律课件_第2页
2/27

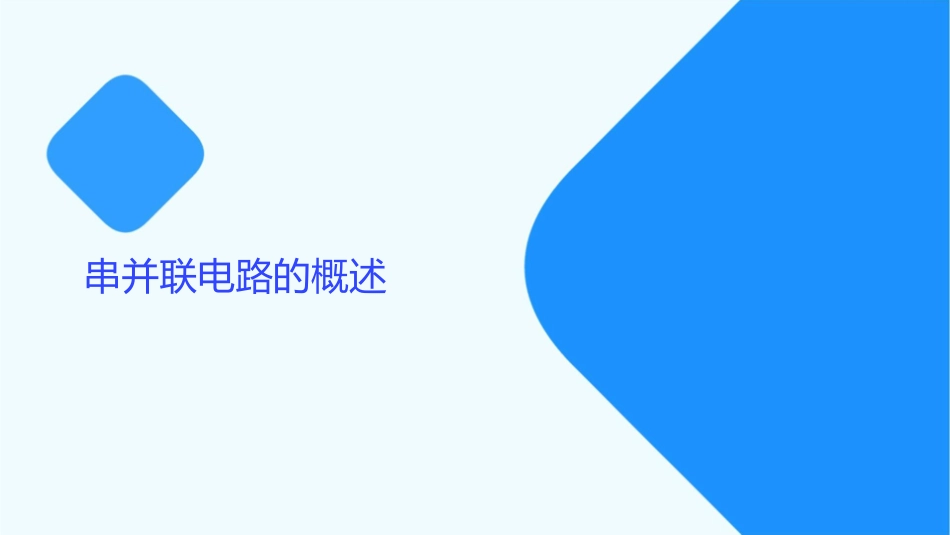

第十六章串并联电路中电压的规律课件_第3页
3/27
•串并联电路的概述contents•串并联电路中的电压规律•串并联电路中电压规律的实验验证•串并联电路中电压规律的实际应用•串并联电路中电压规律的习题解析目录串并联电路的概述串并联电路的定义串联电路将电路元件逐个顺次连接起来的电路。并联电路将电路元件并列连接起来的电路。串并联电路的特点串联电路电流处处相等,总电压等于各部分电压之和。并联电路电压处处相等,总电流等于各支路电流之和。串并联电路的应用串联电路用于控制和调节电路中的电流和电压,如调节灯光亮度的电位器。并联电路用于扩展负载能力,如多个灯泡同时点亮。串并联电路中的电压规律串联电路中的电压规律串联电路中,各点电压之和等于总电压。串联电路中,各用电器按电阻大小顺序分压。电压分配与电阻成正比,即电阻越大,分得的电压越大。并联电路中的电压规律并联电路中,各支路电压相等,等于总电压。并联电路中,总电阻的倒数等于各支路电阻倒数之和。并联电路中,各支路独立工作,互不影响。串并联电路中的电压规律比较串联电路中,电压分配与电阻成正比,而并联电路中各支路电压相等。串联电路中,总电压等于各点电压之和,而并联电路中总电压等于各支路电压。串联电路中,各用电器按电阻大小顺序分压,而并联电路中各支路独立工作,互不影响。串并联电路中电压规律的实验验证实验目的验证串并联电路中电压的规律加深对串并联电路的理解提高实验操作技能和数据处理能力实验器材电源电压表电流表电阻箱电键导线若干实验步骤与操作1.串联电路实验将电源、电压表、电流表、电阻箱和电键按照电路图正确连接,形成串联电路。调整电阻箱,改变串联电路中的电阻值,观察电压表和电流表的读数变化。实验步骤与操作记录不同电阻值下的电压和电流数据。2.并联电路实验将电源、电压表、电流表、电阻箱和电键按照电路图正确连接,形成并联电路。实验步骤与操作01在并联支路上调整电阻箱,改变支路电阻值,观察电压表和电流表的读数变化。02记录不同电阻值下的电压和电流数据。实验数据记录与处理|电阻值(Ω)|串联|---|---|---|---|---||R1|U1|I1|U2|I2||R2|U3|I3|U4|I4||R3|U5|I5|U6|I6|电路电压(V)|串联电路电流(A)|并联电路电压(V)|并联电路电流(A)|实验结论与总结01020304在串联电路中,电压的分配与电阻成正比,即在并联电路中,各支路电压相等,即U1=U2=U3。通过实验验证了串并联电路中电压的规律,加深了对串并联电路的理解。通过实验操作和数据处理,提高了实验技能和数据处理能力。U1/U2=R1/R2。串并联电路中电压规律的实际应用家庭电路中的电压规律应用家庭电路中的电压通常为220V,这是为了保证家用电器能够正常工作。在串联电路中,各电器分压,因此不同电器之间电压不同;在并联电路中,各电器电压相等,因此可以同时使用多个电器。在家庭电路中,为了安全和节能,通常采用并联方式连接电器。同时,为了防止电器过载,通常会安装保险丝或空气开关来保护电路。工业电路中的电压规律应用工业电路中的电压通常较高,例如380V或440V,这取决于工厂的需求和设备的规格。在串联电路中,工业设备根据其电阻分压,因此可以根据设备的需求调整电压;在并联电路中,工业设备电压相等,因此可以同时启动多个设备。在工业电路中,为了确保设备的稳定性和安全性,通常会进行详细的电气设计和测试。同时,为了防止设备损坏和事故发生,通常会安装各种保护装置和监测系统。电子设备中的电压规律应用电子设备中的电压通常较低,例如3.3V、5V或12V,这取决于设备的规格和功能。在串联电路中,电子元件根据其电阻分压,因此可以根据元件的需求调整电压;在并联电路中,电子元件电压相等,因此可以同时工作。在电子设备中,为了确保设备的性能和稳定性,通常会进行详细的电路设计和测试。同时,为了防止设备损坏和数据丢失,通常会采用各种电源管理和备份措施。串并联电路中电压规律的习题解析基础题解析题目示例一个串联电路中,三个电阻的阻值分别为2欧姆、3欧姆和5欧姆,求总电压。解析根据串联电路的电压规律,总电压等于各电阻上电压之和。已知三个电阻的阻值,可以通过欧姆定律计算出每个电阻上的...
