液压执行元件分解课件VIP免费

液压执行元件分解课件_第1页
1/26

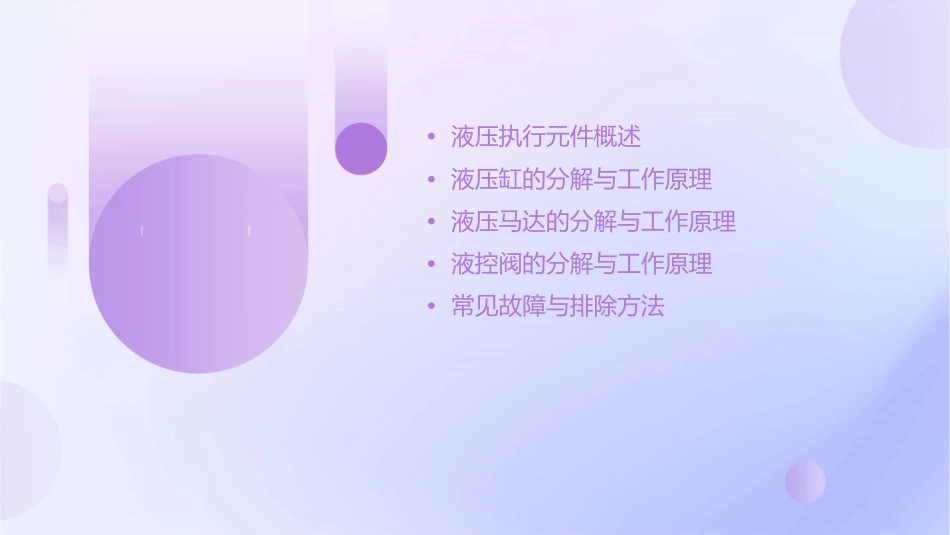

液压执行元件分解课件_第2页
2/26
液压执行元件分解课件_第3页
3/26
液行元件分解件•液压执行元件概述•液压缸的分解与工作原理•液压马达的分解与工作原理•液控阀的分解与工作原理•常见故障与排除方法01液行元件述液压执行元件的定义01液压执行元件是液压系统中的重要组成部分,用于将液压能转换为机械能,驱动负载进行运动。02它通常由动力元件、执行元件、控制元件和辅助元件组成。液压执行元件的种类按照结构形式,液压执行元件可分为齿轮泵、叶片泵、柱塞泵等。按照功能用途,液压执行元件可分为液压马达、液压缸等。液压执行元件的应用在工业领域中,液压执行元件广泛应用于各种机械设备,如机床、塑料机械、冶金机械等。在汽车行业中,液压执行元件主要用于实现汽车转向、悬挂减震、刹车等功能。02液缸的分解与工作原理活塞式液压缸活塞式液压缸是液压系统中应用最广泛的执行元件之一,它由缸筒、活塞和活塞杆等组成。活塞式液压缸通过活塞在缸筒内的往复运动来实现直线运动,通过改变输入输出油口的连接方式,可以实现不同的运动方向和速度。活塞式液压缸的优点是结构简单、工作可靠、维护方便,适用于各种压力和流量的液压系统。柱塞式液压缸柱塞式液压缸是一种特殊类型的液压缸,其特点是活塞被圆柱形的柱塞替代,以承受更高的压力和更大的负载。柱塞式液压缸的缺点是制造精度要求高、维护成本较高。柱塞式液压缸的优点是结构紧凑、密封性好、能承受较大的压力和负载,适用于需要较大推力和保持力的场合。摆动式液压缸摆动式液压缸也称为旋转式液压缸,是一种能够实现旋转运动的液压缸。摆动式液压缸由缸筒、叶片和转子等组成,通过叶片在缸筒内的往复摆动来实现旋转运动。摆动式液压缸的优点是结构紧凑、运动平稳、无摩擦阻力,适用于需要实现旋转运动的场合。液压缸的工作原理液压缸的工作原理基于帕斯卡原理,即通过密封容积内液体的压力传递来产生力和运动。当液体被封闭在两个面积不同的活塞之当这个力作用在活塞上时,将使活塞产间时,由于液体的不可压缩性,压力将传递到整个液体中,从而产生一个与活塞面积成正比的力。生运动,从而实现直线或旋转运动。03液达的分解与工作原理齿轮式液压马达总结词齿轮式液压马达是一种常见的液压执行元件,通过齿轮传动实现旋转运动。详细描述齿轮式液压马达通常由一对相互咬合的齿轮组成,其中一个齿轮为主动轮,另一个为从动轮。当液压油进入马达内部时,它会推动主动轮旋转,从而带动从动轮旋转,输出旋转运动。叶片式液压马达总结词叶片式液压马达是一种高速、高转矩的液压执行元件,通过叶片在转子上的旋转实现运动。详细描述叶片式液压马达由转子、定子、叶片等部分组成。转子上开有多个凹槽,叶片放置在凹槽中。当液压油进入马达内部时,它会推动叶片在凹槽中旋转,从而带动转子旋转,输出旋转运动。柱塞式液压马达总结词柱塞式液压马达是一种高转矩、低速的液压执行元件,通过柱塞在缸体中的往复运动实现旋转运动。详细描述柱塞式液压马达由缸体、柱塞、曲轴等部分组成。缸体内开有多个孔,柱塞放置在孔中。当液压油进入马达内部时,它会推动柱塞在孔中往复运动,从而带动曲轴旋转,输出旋转运动。液压马达的工作原理总结词液压马达的工作原理基于帕斯卡原理,通过改变液体的压力和流量来控制旋转运动的速度和方向。详细描述液压马达的工作原理是通过改变输入液压油的流量和压力来控制输出旋转运动的速度和方向。当液压油进入液压马达时,它会推动马达内部的元件(如齿轮、叶片或柱塞)旋转,从而输出旋转运动。通过改变输入液压油的流量和压力,可以控制输出旋转运动的速度和方向。04液控的分解与工作原理方向控制阀方向控制阀的种类利用阀芯和阀体的相对位置变化,控制油口的连通或断开,从而实现液压油的流动方向的控制。单向阀:只允许液压油单向流动,用于实现液压缸的定向运动。方向控制阀的工作原理换向阀:通过改变油路的方向,控制液压缸的运动方向。压力控制阀压力控制阀的种类安全阀:限制系统的最大压力,防止系统过载。0102溢流阀:在系统压力超过预定值时,溢流以保护系统。减压阀:将较高的输入压力降低到所需的输出压力。0304压力控制阀的工作原理利用弹簧和液压力的...
