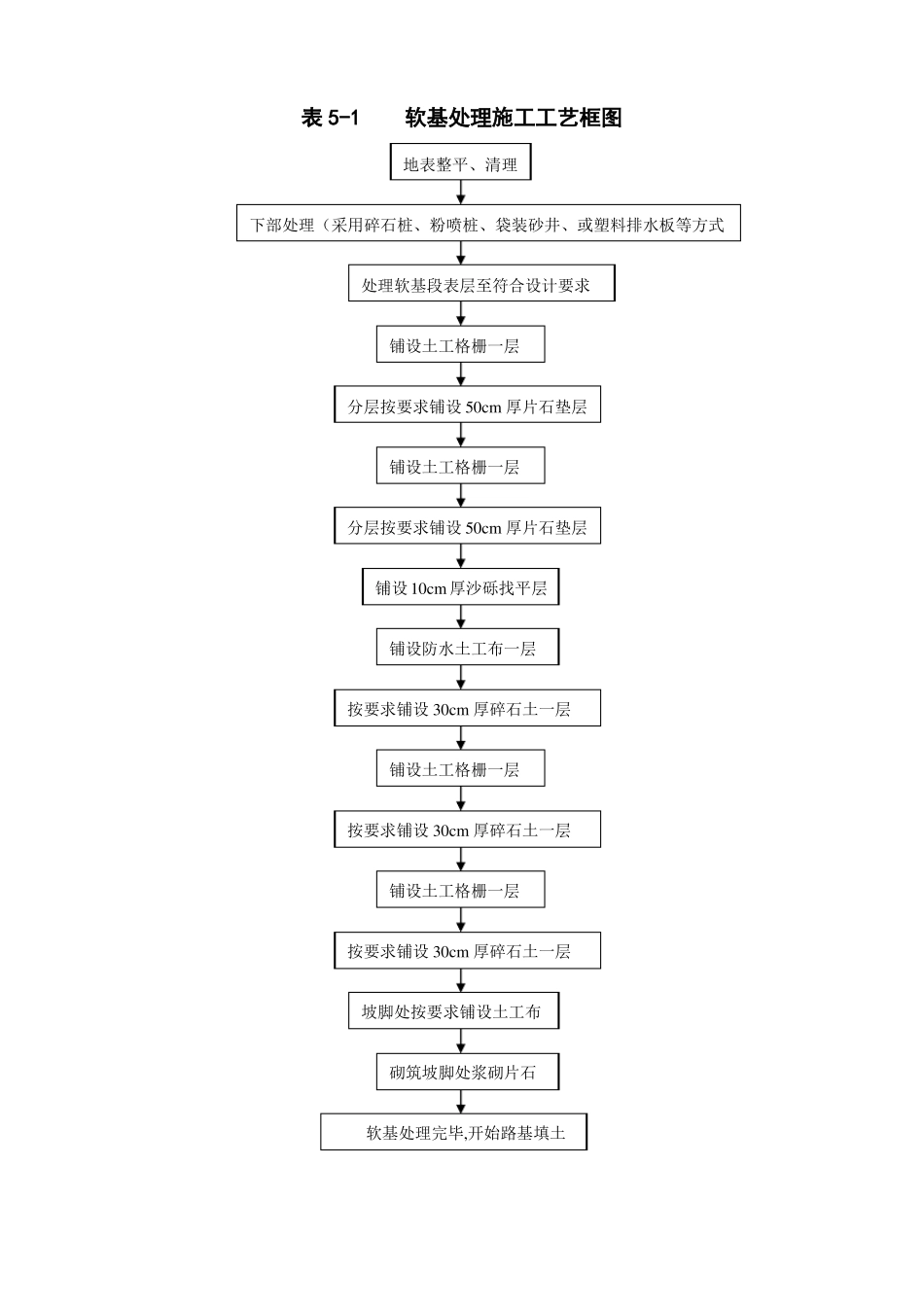

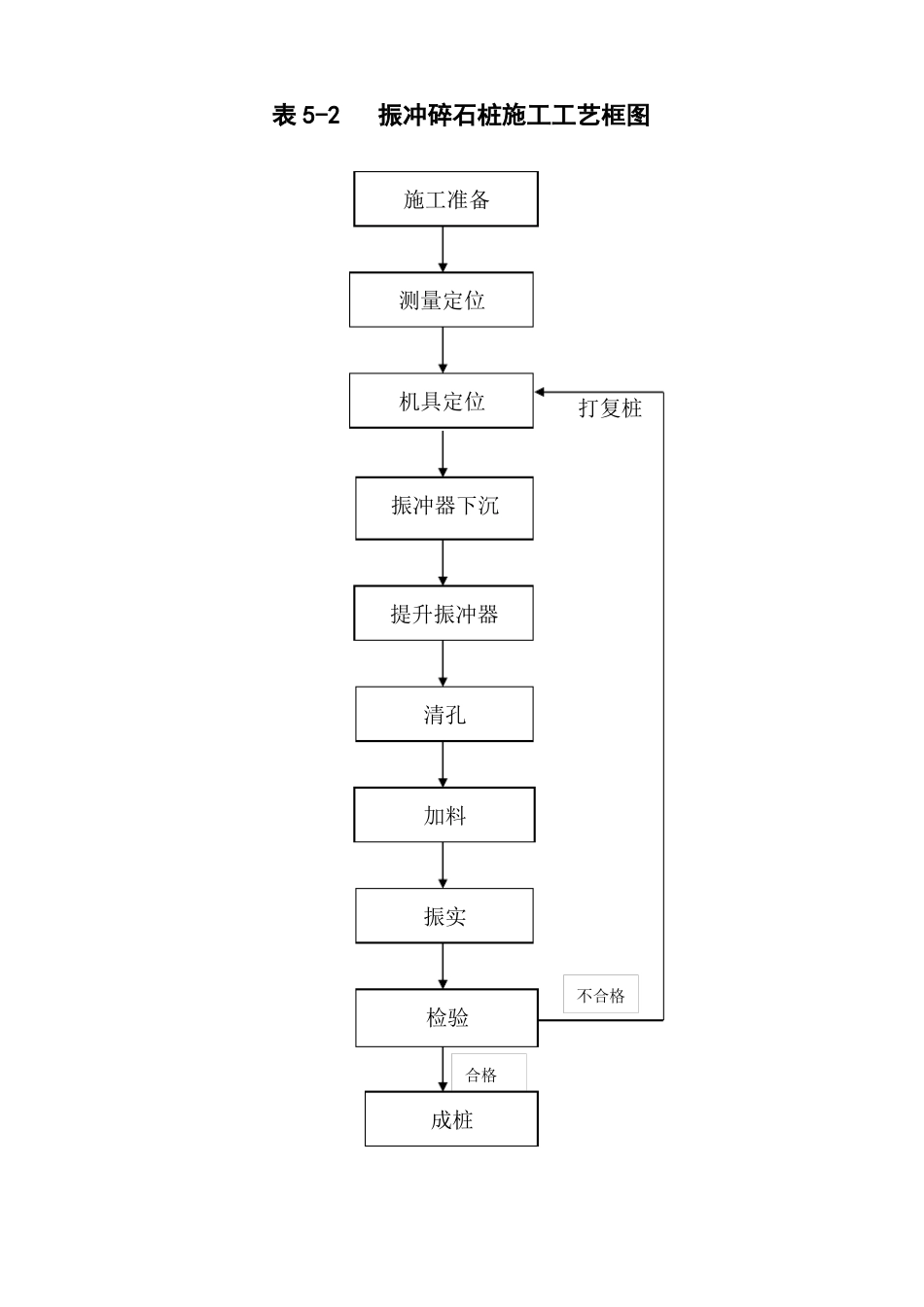

表5-1软基处理施工工艺框图地表整平、清理下部处理（采用碎石桩、粉喷桩、袋装砂井、或塑料排水板等方式处理软基段表层至符合设计要求铺设土工格栅一层分层按要求铺设50cm厚片石垫层铺设土工格栅一层分层按要求铺设50cm厚片石垫层铺设10cm厚沙砾找平层铺设防水土工布一层厚碎石土一层按要求铺设30cm铺设土工格栅一层按要求铺设30cm厚碎石土一层铺设土工格栅一层厚碎石土一层按要求铺设30cm坡脚处按要求铺设土工布砌筑坡脚处浆砌片石软基处理完毕,开始路基填土表5-2振冲碎石桩施工工艺框图振实检验合格施工准备测量定位机具定位打复桩振冲器下沉提升振冲器清孔加料不合格成桩表5-3抗滑桩施工工艺框图施工准备设备就位桩坑开挖理桩坑清安装钢筋笼灌注砼清理现场表5-4路基填筑施工工艺框图施工准备挖除换填测量放线场地清理挖台阶地基处理软土地基处理碎石桩粉喷桩抛石挤淤设置垫层铺设土工布土工格栅塑料排水板袋装砂井选用优质填料原地面碾压晒凉含水量过大分层填筑摊铺平整含水量过小洒水佳含水量最分层碾压压实度检验路基边坡整型边坡防护竣工验交表5-5钻孔灌注桩施工工艺流程图施工准备测量放线埋设护筒制作护筒钻机就位粘土准备钻孔制浆清孔成孔检测移开钻机钢筋笼加工安放钢筋笼组装、试压导管吊装导管清孔生产砼灌注砼制作试件拆除护筒表5-6T(工)型梁预制施工工艺框图钢材进场原材料复验加工制作原材料进场原材料复验混凝土试验配料、搅拌混凝土运输整修底模安装钢筋骨架波纹管固定安装侧模板安装端头模板检测校正模板灌注砼养生拆模穿钢绞线张拉钢绞线束锚固移梁压浆封端移梁、存梁运梁、架设制作试件制作试件压砼试件制作砼试件钢绞线制作张拉机具校正制作水泥浆表5-7后张法预应力混凝土空心板梁施工工艺框图钢材进场加工制作整修底模原材料复验非预应力钢筋成型钢绞线检验进场原材料进场安装钢绞线安装钢模板钢绞线制作原材料复验砼配合比设计检测校正模板配料、搅拌灌注底版砼上部非预应力筋安装安放内模制砼试件砼运输检测校正内模边肋及顶部砼浇筑振捣制砼试件面层处理拆内模养生拆外模张拉机具校正张拉预应力筋灌注封端砼移运、架梁表5-8架桥机架梁施工工艺框图铺设架梁轨道装梁拼装架桥机运梁架桥机就位架桥机试运行喂梁至架桥机吊梁纵移梁至孔位横移至梁位检查梁位落梁安装支座落梁架设一孔中其余梁下一孔架桥机前移表5-9起重机吊装板梁施工工艺框图起重机走道、停机点检查起重机运转检查起重机就位板梁运输就位试吊检查支承结构安装、检查起吊、停放测设板梁位置线、中心线落梁就位下一片梁安装横向联结表5-10悬臂灌注连续箱梁工艺流程图拼装吊篮吊篮移动就位底模就位底板拼模就位外侧模就位涂脱模剂绑扎底板钢筋和腹板钢筋安装锚下垫板安装内顶模及腹板端模绑扎顶板钢筋穿胶管及芯棒灌注前准备，检查吊篮挠度观测灌注混凝土抽拔芯棒、胶管清孔拆内模、外模和端模接头混凝土凿毛整直连接钢筋张拉准备工作穿钢绞线张拉压浆前准备工作烧割钢绞线余头孔道压浆压浆试件强度达15.0MPA松底模开始下一循环调整吊带安对拉螺栓和锚垫板刷脱模剂安底板锯齿模板及预埋件安顶板预埋件及顶板锯齿模板检查锚具表5-11隧道施工工艺框图施工准备↓隧道控制测量↓平面控制、高程控制设备已到位，人员已到位，测量放样已完，作业指导书已编制完毕，材料已备好开工报告↓监理工程师审批↓明洞工程↓洞门工程↓地质超前预报↓超前支护做好结合处的套拱不需要超前支护洞身开挖需要修改支护参数初期支护围岩量测→信息反馈无需修改支护参数铺设防水层仰拱及填充二次衬砌↓水沟、电缆沟↓路面工程↓竣工交验水沟、电缆沟盖板预制表5-12明洞施工工艺框图施工准备↓测量放样↓土石方开挖↓边坡整修↓边、仰坡加固处理↓报请监理工程师验槽↓铺设仰拱防水层、绑扎钢筋↓浇筑仰拱砼↓边墙防水层制作↓人工边墙模板、绑钢筋↓浇筑砼↓纵向排水盲沟↓仰拱及填充、中心排水管预埋↓拱部防水层制作↓洞顶回填土夯实↓粘土隔水层↓植草绿化及防护表5-13超前支护施工工艺框图台车检修施工准备小导管制作测量放样深度控制角度控制水平钻机钻孔卡钻处理棚管、小导管顶进到位注浆压力水泥水玻璃浆液或水泥...
