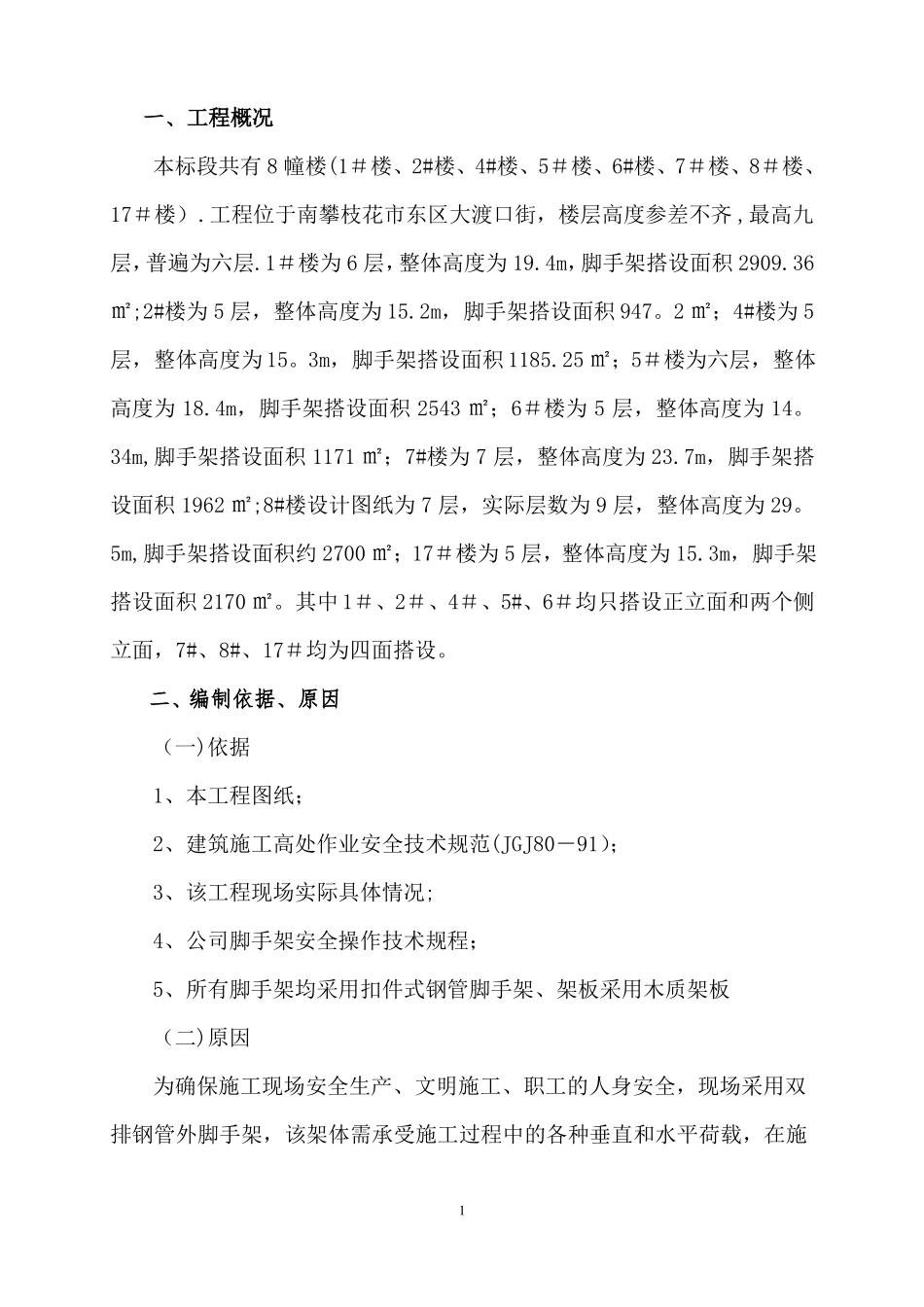

一、工程概况本标段共有8幢楼(1＃楼、2#楼、4#楼、5＃楼、6#楼、7＃楼、8＃楼、17＃楼）.工程位于南攀枝花市东区大渡口街，楼层高度参差不齐,最高九层，普遍为六层.1＃楼为6层，整体高度为19.4m，脚手架搭设面积2909.36㎡;2#楼为5层，整体高度为15.2m，脚手架搭设面积947。2㎡；4#楼为5层，整体高度为15。3m，脚手架搭设面积1185.25㎡；5＃楼为六层，整体高度为18.4m，脚手架搭设面积2543㎡；6＃楼为5层，整体高度为14。34m,脚手架搭设面积1171㎡；7#楼为7层，整体高度为23.7m，脚手架搭设面积1962㎡;8#楼设计图纸为7层，实际层数为9层，整体高度为29。5m,脚手架搭设面积约2700㎡；17＃楼为5层，整体高度为15.3m，脚手架搭设面积2170㎡。其中1＃、2＃、4＃、5#、6＃均只搭设正立面和两个侧立面，7#、8#、17＃均为四面搭设。二、编制依据、原因（一)依据1、本工程图纸；2、建筑施工高处作业安全技术规范(JGJ80－91）；3、该工程现场实际具体情况;4、公司脚手架安全操作技术规程；5、所有脚手架均采用扣件式钢管脚手架、架板采用木质架板（二)原因为确保施工现场安全生产、文明施工、职工的人身安全，现场采用双排钢管外脚手架，该架体需承受施工过程中的各种垂直和水平荷载，在施1工过程中应保证其在各种荷载作用下不发生失稳、倒塌以及超过容许要求的变形、倾斜、摇晃等现象，以确保安全施工。三、施工准备3。1劳动力准备搭设阶段共需架子工15名，维护阶段共需架子工4名，拆除阶段共需外架工15名。所有架子工均需持证上岗。3.2材料准备由于本工程工期很紧,根据各层楼的建筑形状、结构特点、外墙立面修缮的要求，并结合现场实际情况，以及施工特点,采用扣件式双排钢管落地脚手架作为外墙修缮脚手,钢管采用外径48。3mm,壁厚3.6mm的钢管，材料统一运至施工场地后，材料在现场垂直运输采用人工搬运。本工程外架所用的钢管、扣件、均由公司购买.主要材料计划如下表：名称及规格6m长管6m长管6m长管3m长管1.5m短管2。5m短管1m短管直角扣件旋转扣件用途纵向水平杆立杆剪刀撑调整节头位置横向水平杆连墙杆连墙件柱箍主节点处等剪刀撑、横向斜撑2总需用量2000根2000根500根500根1000根1500根500根10000个3000个备注购买购买购买购买购买购买购买购买购买对接扣件4000mm×250mm×50mm立杆连接脚手板1000个2000块购买购买材料视工程进度分段组织进场;安全网6000㎡、密目网，4000㎡由项目公司采购.镀锌铅字架子工自备。3.3机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。项目部应配备如下检查工具（可借用，但应符合要求）：名称扭力扳手游标卡尺塞尺钢卷尺水平尺角尺数量1把1把1把2把2把2把用途检查扣件拧紧力度检查焊接钢管外径和壁厚、外表面锈蚀深度检查钢管两端面切斜偏差检查钢管弯曲程度和搭设中的距离或长度检查水平杆高差检查剪刀撑与地面的倾角3。4现场勘查情况及处理办法现场勘查情况:1#、2#、4＃、5#、6＃均为临街且有居民居住，首层均为商铺；7#、8＃、17＃楼均居民小区,有居民居住。17＃楼背面有大量树木遮挡施工作业面；5#和6＃楼旁有高压线。处理办法:17#楼在搭建脚手架时，先对树枝进行修剪。在施工5＃、6#前必须通知业主联系相关单位对现场高压线路进行安全评估，待安全评估完成，对线路进行处理，确定达到施工条件后方能进场施工。3为保证所有施工楼居民出行安全、车辆安全、业主提出保证一楼商铺正常营业需搭设安全通道通,道搭设垂直投影面积1268㎡，脚手架搭设方式见附图一.四、钢管扣件外脚手架施工施工现场脚手架搭设平面布置，详见附图二.(一）基本要求1、外墙封闭脚手架在一层结构标高处外挑脚手架方案搭设,搭设中重点控制外挑主横杆间距、外挑长度及稳固端的固定点牢固。2、大横杆与立杆的交点处必须设置小横杆与大横杆卡牢，整个架子设置支撑或连墙点以保证脚手架成为一个稳固的整体结构，脚手架的搭设应沿建筑物周围连续封闭搭设。（二）搭设要求1、搭设参数:结构施工用架子的立杆纵距为1.5m；步距为1.8m；立杆横距为1.55m;横向水平杆间距1.45m；外挑主横杆间距为1。5m，外挑长度1.3m,根部保证不小于2。8m。2、脚手架与主体结构的连接：该工程施工...
