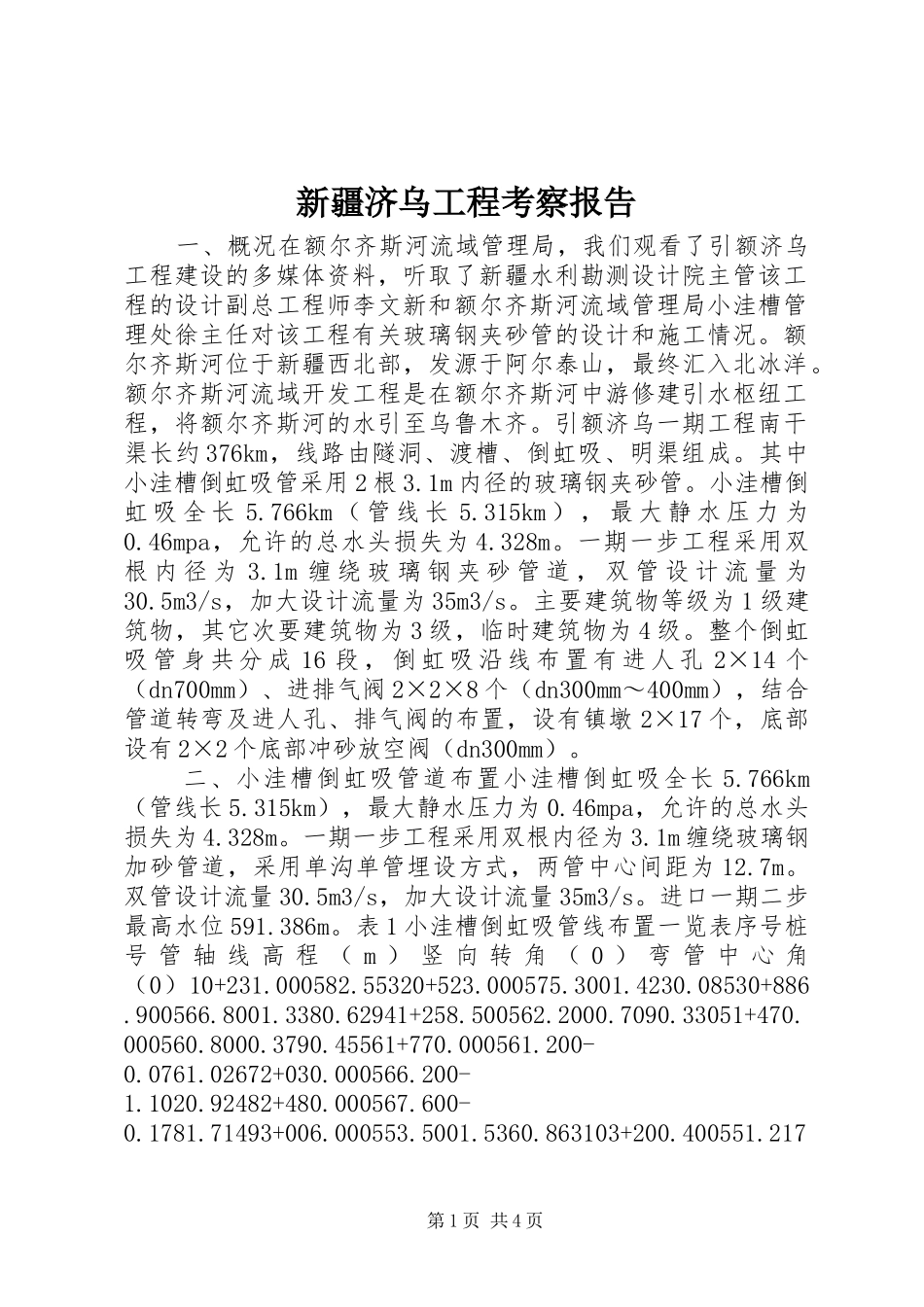

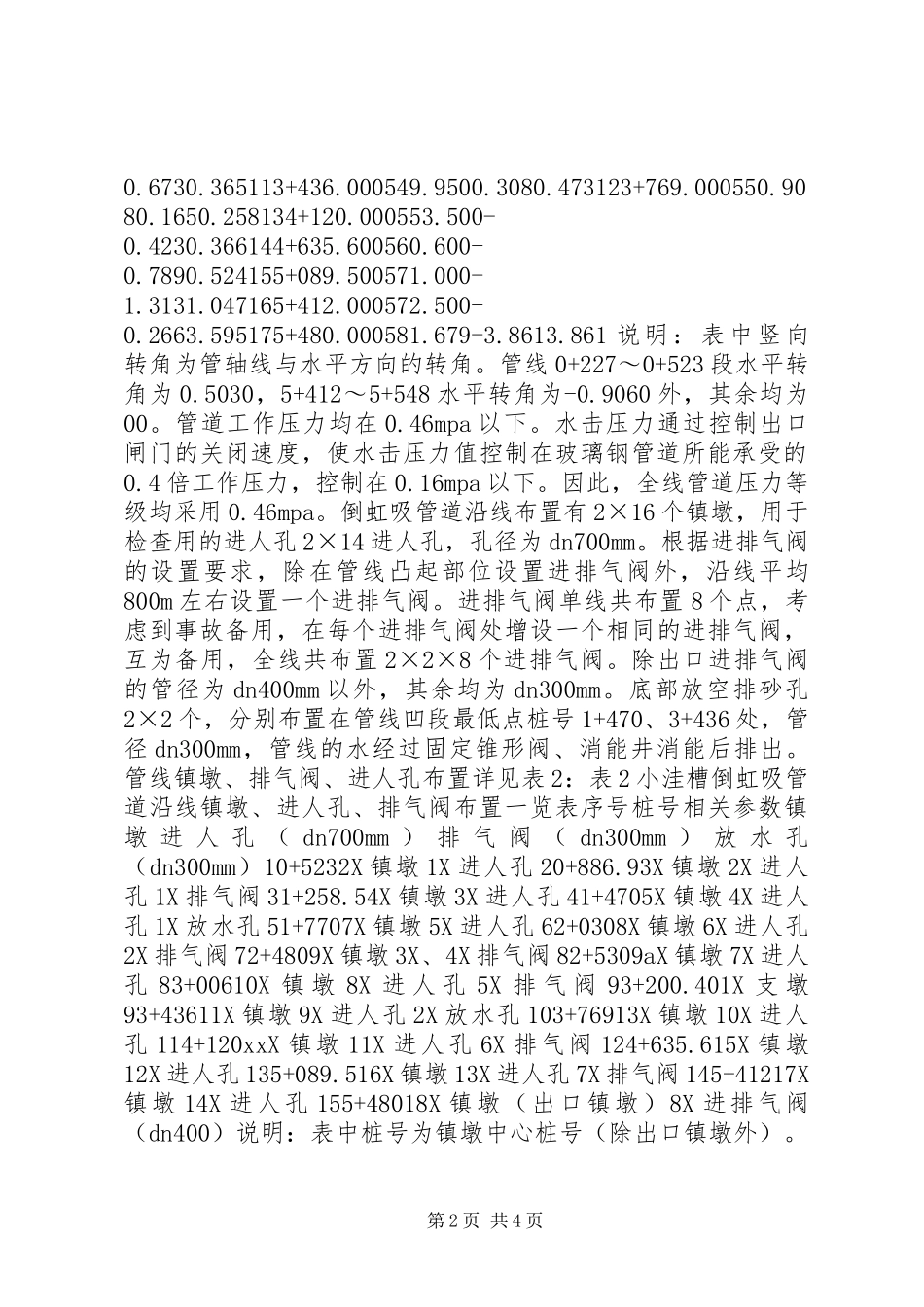

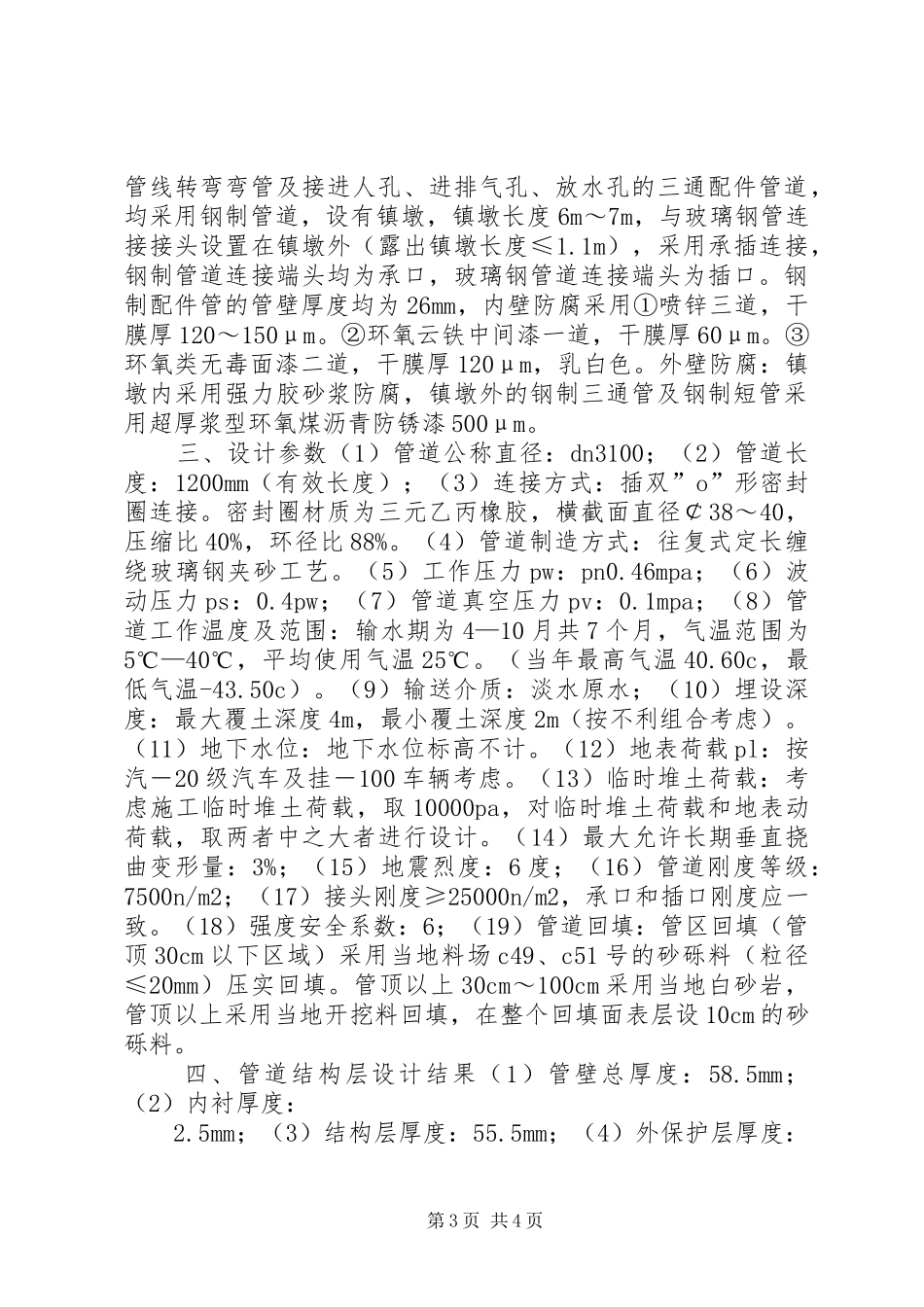

新疆济乌工程考察报告一、概况在额尔齐斯河流域管理局，我们观看了引额济乌工程建设的多媒体资料，听取了新疆水利勘测设计院主管该工程的设计副总工程师李文新和额尔齐斯河流域管理局小洼槽管理处徐主任对该工程有关玻璃钢夹砂管的设计和施工情况。额尔齐斯河位于新疆西北部，发源于阿尔泰山，最终汇入北冰洋。额尔齐斯河流域开发工程是在额尔齐斯河中游修建引水枢纽工程，将额尔齐斯河的水引至乌鲁木齐。引额济乌一期工程南干渠长约376km，线路由隧洞、渡槽、倒虹吸、明渠组成。其中小洼槽倒虹吸管采用2根3.1m内径的玻璃钢夹砂管。小洼槽倒虹吸全长5.766km（管线长5.315km），最大静水压力为0.46mpa，允许的总水头损失为4.328m。一期一步工程采用双根内径为3.1m缠绕玻璃钢夹砂管道，双管设计流量为30.5m3/s，加大设计流量为35m3/s。主要建筑物等级为1级建筑物，其它次要建筑物为3级，临时建筑物为4级。整个倒虹吸管身共分成16段，倒虹吸沿线布置有进人孔2×14个（dn700mm）、进排气阀2×2×8个（dn300mm～400mm），结合管道转弯及进人孔、排气阀的布置，设有镇墩2×17个，底部设有2×2个底部冲砂放空阀（dn300mm）。二、小洼槽倒虹吸管道布置小洼槽倒虹吸全长5.766km（管线长5.315km），最大静水压力为0.46mpa，允许的总水头损失为4.328m。一期一步工程采用双根内径为3.1m缠绕玻璃钢加砂管道，采用单沟单管埋设方式，两管中心间距为12.7m。双管设计流量30.5m3/s，加大设计流量35m3/s。进口一期二步最高水位591.386m。表1小洼槽倒虹吸管线布置一览表序号桩号管轴线高程（m）竖向转角（0）弯管中心角（0）10+231.000582.55320+523.000575.3001.4230.08530+886.900566.8001.3380.62941+258.500562.2000.7090.33051+470.000560.8000.3790.45561+770.000561.200-0.0761.02672+030.000566.200-1.1020.92482+480.000567.600-0.1781.71493+006.000553.5001.5360.863103+200.400551.217第1页共4页0.6730.365113+436.000549.9500.3080.473123+769.000550.9080.1650.258134+120.000553.500-0.4230.366144+635.600560.600-0.7890.524155+089.500571.000-1.3131.047165+412.000572.500-0.2663.595175+480.000581.679-3.8613.861说明：表中竖向转角为管轴线与水平方向的转角。管线0+227～0+523段水平转角为0.5030，5+412～5+548水平转角为-0.9060外，其余均为00。管道工作压力均在0.46mpa以下。水击压力通过控制出口闸门的关闭速度，使水击压力值控制在玻璃钢管道所能承受的0.4倍工作压力，控制在0.16mpa以下。因此，全线管道压力等级均采用0.46mpa。倒虹吸管道沿线布置有2×16个镇墩，用于检查用的进人孔2×14进人孔，孔径为dn700mm。根据进排气阀的设置要求，除在管线凸起部位设置进排气阀外，沿线平均800m左右设置一个进排气阀。进排气阀单线共布置8个点，考虑到事故备用，在每个进排气阀处增设一个相同的进排气阀，互为备用，全线共布置2×2×8个进排气阀。除出口进排气阀的管径为dn400mm以外，其余均为dn300mm。底部放空排砂孔2×2个，分别布置在管线凹段最低点桩号1+470、3+436处，管径dn300mm，管线的水经过固定锥形阀、消能井消能后排出。管线镇墩、排气阀、进人孔布置详见表2：表2小洼槽倒虹吸管道沿线镇墩、进人孔、排气阀布置一览表序号桩号相关参数镇墩进人孔（dn700mm）排气阀（dn300mm）放水孔（dn300mm）10+5232X镇墩1X进人孔20+886.93X镇墩2X进人孔1X排气阀31+258.54X镇墩3X进人孔41+4705X镇墩4X进人孔1X放水孔51+7707X镇墩5X进人孔62+0308X镇墩6X进人孔2X排气阀72+4809X镇墩3X、4X排气阀82+5309aX镇墩7X进人孔83+00610X镇墩8X进人孔5X排气阀93+200.401X支墩93+43611X镇墩9X进人孔2X放水孔103+76913X镇墩10X进人孔114+120xxX镇墩11X进人孔6X排气阀124+635.615X镇墩12X进人孔135+089.516X镇墩13X进人孔7X排气阀145+41217X镇墩14X进人孔155+48018X镇墩（出口镇墩）8X进排气阀（dn400）说明：表中桩号为镇墩中心桩号（除出口镇墩外）。第2页共4页管线转弯弯管及接进人孔、进排气孔、放水孔的三通配件管道，均采用钢制管道，设有镇墩，镇墩长度6m～7m，与玻璃钢管连接接头设置在镇墩...
