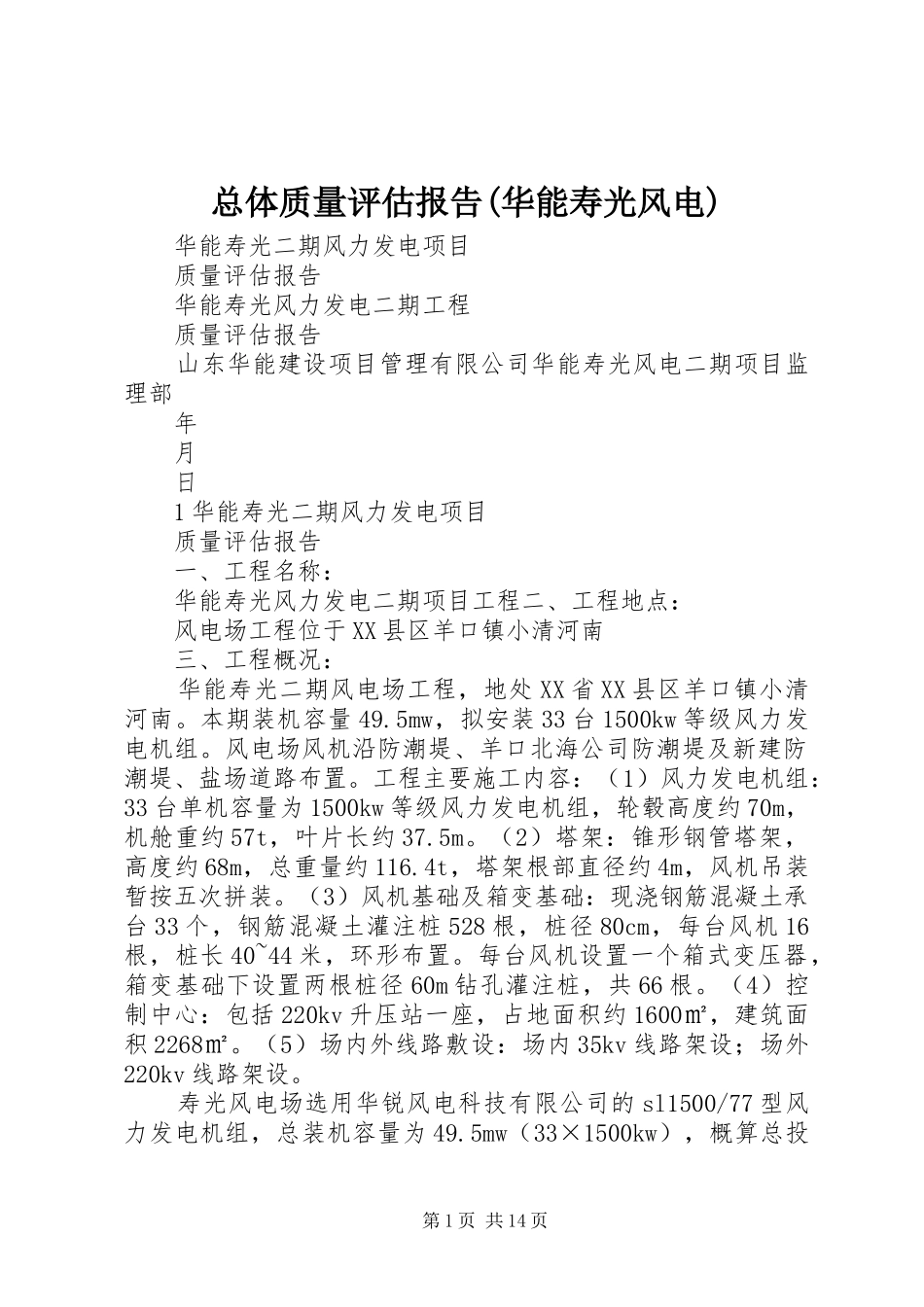

总体质量评估报告(华能寿光风电)华能寿光二期风力发电项目质量评估报告华能寿光风力发电二期工程质量评估报告山东华能建设项目管理有限公司华能寿光风电二期项目监理部年月日1华能寿光二期风力发电项目质量评估报告一、工程名称：华能寿光风力发电二期项目工程二、工程地点：风电场工程位于XX县区羊口镇小清河南三、工程概况：华能寿光二期风电场工程，地处XX省XX县区羊口镇小清河南。本期装机容量49.5mw，拟安装33台1500kw等级风力发电机组。风电场风机沿防潮堤、羊口北海公司防潮堤及新建防潮堤、盐场道路布置。工程主要施工内容：（1）风力发电机组：33台单机容量为1500kw等级风力发电机组，轮毂高度约70m，机舱重约57t，叶片长约37.5m。（2）塔架：锥形钢管塔架，高度约68m，总重量约116.4t，塔架根部直径约4m，风机吊装暂按五次拼装。（3）风机基础及箱变基础：现浇钢筋混凝土承台33个，钢筋混凝土灌注桩528根，桩径80cm，每台风机16根，桩长40~44米，环形布置。每台风机设置一个箱式变压器，箱变基础下设置两根桩径60m钻孔灌注桩，共66根。（4）控制中心：包括220kv升压站一座，占地面积约1600㎡，建筑面积2268㎡。（5）场内外线路敷设：场内35kv线路架设；场外220kv线路架设。寿光风电场选用华锐风电科技有限公司的sl1500/77型风力发电机组，总装机容量为49.5mw（33×1500kw），概算总投第1页共14页资约5亿元。华能寿光风力发电二期项目工程由华能新能源产业控股有2华能寿光二期风力发电项目质量评估报告限公司投资建设，上海电力设计研究院设计，山东华能建设项目管理有限公司负责风机基础、变电站、风机吊装、场内线路、变电站电气设备安装等工程项目的监理，中铁十四局集团和中交一航局四公司负责风机基础和临时施工道路的施工，中交一航局四公司负责变电站土建工程施工，新疆维吾尔自治区第三建筑工程公司负责风机吊装工程的施工，青岛易简电力工程有限公司和烟台通源电力工程有限公司负责场内线路工程施工，山东五洲电气股份有限公司负责变电站机电设备安装和场外输电线路工程施工。四、工程质量要求。优良工程。五、本工程参建单位：建设单位：华能寿光风力发电有限公司设计单位：上海电力设计研究院监理单位：山东华能建设项目管理有限公司施工单位：中铁十四局集团有限公司中交一航局四公司青岛易简电力工程有限公司烟台通源电力工程有限公司新疆维吾尔自治区第三建筑工程公司山东五洲电气股份有限公司六、工程施工概况山东华能建设建设项目管理有限公司受华能寿光风力发电有限3华能寿光二期风力发电项目质量评估报告公司委托，对华能寿光风力发电项目工程进行全过程控制监理。包括：风机基础施工部分、电缆敷设和设备安装部分、风机吊装部分、变电站施工部分。a、风机基础施工部分本期风电场共33台风机，合计利用岸线13.5km。风力发电机组：33台单机容量为1500kw等级风力发电机组，轮毂高度约第2页共14页80m，机舱重约51t，叶片长约37m。塔架：锥形钢管塔架，高度约77.3m，总重量约116.4t，塔架根部直径约4m，风机吊装暂按五次拼装。风机基础及箱变基础：承台现浇钢筋混凝土11545m3，钢筋混凝土灌注桩528根，桩径80cm，每台风机16根，桩长37米~48米，环型布置，桩基混凝土工程量为12312.8m3。每台风机设置一个箱式变压器一座，箱变基础下设计两根桩径60cm钻孔灌注桩，共66根。开工前监理和甲方驻工地代表参照上海电力设计研究院提供每台风机的控制点、高程点和自然地坪测量，准确引至施工现场。施工过程中监理对钻孔桩深度，钢护筒的深度，泥浆变化，钢筋的焊接质量，混凝土灌注进行全过程监理。（一）事前控制钻孔灌注桩工程是地下隐蔽工程，具有工序多，工艺复杂特点。每项工程的实施因场地地质情况不同，设计不同，在施工中都需要改变相关工艺。1.成孔工艺及清孔工艺的审核在试桩过程中对每道工艺结合现场具体情况进行数据信息统计，4华能寿光二期风力发电项目质量评估报告最终达成按照不同地层制定详细的钻进方法和二次清孔方法，选择合金钻头，不同地层更换泥浆密度及钻进转速等等，都是要试桩阶段需要认真研究待确定的问题，正确的选择有利质量的提高和进度...
