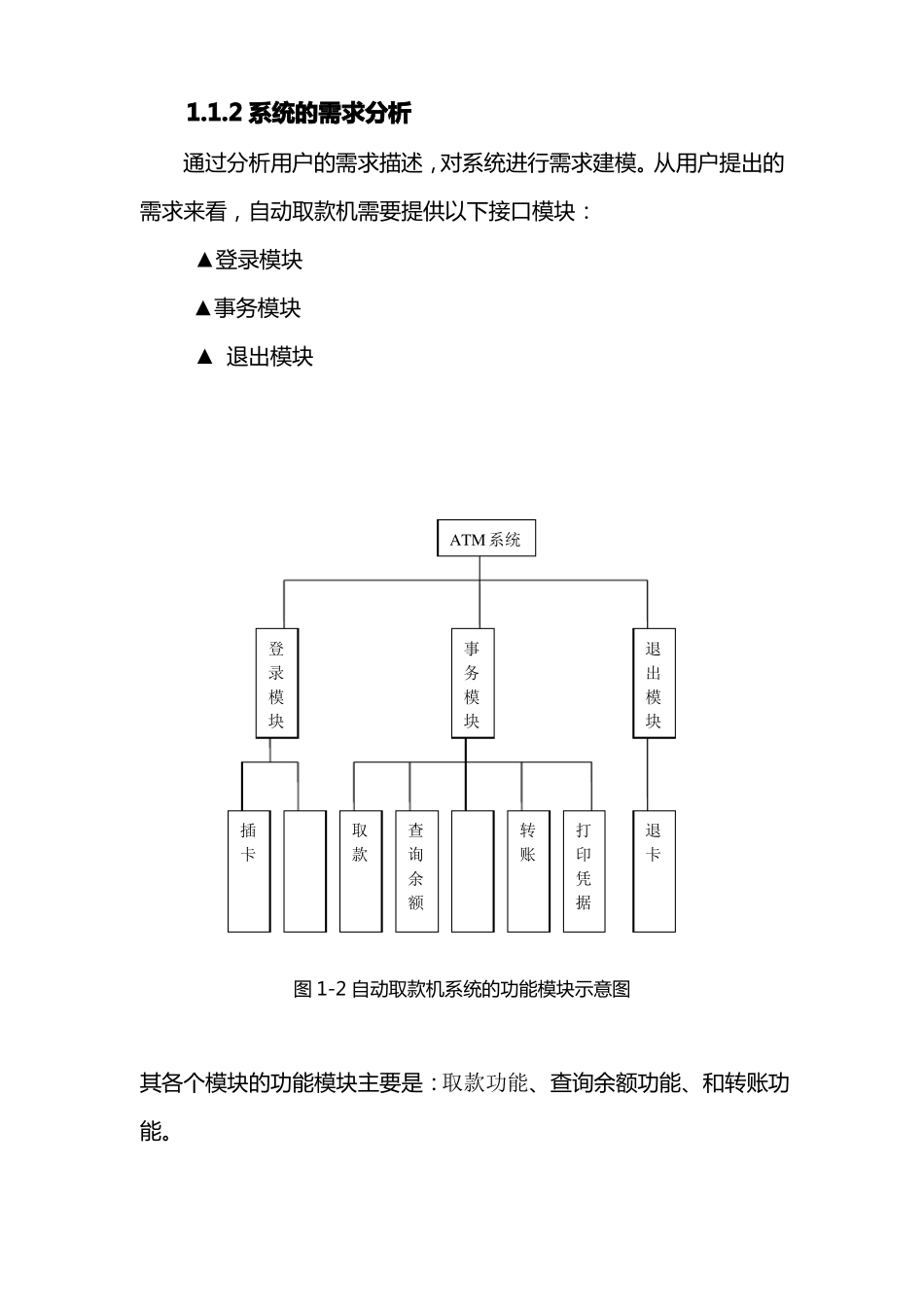

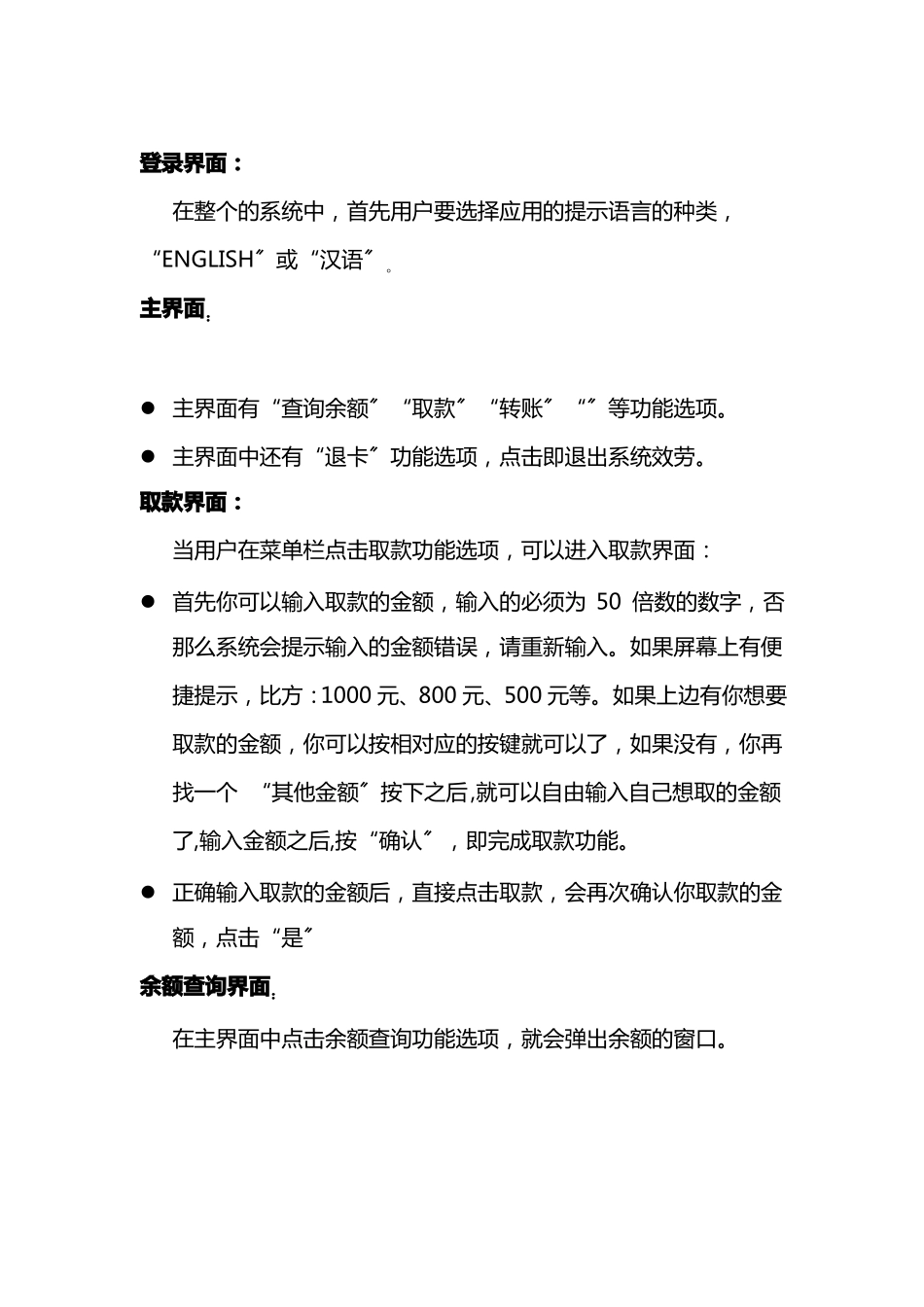

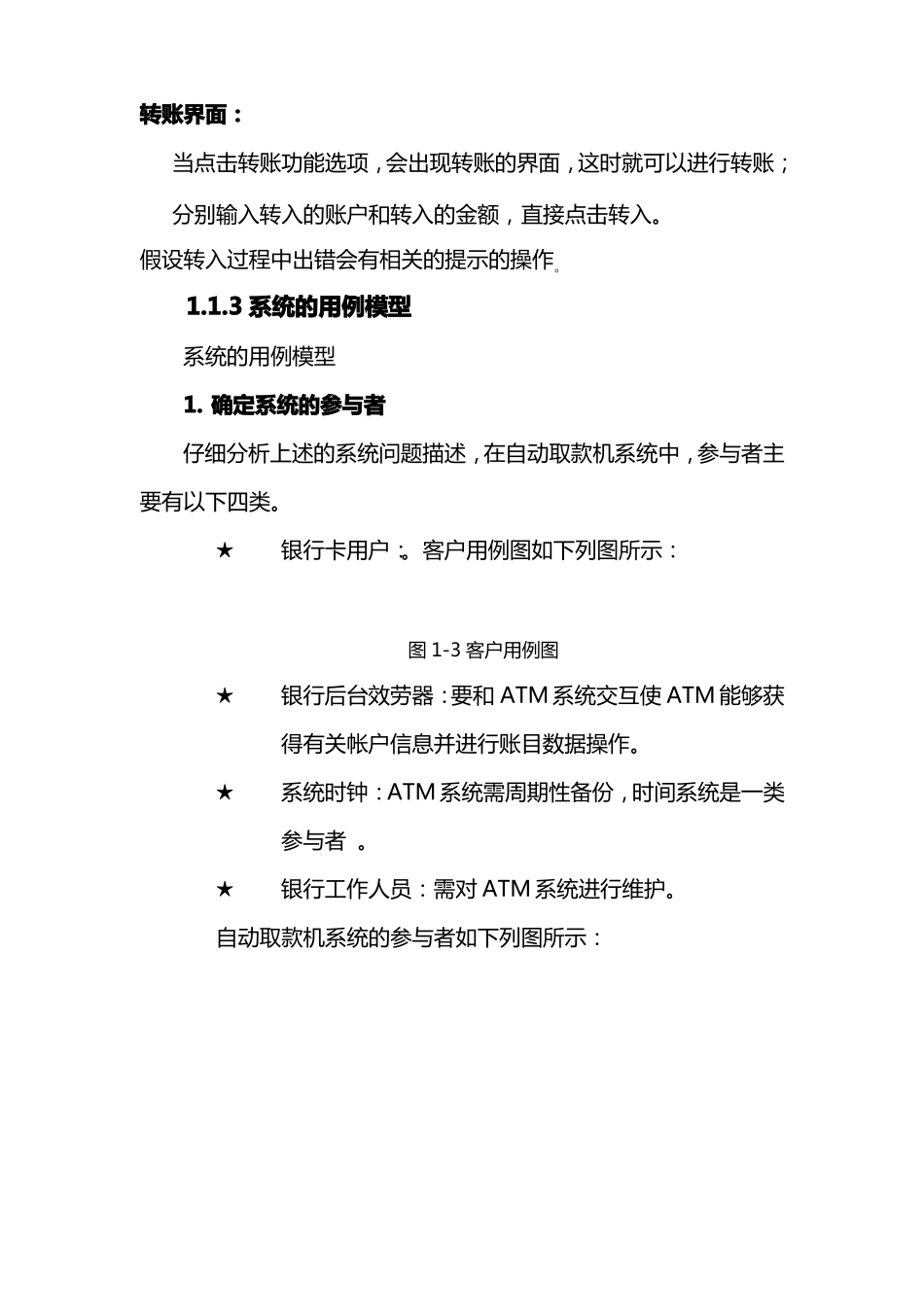

1.1.2系统的需求分析通过分析用户的需求描述，对系统进行需求建模。从用户提出的需求来看，自动取款机需要提供以下接口模块：▲登录模块▲事务模块▲退出模块ATM系统登录模块事务模块退出模块插卡取款查询余额转账打印凭据退卡图1-2自动取款机系统的功能模块示意图其各个模块的功能模块主要是：取款功能、查询余额功能、和转账功能。登录界面：在整个的系统中，首先用户要选择应用的提示语言的种类，“ENGLISH〞或“汉语〞。主界面：主界面有“查询余额〞“取款〞“转账〞“〞等功能选项。主界面中还有“退卡〞功能选项，点击即退出系统效劳。取款界面：当用户在菜单栏点击取款功能选项，可以进入取款界面：首先你可以输入取款的金额，输入的必须为50倍数的数字，否那么系统会提示输入的金额错误，请重新输入。如果屏幕上有便捷提示，比方：1000元、800元、500元等。如果上边有你想要取款的金额，你可以按相对应的按键就可以了，如果没有，你再找一个“其他金额〞按下之后,就可以自由输入自己想取的金额了,输入金额之后,按“确认〞，即完成取款功能。正确输入取款的金额后，直接点击取款，会再次确认你取款的金额，点击“是〞余额查询界面：在主界面中点击余额查询功能选项，就会弹出余额的窗口。转账界面：当点击转账功能选项，会出现转账的界面，这时就可以进行转账；分别输入转入的账户和转入的金额，直接点击转入。假设转入过程中出错会有相关的提示的操作。1.1.3系统的用例模型系统的用例模型1.确定系统的参与者仔细分析上述的系统问题描述，在自动取款机系统中，参与者主要有以下四类。★图1-3客户用例图银行卡用户：。客户用例图如下列图所示：★银行后台效劳器：要和ATM系统交互使ATM能够获得有关帐户信息并进行账目数据操作。★系统时钟：ATM系统需周期性备份，时间系统是一类参与者。★银行工作人员：需对ATM系统进行维护。自动取款机系统的参与者如下列图所示：图1-4自动取款机参与者例如图2.识别用例。◆取款：用户按照系统输入要求输入取款金额即可取出相应金额的现金。◆查询：用户可以查看账户所剩现金余额◆转账：用户可以通过该功能将自己账户上的金额转到其他账户。◆备份：银行对用户信息加以备份，作为以后核对凭据。◆维护：对自动取款机系统，进行维护，防止其出过失。3．建立用例图模型由于自动取款机系统存在4大类参与者：银行卡用户、用户后台效劳器、系统时钟、银行操作员。银行自动取款机的用例图模型如下列图所示：图1-5银行自动取款机用例图模型对于银行卡用户来说，主要使用系统的以下功能。※取款功能※※对于银行的后台效劳器来说，主要和系统进行以下通信。※取款功能：银行卡用户※查询功能：银行卡用户实现账户查询功能主要依赖于银行的后台效劳器，银行卡用户提交身份验证信息，后台效劳器进行登录操作，通过身份验证，然后可以进行账户查询操作，后台效劳器更新账户信息提取出来传送给自动取款机系统查询之后，用户可以进行打印回执操作。※转账功能：银行卡用户对于时间系统来说，主要触发自动取款机系统进行定期备份。银行操作员主要对自动取款机系统进行维护操作。根据自动取款机的问题陈述和用例图模型，下面给出系统中一些主要用例的描述文档。【例1-1】“取款〞用例的描述文档。：1-1用例名称：取款用例描述：银行卡用户将银行卡插入到自动取款机中，提取现金。自动取款机通过与银行后台效劳器进行通信，进行银行卡的有效性认证并更新用户的账户信息。参与者：银行卡用户，用户后台效劳器。频率：“取款〞用例每天会发生很屡次。最繁忙的情况是，取款的人非常多，按照现在的速度，大约每两分钟完成一个用户的取款处理。前置条件：自动取款机空闲，显示欢送界面。后置条件：客户已经取走现金。假设：假设用例功能可以进行的条件满足。根本操作流程：取款成功。1.用户将银行卡插入自动取款机的读卡口中。2.3.系统检查该银行卡有没有被挂失。4.5.6.7.用户选择取款，并输入取款金额。8.系统检查当日的取款总额是否超过限制以及用户的账户余额是否足够。9.如果所有的检查都合法，系统分发现金。10.用户提取现金。11.12.系统退出银行...
