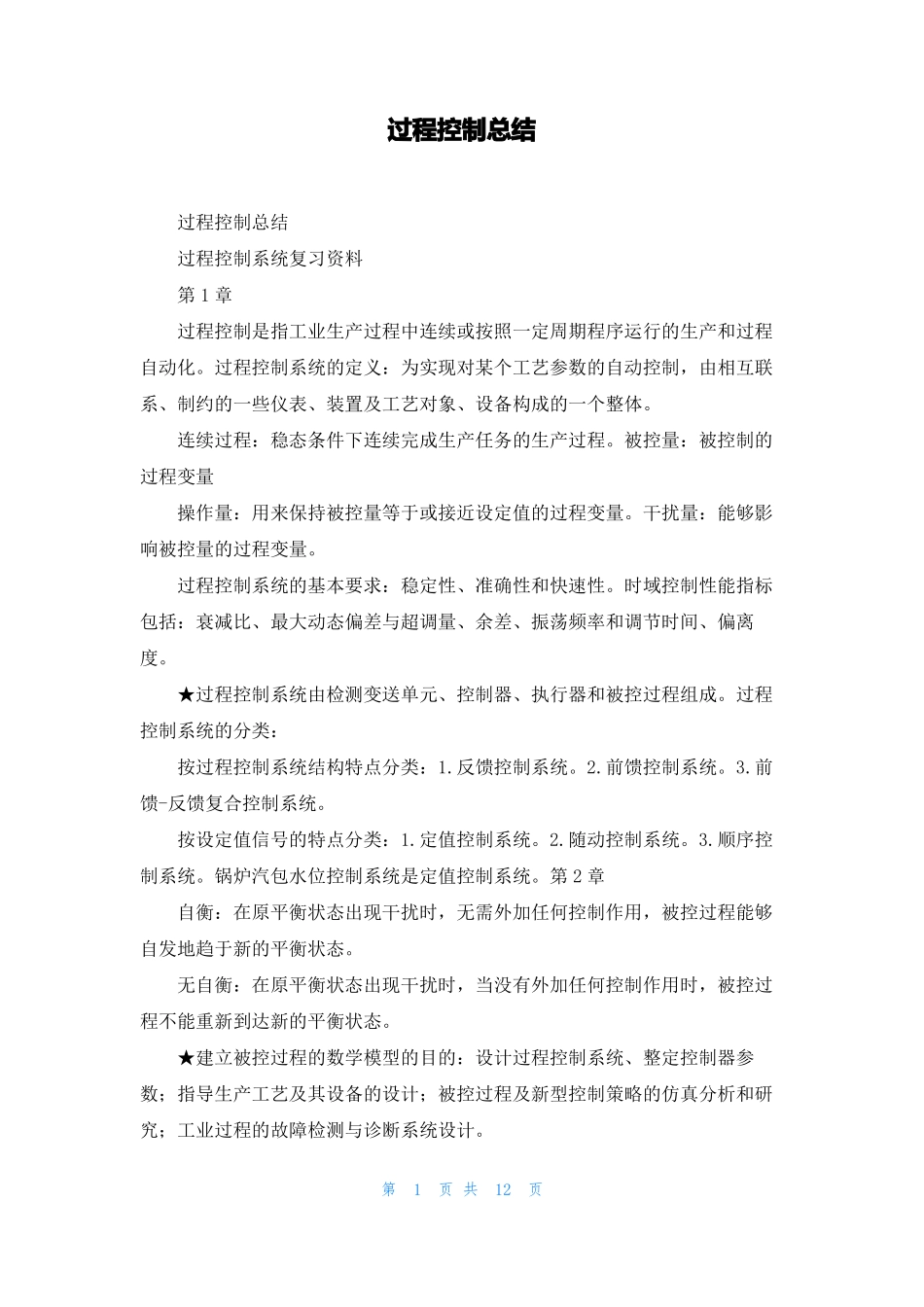

过程控制总结过程控制总结过程控制系统复习资料第1章过程控制是指工业生产过程中连续或按照一定周期程序运行的生产和过程自动化。过程控制系统的定义：为实现对某个工艺参数的自动控制，由相互联系、制约的一些仪表、装置及工艺对象、设备构成的一个整体。连续过程：稳态条件下连续完成生产任务的生产过程。被控量：被控制的过程变量操作量：用来保持被控量等于或接近设定值的过程变量。干扰量：能够影响被控量的过程变量。过程控制系统的基本要求：稳定性、准确性和快速性。时域控制性能指标包括：衰减比、最大动态偏差与超调量、余差、振荡频率和调节时间、偏离度。★过程控制系统由检测变送单元、控制器、执行器和被控过程组成。过程控制系统的分类：按过程控制系统结构特点分类：1.反馈控制系统。2.前馈控制系统。3.前馈-反馈复合控制系统。按设定值信号的特点分类：1.定值控制系统。2.随动控制系统。3.顺序控制系统。锅炉汽包水位控制系统是定值控制系统。第2章自衡：在原平衡状态出现干扰时，无需外加任何控制作用，被控过程能够自发地趋于新的平衡状态。无自衡：在原平衡状态出现干扰时，当没有外加任何控制作用时，被控过程不能重新到达新的平衡状态。★建立被控过程的数学模型的目的：设计过程控制系统、整定控制器参数；指导生产工艺及其设备的设计；被控过程及新型控制策略的仿真分析和研究；工业过程的故障检测与诊断系统设计。第1页共12页★数学模型的基本要求：简单、能正确可靠地反映过程输入和输出之间的动态关系。过程建模的基本方法：解析法，实验辨识法，混合法解析法：根据被控过程的内在机理，运用已知的静态和动态物料平衡、能量平衡等关系，用数学推理的方法求取被控过程的数学模型。实验辨识法：根据过程输入、输出的实验测试数据，通过过程辨识和参数估计得出数学模型。混合法：将机理演绎法和实验辨识法相结合来建立过程的数学模型。★解析法建模的一般步骤：1.明确过程的输入变量、输出变量和中间变量。2.根据建模对象和模型使用目的做出合理假设。3.根据过程的内在机理，建立静态和动态平衡关系方程。4.消去中间变量，求取过程的数学模型。5.模型简化。响应曲线法：指通过操作调节阀，使被控过程的控制输入产生一个阶跃变化或方波变化，得到被控量随时间变化的阶跃响应曲线或脉冲响应曲线；根据输入-输出数据来辨识输入-输出之间的数学关系。脉冲响应曲线法：在正常工作基础上，给过程施加一个矩形脉冲输入，通过测取相应的输出变化曲线来估计过程参数。第3章★过程控制研究的四大参数：温度、压力、流量、物位。过程参数检测仪表通常由敏感元件和变送单元构成。检测仪表的工作特性：指能满足被测参数测量和系统运行需要而应具有的仪表输入/输出1过程控制系统复习资料特性，主要通过量程与零点的调整与迁移来实现。测量误差：可划分为绝对误差和相对误差。温度检测方法：按测温元件是否与被测介质接触，可分为接触式测温和非接触式测温。流量：指单位时间内流过某一截面的流体数量。物位指物料的高度，包括液位、料位、界位。第4章★执行器：由执行机构和调节机构组成。按使用能源不同，分为气动、电动、液动。按输出位移形式不同，分为转第2页共12页角型、直线型。按动作规律不同，分为开关型、积分型和比例型。执行器的执行机构和调节阀组合实现气开和气关两种调节。调节阀流量特性：介质流过阀门的相对流量与阀门的相对开度之间的关系。调节阀的理想流量特性有直线、等百分比、快开、抛物线4种形式。选择蒸汽锅炉的控制阀门时，为保证失控状态下锅炉的安全，给水阀应选气关式、燃气阀应选气开式。第5章同时具备点燃源、爆炸性物质、空气时，才可能产生爆炸。引起爆炸性危险气体爆炸的主要点燃源:电火花和热效应。本安型防爆仪表必须限制能量，可靠地将电路中的电压和电流限制在一个允许的范围内。★安全栅：安装在安全场所，是安全场所仪表和危险场所仪表的关联设备，一方面传输信号；另一方面控制流入危险场所的能量在爆炸气体或混合物的点火能量以下，以确保系统的本安防爆性能。判断系统是否属于安全火花型防爆系统的充分必要条件：危险场所的仪...
