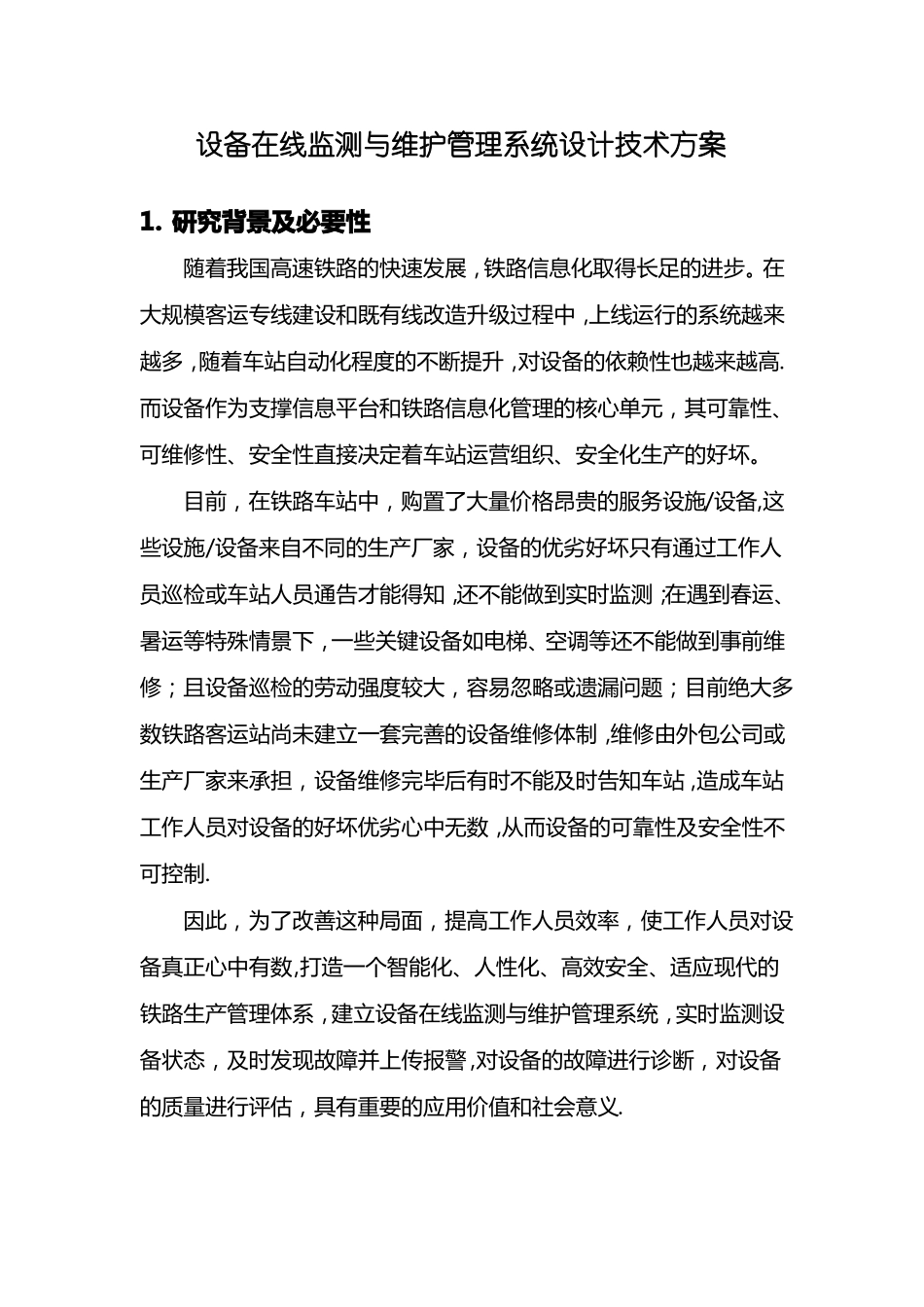

设备在线监测与维护管理系统设计技术方案1.研究背景及必要性随着我国高速铁路的快速发展，铁路信息化取得长足的进步。在大规模客运专线建设和既有线改造升级过程中，上线运行的系统越来越多，随着车站自动化程度的不断提升，对设备的依赖性也越来越高.而设备作为支撑信息平台和铁路信息化管理的核心单元，其可靠性、可维修性、安全性直接决定着车站运营组织、安全化生产的好坏。目前，在铁路车站中，购置了大量价格昂贵的服务设施/设备,这些设施/设备来自不同的生产厂家，设备的优劣好坏只有通过工作人员巡检或车站人员通告才能得知，还不能做到实时监测；在遇到春运、暑运等特殊情景下，一些关键设备如电梯、空调等还不能做到事前维修；且设备巡检的劳动强度较大，容易忽略或遗漏问题；目前绝大多数铁路客运站尚未建立一套完善的设备维修体制，维修由外包公司或生产厂家来承担，设备维修完毕后有时不能及时告知车站,造成车站工作人员对设备的好坏优劣心中无数，从而设备的可靠性及安全性不可控制.因此，为了改善这种局面，提高工作人员效率，使工作人员对设备真正心中有数,打造一个智能化、人性化、高效安全、适应现代的铁路生产管理体系，建立设备在线监测与维护管理系统，实时监测设备状态，及时发现故障并上传报警,对设备的故障进行诊断，对设备的质量进行评估，具有重要的应用价值和社会意义.2.车站设备分类2.1按地点分类车站设备按地点进行分类,可以分为：a.售票厅b.进站口c.候车室d.出站口e.天桥、地道f.站台、风雨棚g.消防通道h.办公区i.人员装备2.2按类别分类a.安检设备类大型安检仪便携式安检仪金属测器安全门b.售、检票类自动售票机进出站闸机c.导向、广播、查询、监控类导向及PDP屏摄像头自助查询机d.电梯类直梯扶梯e.空调类中央空调多联机机房专用空调f.电脑类服务器个人电脑g.通讯类对讲机h.桌椅家具类办公桌座椅i.静态标志j.厕卫类洗手池面镜便器干手机2.3按业务分类按照车站不同的业务范畴，车站设备分为客运设备、机电设备、行车设备、消防设备、站房设备等,其中行车设备不在监测范围内，其总体分类如下图1所示。图1车站设备分类2.4按设备等级分类a.安全一级设备电梯空调照明服务器UPS电源b.二级设备广播导向视频监控自动售票机自动取票机闸机制票机查询机c.三级设备洗手池面镜便器干手机安全门3.系统总体需求（1）实现设备的基础信息维护对全站设备的基础数据进行维护，对设备的状态值进行统一划分，如在用、停用、维修、借入、借出、调入、报废等；灵活配置设备的类别，并用树状结构展示；设备的属性值可以自主设置,如个、张、排、支、台、套等；可以自主添加和删除设备的基础项目和字段。（2）实现设备的运行状态监控通过制定统一的设备接口规范，自动获取各设备（电梯、照明设备、空调设备等）的在线运行状态情况。（3）实现设备故障报警对监测出有故障的设备可以用红色报警灯提示.（4）实现关键设备的预防维修对一些关键设备如电梯、照明、空调等设备故障用不同的报警提示,如故障：红色，异常：黄色.（5）实现设备的故障闭环管理对设备故障进行闭环跟踪，保证设备故障能及时销号.（6）实现设备的故障诊断对一些机电设备如电梯、空调等故障进行分析和诊断。（7）实现设备的质量评估根据一定时间段内设备的故障进行统计，从而评估出设备的质量，质量等级分为：优、中、差。（8）实现设备的查询与统计报表对设备按各种形式进行查看、查询、生成各种统计报表等。4.系统架构4.1系统逻辑结构车站设备在线监测与维护管理系统分基础设施、数据共享与交换、应用中间件、系统应用4层。基础设施层：网络和硬件设备、操作系统及相关系统软件。数据共享与交换层：集中数据库、本地相关信息化系统和自动化设备数据接口、外部相关信息系统的数据接口,以及提供信息共享和交换的处理机制。应用中间件层：提供支持上层应用的领域框架、工作流引擎、基础类库、通用模版等。系统应用层：提供与业务管理相关的应用功能、以及辅助应用系统配置与管理的相关功能.车站设备在线监测与维护管理系统的逻辑结构如下图2所示：图2车站设备在线监测与维护管理系统的逻辑结构4.2系统...
