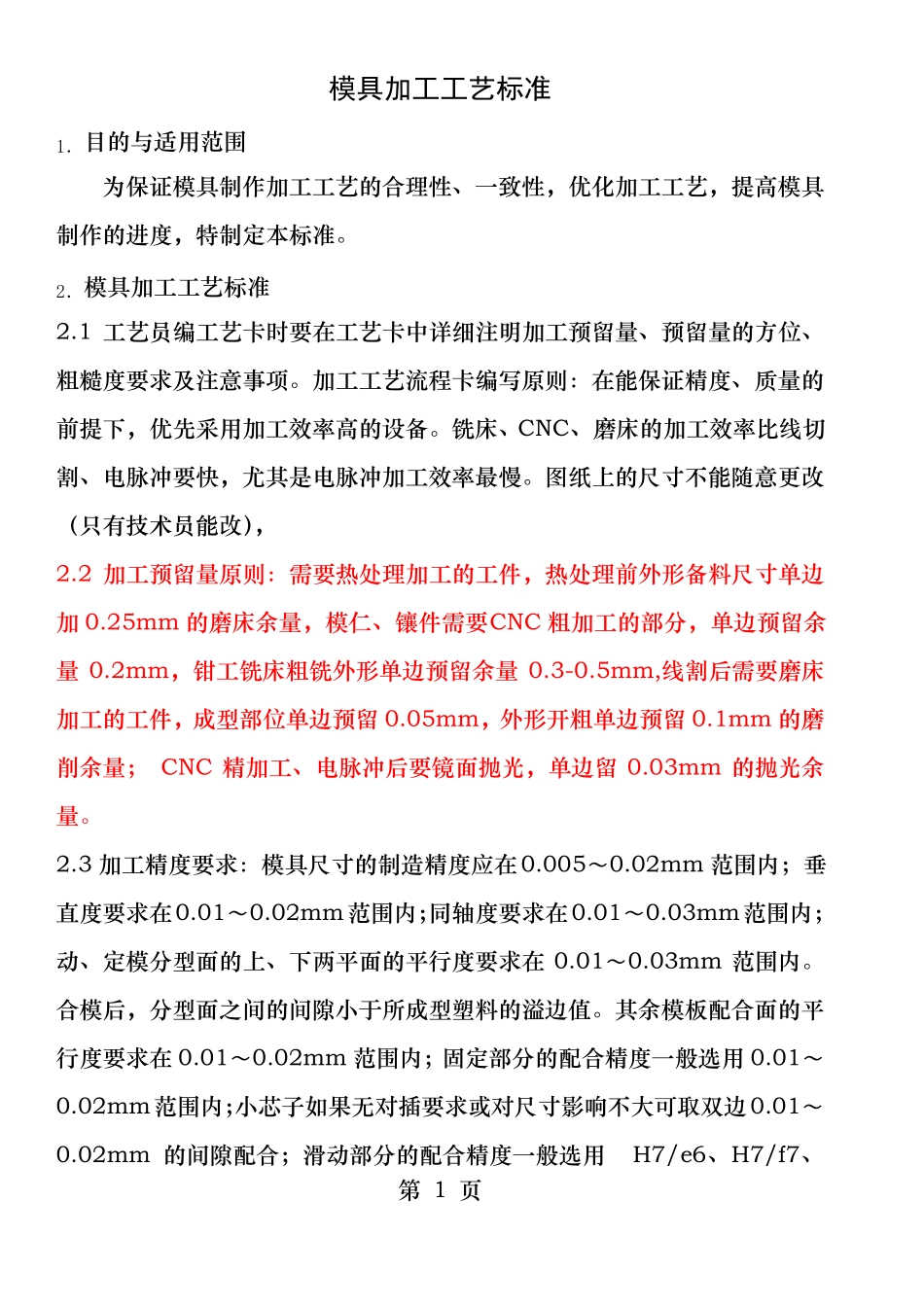

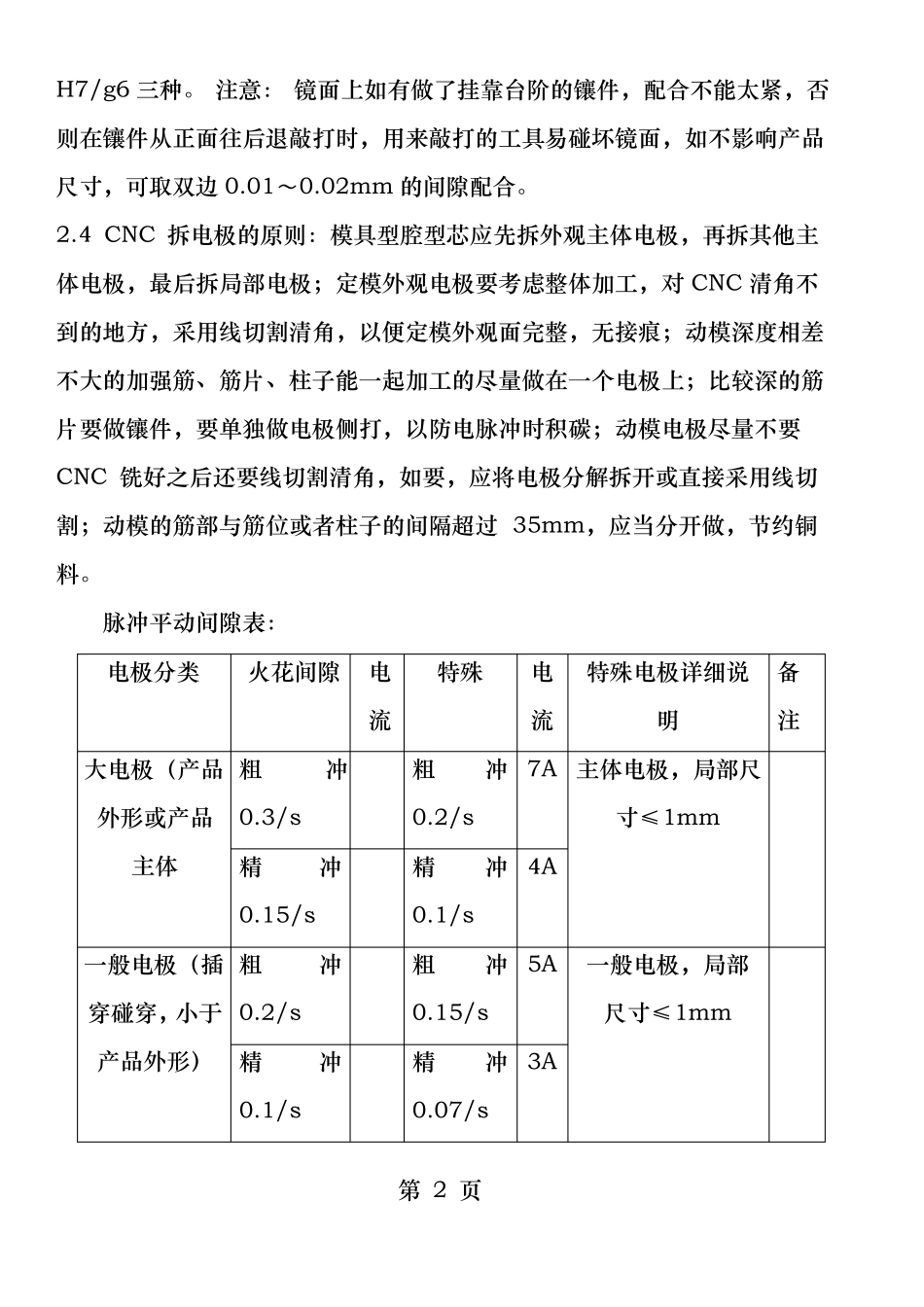

模具加工工艺标准1．目的与适用范围为保证模具制作加工工艺的合理性、一致性，优化加工工艺，提高模具制作的进度，特制定本标准。2．模具加工工艺标准2.1工艺员编工艺卡时要在工艺卡中详细注明加工预留量、预留量的方位、粗糙度要求及注意事项。加工工艺流程卡编写原则：在能保证精度、质量的前提下，优先采用加工效率高的设备。铣床、CNC、磨床的加工效率比线切割、电脉冲要快，尤其是电脉冲加工效率最慢。图纸上的尺寸不能随意更改（只有技术员能改），2.2加工预留量原则：需要热处理加工的工件，热处理前外形备料尺寸单边加0.25mm的磨床余量，模仁、镶件需要CNC粗加工的部分，单边预留余量0.2mm，钳工铣床粗铣外形单边预留余量0.3-0.5mm,线割后需要磨床加工的工件，成型部位单边预留0.05mm，外形开粗单边预留0.1mm的磨削余量；CNC精加工、电脉冲后要镜面抛光，单边留0.03mm的抛光余量。2.3加工精度要求：模具尺寸的制造精度应在0.005～0.02mm范围内；垂直度要求在0.01～0.02mm范围内；同轴度要求在0.01～0.03mm范围内；动、定模分型面的上、下两平面的平行度要求在0.01～0.03mm范围内。合模后，分型面之间的间隙小于所成型塑料的溢边值。其余模板配合面的平行度要求在0.01～0.02mm范围内；固定部分的配合精度一般选用0.01～0.02mm范围内；小芯子如果无对插要求或对尺寸影响不大可取双边0.01～0.02mm的间隙配合；滑动部分的配合精度一般选用H7/e6、H7/f7、第1页H7/g6三种。注意：镜面上如有做了挂靠台阶的镶件，配合不能太紧，否则在镶件从正面往后退敲打时，用来敲打的工具易碰坏镜面，如不影响产品尺寸，可取双边0.01～0.02mm的间隙配合。2.4CNC拆电极的原则：模具型腔型芯应先拆外观主体电极，再拆其他主体电极，最后拆局部电极；定模外观电极要考虑整体加工，对CNC清角不到的地方，采用线切割清角，以便定模外观面完整，无接痕；动模深度相差不大的加强筋、筋片、柱子能一起加工的尽量做在一个电极上；比较深的筋片要做镶件，要单独做电极侧打，以防电脉冲时积碳；动模电极尽量不要CNC铣好之后还要线切割清角，如要，应将电极分解拆开或直接采用线切割；动模的筋部与筋位或者柱子的间隔超过35mm，应当分开做，节约铜料。脉冲平动间隙表：电极分类火花间隙电流大电极（产品粗外形或产品主体0.3/s精冲特殊电流特殊电极详细说明备注冲粗0.2/s精0.1/s冲7A主体电极，局部尺寸≤1mm冲4A0.15/s一般电极（插粗穿碰穿，小于0.2/s产品外形）精0.1/s冲冲粗冲5A一般电极，局部尺寸≤1mm0.15/s精冲3A0.07/s第2页筋位电极粗冲粗0.1/s冲5A筋位电极高于8mm以上0.15/s精冲精冲3A0.07/s特殊筋位（0.5-0.7mm）精0.05/s冲0.05/s2.5CNC加工原则：模仁、镶件需要CNC开粗的部分，单边预留余量0.2mm，热处理后需CNC精加工的工件，如果产品外观允许，CNC能精加工到位的模具型腔型芯，优先用CNC加工，如不能加工到位的做电极，用电脉冲加工。2.6动静模仁加工工艺：①备材料；②铣床加工：钻运水孔（运水孔堵头最深处距横向运水孔距离3-4mm）、穿丝孔，钻、攻螺丝孔，钻、铰顶针孔，模具编号、基准角、挂台让位；③CNC加工：粗加工；④热处理加工：注明硬度要求；⑤磨床加工：磨六面角尺，外形以配框尺寸磨准（如果模仁是一件的外形尺寸比图纸尺寸负0.03mm-0.05mm，如果模仁是两件，则两件模仁拼起来方向的外形尺寸相加比图纸尺寸负0.03mm-0.05mm）⊥0.01、∥0.01，可磨床成形的部分必须研磨成形；⑥如需CNC精加工的模仁，安排CNC精加工，如型腔有字体及模号需刻字加工；⑦线切割加工：中丝加工镶件孔、斜顶孔、顶针孔、唧嘴孔等；⑧放电加工:根据图纸与脉冲指示单加工；⑨抛光加工:在工艺流程卡上写明抛光的粗糙度及要求，在工件上用记号笔标明抛光的区域，有镜面要求的如周期来不及可先粗抛待试模后再精第3页抛；⑩装配；11○试模。2.7主体镶件加工工艺：①备材料：工艺员根据工件的大小、形状来定义是单件加工还是多件合在一起加工，如果是多件一起加工，工艺员需对工件的加工排位出图；②铣床加工：钳工根据工件图或结合工艺员出的排位图进行加工，钻运水孔（运水孔堵头最深处距横向运水孔距离3-4mm...
