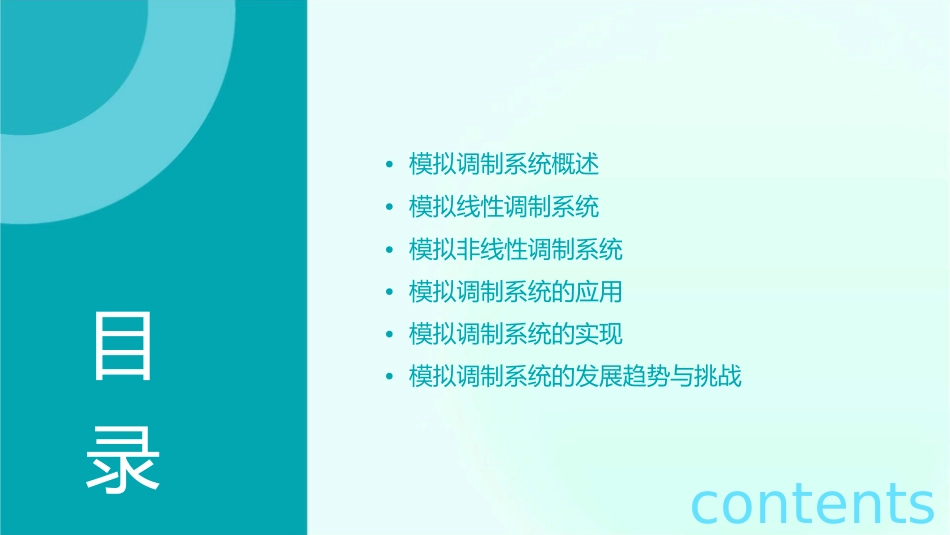

模拟调制系统ch431课件•模拟调制系统概述•模拟线性调制系统•模拟非线性调制系统•模拟调制系统的应用•模拟调制系统的实现•模拟调制系统的发展趋势与挑战目录contents01模拟调制系统概述调制的基本概念调制定义调制是一种将低频信号转化为高频信号的过程，使得高频信号能够更好地在信道中传输。调制方法模拟调制系统主要采用线性调制方法，如调幅(AM)、调频(FM)和调相(PM)。模拟调制系统的组成010203发射机信道接收机负责产生高频载波信号，并将低频信号调制到载波上。传输已调制的信号，可能受到各种噪声和干扰的影响。从信道中接收信号，并进行解调，恢复出原始的低频信号。模拟调制系统的分类按调制方式分调幅、调频、调相。按载波形式分连续波(CW)、单边带(SSB)、双边带(DSB)。按用途分民用通信、军用通信、广播电台等。02模拟线性调制系统调幅（AM）AM是最简单的模拟调制方法，它通过改变载波的振幅来传输消息信号。AM调制信号的解调相对容易实现，只需一个简单的包络检波器即可。在AM中，消息信号控制载波的振幅，而载波的频率和相位保持不变。调频（FM）FM是一种通过改变载波的频率来传输消息信号的模拟调制方法。在FM中，消息信号控制载波的频率，而载波的振幅和相位保持不变。FM调制信号的解调相对复杂，需要一个频率-相位检波器或一个相位鉴频器。调相（PM）PM是一种通过改变载波的相位来传输消息信号的模拟调制方法。在PM中，消息信号控制载波的相位，而载波的振幅和频率保持不变。PM调制信号的解调需要一个相位检测器或一个相位-频率检测器。模拟线性调制系统的性能指标频带利用率抗噪声性能在传输消息信号时所占用的带宽与传输所需带宽的比率。在存在噪声的情况下，调制系统的性能会受到影响。抗噪声性能通常用信噪比（SNR）来衡量。失真线性范围由于调制过程中信号的幅度、频率或相位发生变化，会产生失真。失真通常用谐波失真、互调失真等指标来衡量。在调制系统中，如果输入的消息信号超过一定范围，会导致系统失真。线性范围通常用输入动态范围或输出动态范围来衡量。03模拟非线性调制系统模拟非线性调制原理非线性调制原理概述非线性调制是利用非线性元件将基带信号转换为高频信号的过程。非线性调制分类根据非线性元件的不同，非线性调制可分为模拟非线性调制和数字非线性调制。非线性调制系统组成非线性调制系统包括非线性元件、低通滤波器、倍频器等组成。频分复用（FDM）FDM优点FDM可以充分利用带宽，提高传输效率。FDM原理频分复用（FDM）是一种将不同频率的信号合并成一路信号传输的技术。FDM缺点FDM需要复杂的频率分析和滤波器设计，且容易受到频率偏差和噪声干扰。时分复用（TDM）TDM原理TDM优点TDM缺点时分复用（TDM）是一种将不同信号按时间顺序交替合并成一路信号传输的技术。TDM可以充分利用带宽，提高传输效率。TDM需要精确的时间同步和复杂的时序设计，且容易受到时变干扰的影响。码分复用（CDM）CDM原理CDM优点CDM缺点码分复用（CDM）是一种利用不同的编码方式将多个信号合并成一路信号传输的技术。CDM具有较高的抗干扰能力和CDM需要复杂的编码和解码过程，且需要精确的同步和纠错技术。安全性。04模拟调制系统的应用广播电台的发射与接收调制方式1调频（FM）、调幅（AM）是广播电台常用的调制方式。发射设备发射机是广播电台的主要设备，负责产生高频载波信号，并将音频信号调制到载波上。23接收设备收音机是听众的主要接收设备，通过天线接收电台的电磁波信号，并解调出音频信号。移动通信系统调制方式在移动通信系统中，模拟调制方式如FM、AM等也常被采用。基站与移动设备基站是移动通信系统的基础设施，负责与移动设备进行通信；移动设备包括手机、平板等可携带设备。频谱资源移动通信系统需要申请频谱资源，确保通信过程的稳定性。卫星通信系统调制方式010203在卫星通信系统中，模拟调制方式如FM、AM等也常被采用。卫星与地面站卫星作为中继站，将地面站的信号转发到其他地面站或用户终端；地面站负责发送和接收信号。信号传输特点卫星通信系统的信号传输具有覆盖范围广、传输距离远、不受地形限制等特点。05模拟调制系统的实现模拟调制...
