大林算法控制器设计VIP免费

大林算法控制器设计_第1页
1/6
大林算法控制器设计_第2页
2/6
大林算法控制器设计_第3页
3/6

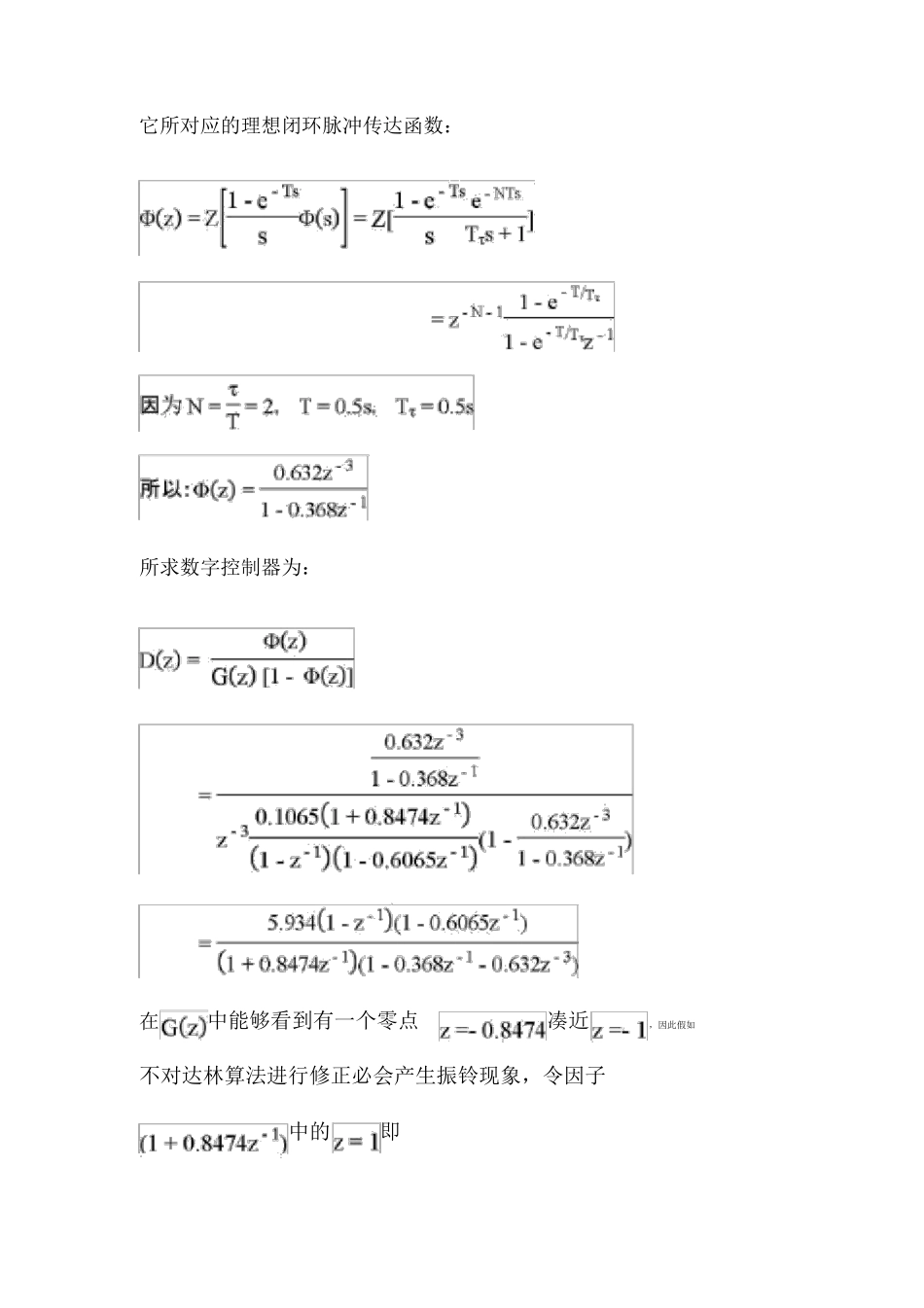

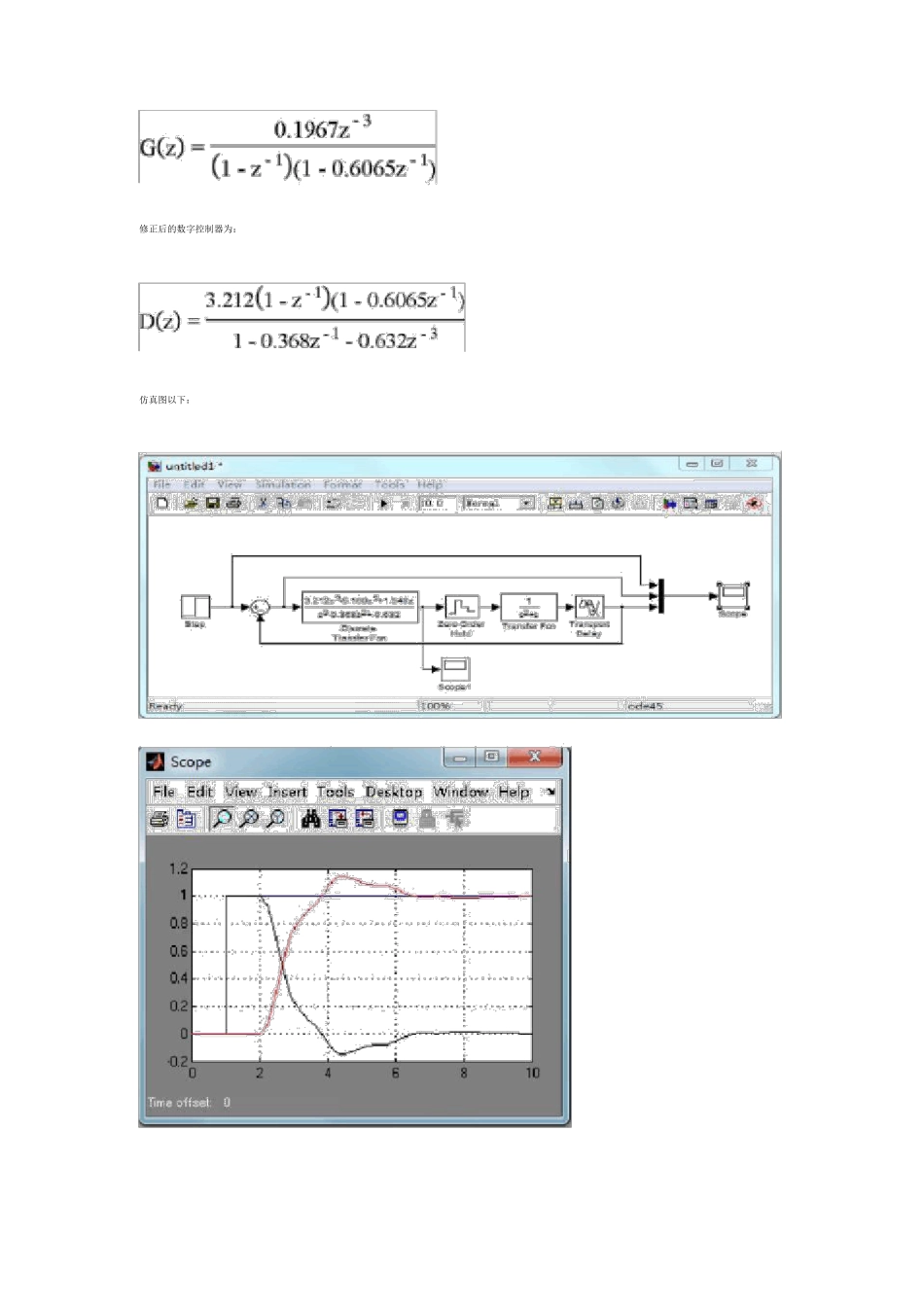

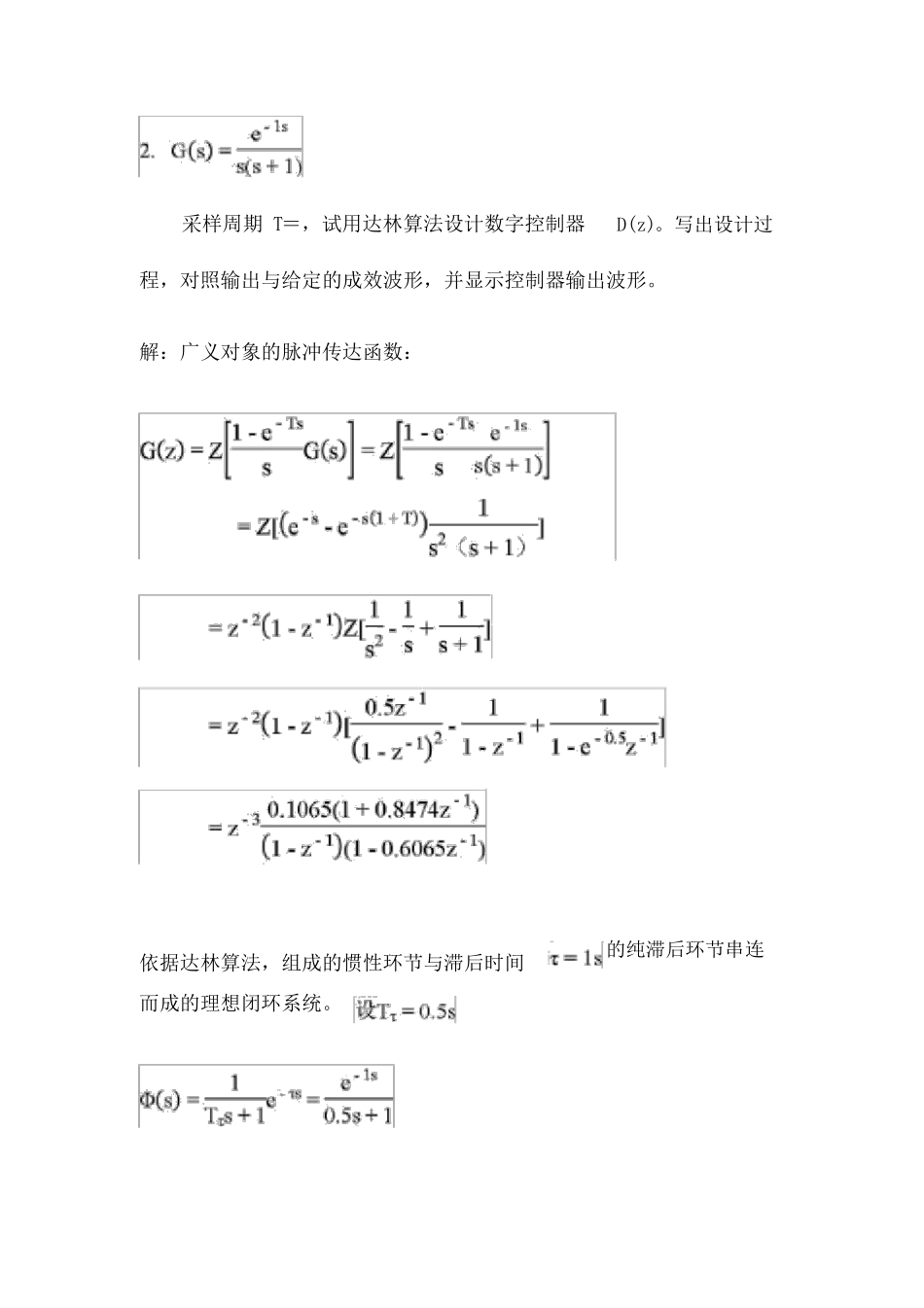

采样周期T=,试用达林算法设计数字控制器D(z)。写出设计过程,对照输出与给定的成效波形,并显示控制器输出波形。解:广义对象的脉冲传达函数:依据达林算法,组成的惯性环节与滞后时间而成的理想闭环系统。的纯滞后环节串连它所对应的理想闭环脉冲传达函数:所求数字控制器为:在中能够看到有一个零点凑近,因此假如不对达林算法进行修正必会产生振铃现象,令因子中的即修正后的数字控制器为:仿真图以下:3.已知某过程对象的传达函数为:希望的闭环系统时间常数,采样周期。试用大林算法设计数字控制器;解:被控对象为一阶惯性环节,则广义对象脉冲传达函数,闭环系统脉冲函数和数字调理器脉冲传达函数分别以下:依据已知可得:因此:仿真图以下:
